Втулка, задняя, боковое звено, замена (1997, 1998)

Подготовка

• Снимите колесо.

Установка натяжного устройства

• Установите длинный винт натяжного устройства на крепление
• Установите крепление 🔧 FÄSTE (BAKAXEL/ANVÄNDS MED -5659) 800 AWD на балке заднего моста.

Примечание: Убедитесь, что сопрягаемые поверхности заднего моста чистые в том месте, где будет использоваться инструмент.
- Привинтите натяжное устройство на место 🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD в длинном винте.

• Затяните заднюю подвеску в нормальное положение
• Задняя подвеска находится в нормальном положении, когда расстояние от края крыла (1) до центра колеса (2) составляет 381 мм.

• Отсоедините заднее крепление домкрата
• Выверните 3 винта из бокового звена. Это делается для того, чтобы отсоединить крепление рычага управления
• Надавите на гнездо для поддомкрачивания в направлении назад так, чтобы оно прошло рычаг управления.

Осторожно: Соблюдайте осторожность, не повредите тормозные трубки.

Снятие бокового звена и втулки

Снимите натяжение с натяжного устройства, так чтобы рычаг управления опирался на амортизатор.

Снимите:

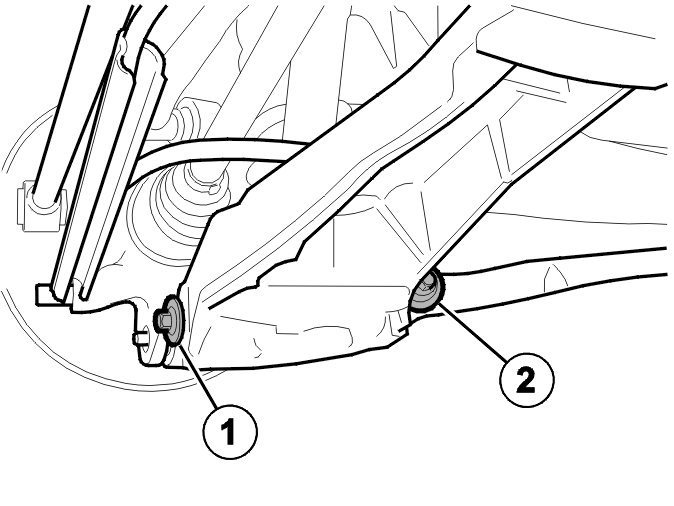

• винт заднего крепления втулки (1)
• винт центрального крепления втулки (2)
• боковое звено.

Снимите половины втулки (по одной на каждой стороне рычага управления).

Установка бокового звена и втулки

Очистите и установите новые втулки.

Установите:

• боковое звено
• винт заднего крепления втулки
• винт центрального крепления втулки.

Примечание: Не затягивайте винты креплений втулки. Это выполняется позже, когда задняя подвеска находится в нормальном положении.

• Затяните заднюю подвеску в нормальное положение
• Задняя подвеска находится в нормальном положении, когда расстояние от края крыла (1) до центра колеса (2) составляет 381 мм.

Примечание: Убедитесь, что тормозные трубки не зажаты на переднем креплении бокового звена при выполнении работ.

Установка гнезда для поддомкрачивания

Установите:

• 3 винта переднего крепления опорного рычага. Используйте новые винты.
• гнездо для поддомкрачивания
• винт гнезда для поддомкрачивания. Используйте новый винт.

Затягивание креплений

Затяните:

• 3 винта переднего крепления опорного рычага. Затяните до 65 Н·м. Затяните на угол 60 °
• центральное крепление втулки бокового звена. Затяните до 80 Н·м
• заднее крепление втулки бокового звена. Затяните до 105 Н·м. Дозатяните на угол 90°.

Завершение

• Установите колеса. См. Установка колес.
