Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C30 Electric | — | 2011, 2012 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2012 |
| V50 | — | 2004–2012 |
Специальные инструменты
- 🔧 Адаптер вкл. 2x MC6C M6X12 (800 полноприводные, P2X)
- 🔧 Соединительная тяга M12X400 (800 полноприводные, P2X)
- 🔧 Втулка (800 полноприводные, P2x)
- 🔧 Опора
- 🔧 Оправка
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снимите колеса.
Снятие
Снятие рычага управления
Снимите рычаг подвески. См.: задний нижний рычаг.
Снятие втулки

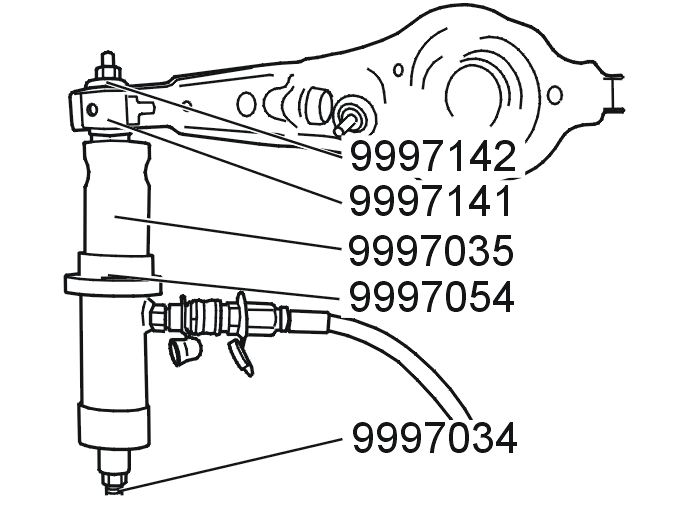

Установите рычаг управления, как показано на иллюстрации.Установите гидравлический цилиндр, как показано на иллюстрации.Используйте: 🔧 Адаптер вкл. 2x MC6C M6X12 (800 полноприводные, P2X) с: 🔧 Соединительная тяга M12X400 (800 полноприводные, P2X) M12x400, насадку: 🔧 Втулка (800 полноприводные, P2x), опору: 🔧 Опора и оправку: 🔧 Оправка.Вытяните втулку.
Примечание: Втулка является конической, и ее следует стягивать вниз, как показано на иллюстрации.
Установка
Установка втулки

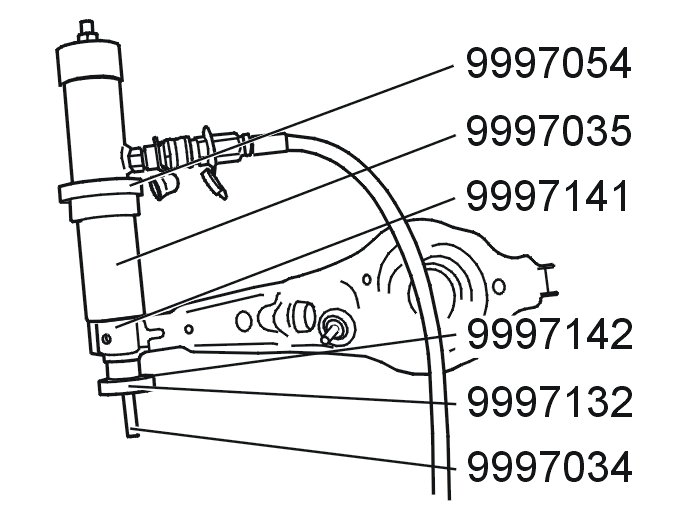

Установите гидравлический цилиндр, как показано на иллюстрации.Используйте: 🔧 Адаптер вкл. 2x MC6C M6X12 (800 полноприводные, P2X) с: 🔧 Соединительная тяга M12X400 (800 полноприводные, P2X) M12x400, насадку: 🔧 Втулка (800 полноприводные, P2x), опору: 🔧 Опора и оправку: 🔧 Оправка.Втягивайте втулку, пока она не отцентрируется в рычаге управления.
Примечание: Втулка является конической, и ее следует втягивать, как показано на иллюстрации.
Установка рычага управления
Установите рычаг управления. См.: задний нижний рычаг.
Завершение
Установите колеса. См.: колесо.
