Втулка, передняя, подрамник, замена

Подготовка

Поднимите автомобиль.

Снимите:

• левое заднее колесо
• систему выпуска выхлопных газов с каталитического преобразователя тройного действия и в направлении назад. См. Система выпуска выхлопных газов, замена.

Применимо только к полноприводным автомобилям:
Снимите карданный вал с вязкостной муфты. См. Конечная передача, замена.

Снятие троса стояночного тормоза

• Снимите трос стояночного тормоза с поперечной рулевой тяги и подрамника на обеих сторонах.

Опускание задней подвески

• Снимите пластмассовую гайку облицовки крыла. Отогните облицовку крыла в сторону
• Высверлите заклепку теплоизоляционного щитка на левой задней втулке подрамника.

Установите подъемную площадку под задней подвеской.

Снимите:

• два передних крепления подрамника
• винты кронштейнов подрамника
• монтажные стойки тормозного шланга с креплений на кронштейнах
• тормозные трубы с пластмассовых зажимов
• крепление топливного фильтра на правом кронштейне.

Осторожно опустите заднюю подвеску.

Снятие втулки

• Отметьте положение втулки по отношению к подрамнику

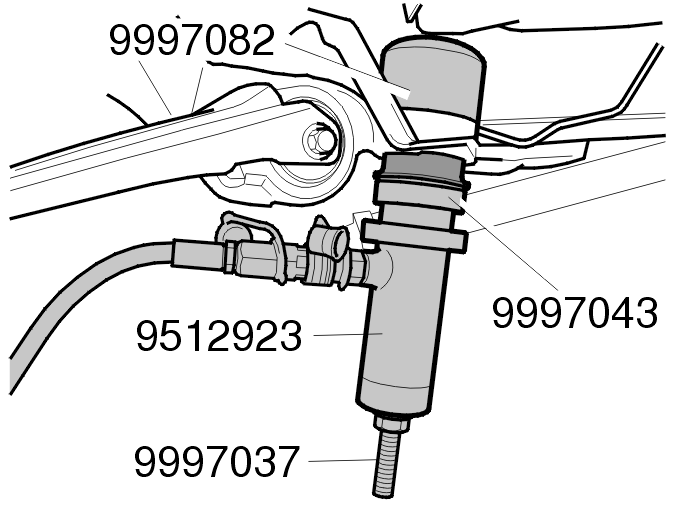

• Установите гидравлический цилиндр. Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 HYLSA (800 AWD, P2X) (B-VERSION), 🔧 DORN (800 AWD,P2X) и 🔧 DRAGSTÅNG M12X400 (800 AWD, P2X)
• Затяните до щелчка и стальная гильза освободится
• Вытяните втулку.

Примечание: Осторожно отцентрируйте 🔧 DORN (800 AWD,P2X), чтобы предотвратить повреждение подрамника.

Установка втулки

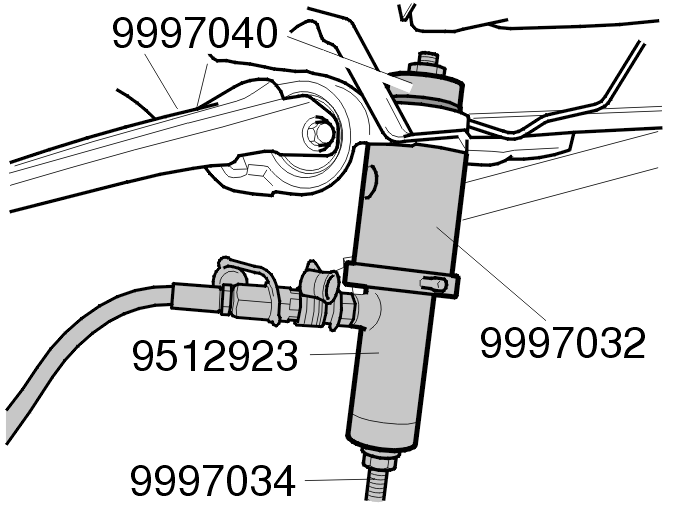

• Установите гидравлический цилиндр. Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 DORN (800 AWD, P2X), 🔧 HYLSA (LÄNKARMSBUSSNING BAKRE) 240,260,X40 и 🔧 DRAGSTÅNG M14X400 (800 AWD, P2X)
• Установите втулку согласно сделанной ранее маркировке
• Потяните втулку.

Установка задней подвески

Осторожно поднимите заднюю подвеску.

Внимание: При работе с подъемной площадкой всегда проверяйте, что автомобиль не поднимается из подъемных рычагов автомобильного подъемника.

Установите:

• трос стояночного тормоза на поперечной рулевой тяге и подрамнике на обеих сторонах
• винты передних креплений на подрамнике (установите винты сквозь кронштейны). Затяните все передние крепления. Затяните до 80 Н·м
• тормозные трубы в пластмассовых зажимах на кронштейнах
• винт кронштейна топливного фильтра. Затяните до 24 Н·м
• винт монтажной стойки тормозной магистрали. Затяните до 24 Н·м.

Уберите подъемную площадку.

Завершение

Применимо только к полноприводным автомобилям:
Установите карданный вал на вязкостной муфте/активируемой по требованию муфте. См. Конечная передача, замена.

Применимо ко всем моделям:

Установите:

• систему выпуска выхлопных газов. См. Система выпуска выхлопных газов, замена
• левое заднее колесо.

Выполните регулировку угла установки колес.Проверьте/отрегулируйте угол установки колес. См.: Уголы установки колес, проверка/регулировка.
