Втулка, педаль тормоза, замена (1999, 2000)

Подготовка

Снимите:

• звукоизоляционную панель. См.
• зажим толкателя
• выключатель фонарей стоп-сигнала. См.Выключатель фонарей стоп-сигнала, замена.

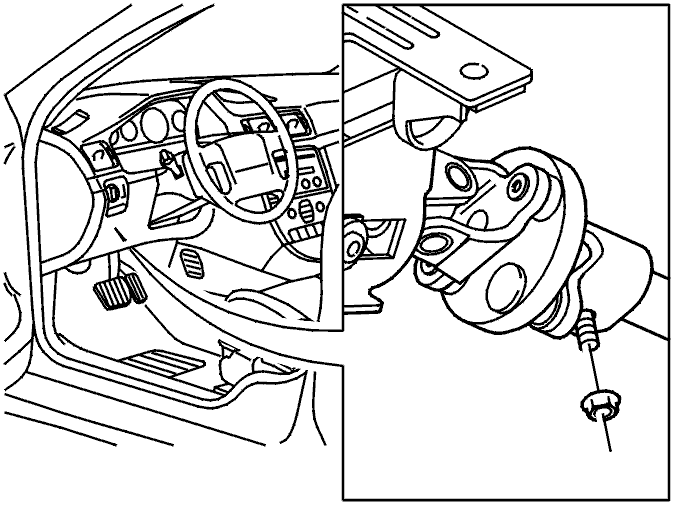

Снимите гайку рулевого вала (сторона рулевого колеса)

Примечание: Выньте ключ зажигания, чтобы активировать запирание рулевого колеса.

Вдавите рулевой вал вверх в рулевую колонку.

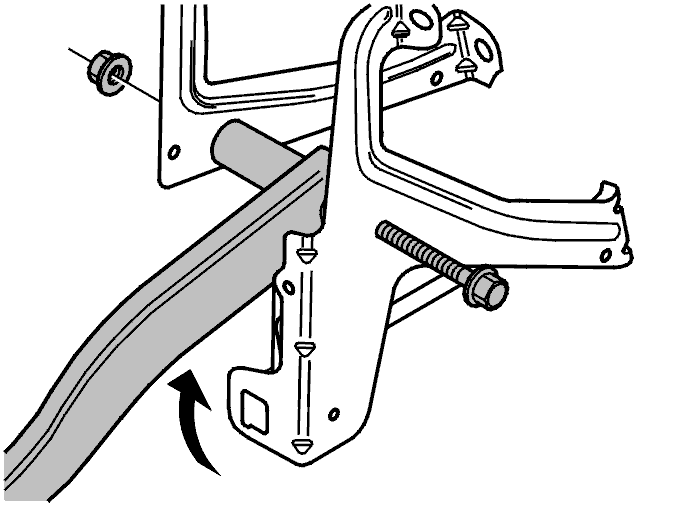

Снимите педаль тормоза

Снимите гайку с винта крепления педали.Вытащите винт вправо и установите его под углом, вверх в кронштейне.Отведите педаль тормоза вверх мимо крепления выключателя фонарей стоп-сигнала и вверх к нижней секции приборной панели.

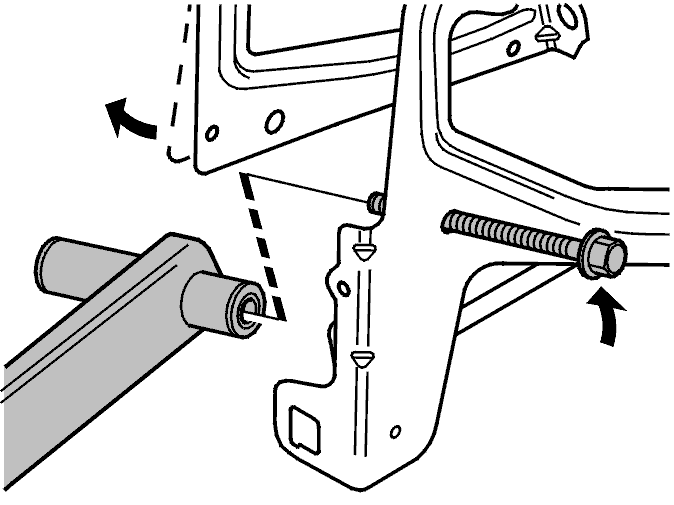

Продолжайте снятие педали тормоза

Отогните кронштейн вверх. Потяните педаль тормоза под углом вниз так, чтобы она снялась с винта и кронштейна.

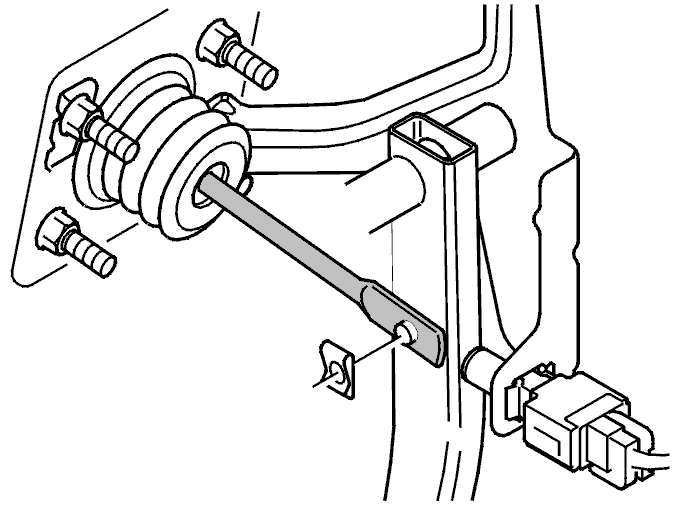

Замените втулки в педали тормоза

Выньте шток педали. Снимите пластмассовые втулки.Проверьте малую втулку толкателя (при необходимости замените).

Установите:

• новую втулку. Смажьте втулку смазкой, номер 1161241-3
• втулки в педаль тормоза
• шток педали.

Установите педаль тормоза в кронштейн

Отведите винт как можно дальше вверх.Установите педаль тормоза на винт. Поверните так, чтобы педаль и винт оказались между кронштейнами. Педаль должна быть расположена над креплением выключателя фонарей стоп-сигнала и направлена к нижнему краю приборной панели.Поверните педаль вниз мимо крепления выключателя фонарей стоп-сигнала. Сделайте это перед тем, как винт будет закреплен во втором кронштейне.Установите гайку на винт. Нанесите немного стопорящей жидкости на винт.Затяните гайку. Затяните до25 Н·м.

Установите верхний рулевой вал

Вставьте ключ зажигания в замок рулевого колеса.Потяните внизверхнийрулевой вал. Закрепите его нанижнемвале рулевого колеса.Установите гайку. Затяните до30 Н·м.

Примечание: Используйте новые винты и контргайку.

Установите:

• выключатель фонарей стоп-сигнала. См.Выключатель фонарей стоп-сигнала, замена
• толкатель и зажим. См.Выключатель фонарей стоп-сигнала, замена.
