Втулка, наружный рычаг управления, верхний, замените

Подготовка

Снимите колесо.

Снятие гаек приводного вала

Снимите:

• датчик ABS. Прикрепите датчик лентой к поперечной рулевой тяге.

Примечание: Не разъединяйте разъем.

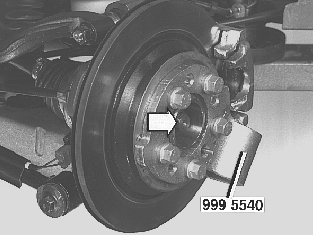

- гайку приводного вала, используйте упор 🔧 MOTHÅLL (FÖR HJULNAV 5 SKRUV) P800.

Регулировка стояночного тормоза

• Ослабьте регулятор стояночного тормоза
• Ослабьте насколько возможно регулятор тормозной колодки
• Поверните тормозной диск так, чтобы одно из отверстий шпилек колеса стало напротив шестерни для регулировки тормозной колодки
• Поверните шестерня до упора. Используйте отвертку.

Снятие суппортов тормозов и тормозных дисков

• Снимите суппорты тормозов и тормозные диски на обеих сторонах
• Подвесьте суппорт тормоза на пружине с помощью крюка
• Пометьте положение тормозного диска по отношению к установочному штифту
• Снимите тормозной диск.

Снятие тормозных колодок

Снимите:

• колодки стояночного тормоза
• крепления троса стояночного тормоза в рычаге управления и корпусе подшипника колеса.

Примечание: Запишите трассу прокладки тросов.

Осторожно отведите тросы назад от задней подвески.

Установка натяжного устройства

• Установите длинный винт натяжного устройства на крепление
• Установите крепление 🔧 FÄSTE (BAKAXEL/ANVÄNDS MED -5659) 800 AWD на балке заднего моста.

Примечание: Убедитесь, что сопрягаемые поверхности заднего моста чистые в том месте, где будет использоваться инструмент.
- Привинтите натяжное устройство на место 🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD в длинном винте.

• Затяните заднюю подвеску в нормальное положение.

Подсказка: Задняя подвеска находится в нормальном положении, когда расстояние от края крыла (1) до центра колеса (2) составляет 381 мм

Снятие шпинделя колеса

Снимите:

• винт нижнего крепления рычага управления
• винт крепления верхнего наружного рычага управления
• винт наружного крепления поперечной рулевой тяги.

Вдавите приводной вал и снимите шпиндель колеса.

Снятие втулки

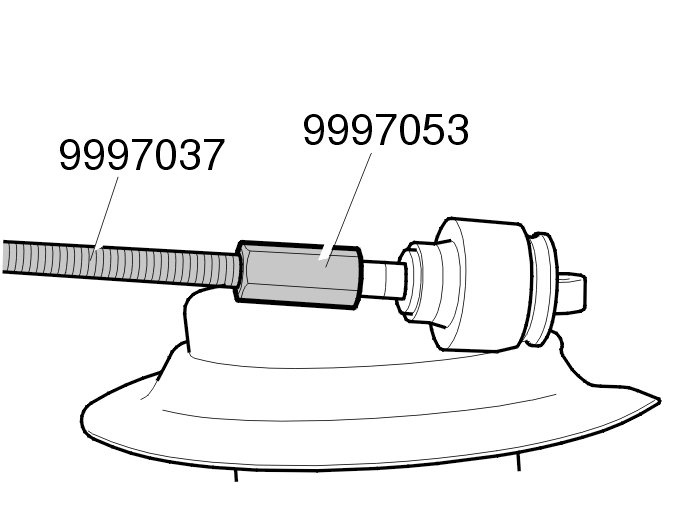

• Установите инструмент 🔧 DRAGSTÅNG M14X400 (800 AWD, P2X) и 🔧 MUTTER M14X50 (800 AWD).

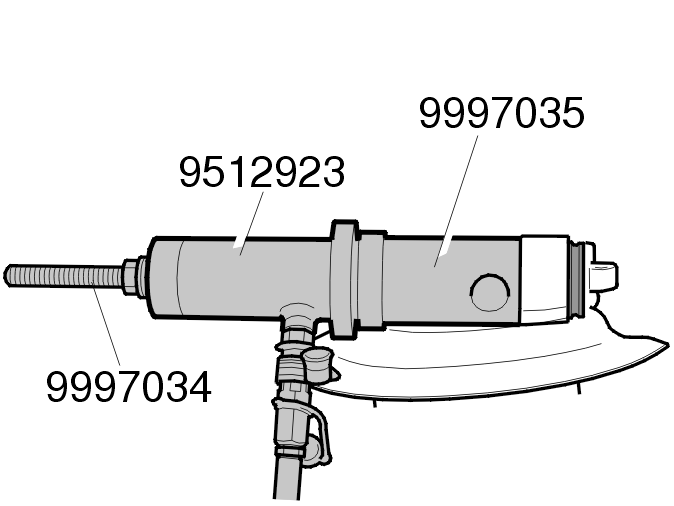

• Установите гидравлический цилиндр
• Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X) и 🔧 HYLSA (800 AWD, P2X)
• Оттяните винты и снимите шайбу на обратной стороне втулки
• Снимите инструментальное оборудование.

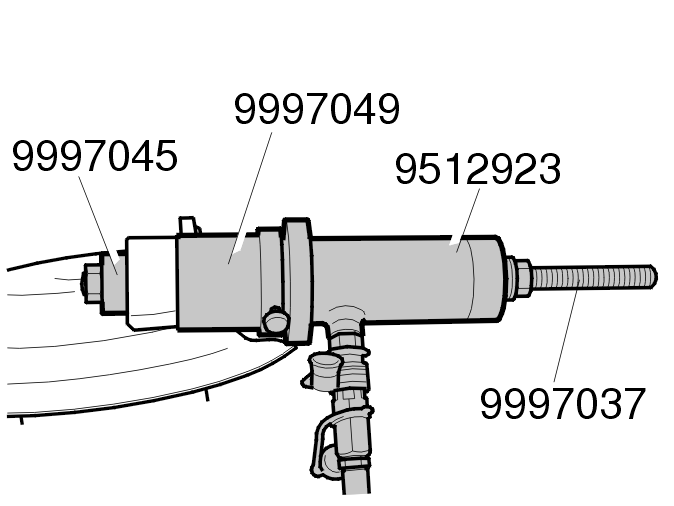

• Установите гидравлический цилиндр
• Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 DORN (800 AWD, P2X), 🔧 HYLSA (800 AWD, P2X) и 🔧 DRAGSTÅNG M14X400 (800 AWD, P2X)
• Вытяните втулку
• Разъедините инструментальное оборудование.

Установка втулки

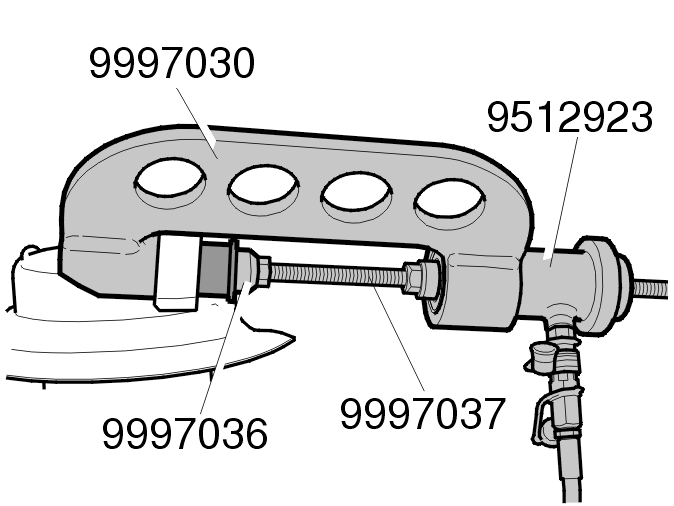

• Установите новую втулку и гидравлический цилиндр
• Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 BYGEL BUSSNINGSBYTE, 🔧 DORN (800 AWD, P2X и 🔧 DRAGSTÅNG M14X400 (800 AWD, P2X)
• Вдавите втулку.

Установка шпинделя колеса

Выровняйте приводной вал и установите шпиндель колеса.

Установите:

• винт нижнего крепления рычага управления. Затяните до 80 Н·м
• винт верхнего наружного крепления рычага управления. Затяните до 115 Н·м
• винт наружного крепления поперечной рулевой тяги. Затяните до 80 Н·м.

Снимите натяжное устройство.

Установка компонентов тормозной системы

Установите:

• трос стояночного тормоза на рычаге управления и корпусе подшипника колеса
• тормозные колодки.

Примечание: Регулятор стояночного тормоза должен выть вкручен до упора и стрелка на приводе троса должна указывать вперед.

Примечание: Трос стояночного тормоза должен быть проложен над тормозным шлангом.

Установка тормозного диска и суппорта тормоза

• Установите тормозной диск.

Примечание: Убедитесь, что сопрягающиеся поверхности абсолютно чистые.
- Установите суппорт тормоза. Используйте новые винты. Затяните до 60 Н·м.

Регулировка стояночного тормоза

• Убедитесь, что стояночный тормоз не задействован
• Поверните тормозной диск так, чтобы одно из отверстий шпилек колеса стало напротив шестерни для регулировки тормозной колодки
• Регулируйте до тех пор, пока тормозной диск нельзя будет повернуть. Затем ослабьте регулятор приблизительно на 6 отметок. Используйте отвертку.

Установка гайки приводного вала

Установите:

• Датчик ABS
• гайку приводного вала. Используйте новую гайку.

Затяните гайку приводного вала. Затяните до 140 Н·м. Дозатяните на угол 60°. Используйте упор 🔧 MOTHÅLL (FÖR HJULNAV 5 SKRUV) P800.

Завершение

• Установите колеса. См. .
