Втулка, наружная, рычаг управления, верхний, замена

Снимите задние колеса.

Снятие шпинделя колеса

Снимите:

• винт крепления в поперечной рулевой тяге (1)
• винт крепления в рычаге управления (2)
• гайку крепления в звене стабилизатора поперечной устойчивости (3).

Удерживайте гаечным ключом Torx, с тем чтобы кожух не проворачивался.

Отсоединение рычага управления

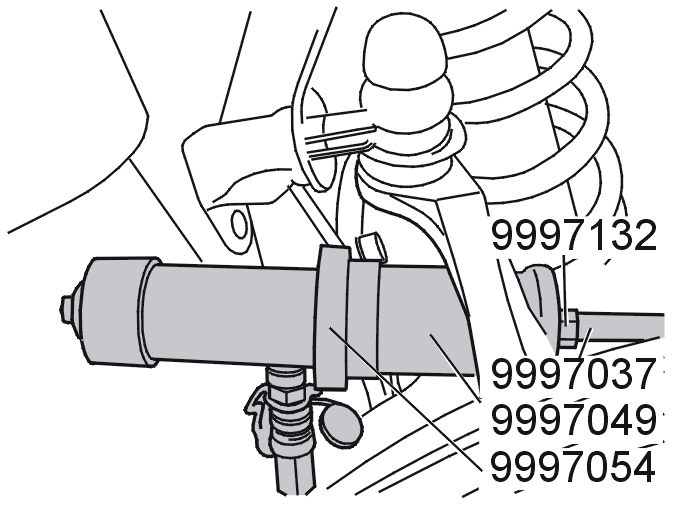

Ослабьте винт крепления наружного рычага управления. Ослабьте на 3 оборота.Используйте инструмент🔧 HYDRAULISK HÅLCYLINDERвместе с:🔧 STYRTAPP (P2X)и🔧 BYGEL BUSSNINGSBYTEи вместе с🔧 DRAGSTÅNG M16X360 (P2X).Выдавите шпиндель колеса.

Примечание: Нажимайте только до тех пор, пока втулка не освободится из шлицевой зоны.

Выверните винт.

Снятие втулки

Примечание: Отметьте положение втулки перед снятием.

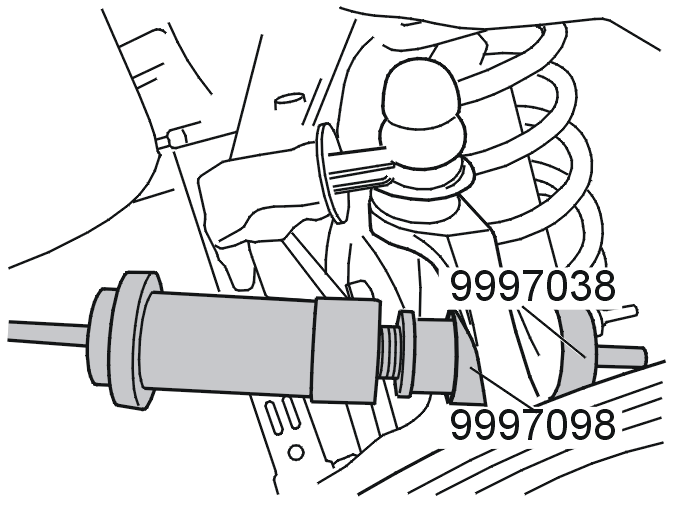

Установите гидравлический цилиндр, как показано на иллюстрации.Используйте🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X)с🔧 HYLSA (800 AWD, P2X), соединительную тягу🔧 DRAGSTÅNG M14X400 (800 AWD, P2X)и🔧 MUTTER M12на другой стороне втулки.Вытяните втулку

Установка втулки

Примечание: Установите втулку согласно сделанной ранее маркировке.

Подсказка: Смажьте втулку. Для того чтобы втулка более легко двигалась по шпинделю, нанесите мыльный раствор.

Установите новую втулку. Протяните втулку через шпиндель, как показано на иллюстрации.Используйте🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X)с🔧 DORN (P2X), соединительную тягу🔧 DRAGSTÅNG M14X400 (800 AWD, P2X), гайку🔧 MUTTER M12, оправку🔧 DORNна другой стороне втулки.

Установка наружного крепления нижнего рычага управления

Установите:

• гайку M12 крепления в звене стабилизатора поперечной устойчивости (3). Удерживайте гаечным ключом Torx, с тем чтобы кожух не вращался
• винт M12 крепления в рычаге управления (2)
• винт M12 крепления в поперечной рулевой тяге (1).

Установите задние колеса. См.Установка колес.
