Втулка, наружная, рычаг управления, нижний, замена

Снимите задние колеса.

Отсоедините наружное крепление нижнего рычага управления

Снимите:

• гайку крепления
• звено стабилизатора поперечной устойчивости (3). Удерживайте при помощи ключа torx
• винт (2), как показано на иллюстрации.

Поднимите шпиндель, чтобы снять втулку.

Снятие втулки

Примечание: Отметьте положение втулки перед снятием.

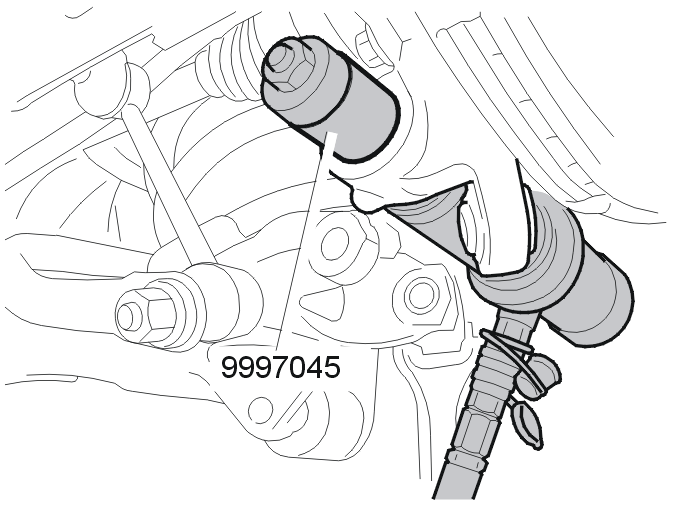

Установите гидравлический цилиндр, как показано на иллюстрации.Используйте🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X)с🔧 HYLSA (800 AWD, P2X), насадку🔧 HYLSA (800 AWD, P2X), соединительную тягу🔧 DRAGSTÅNG M12X400 (800 AWD, P2X), гайку:🔧 HYLSA (800 AWD, P2X) (B-VERSION)и🔧 DORN (800 AWD, P2X).Вытяните втулку

Установка втулки

Примечание: Установите втулку согласно сделанной ранее маркировке.

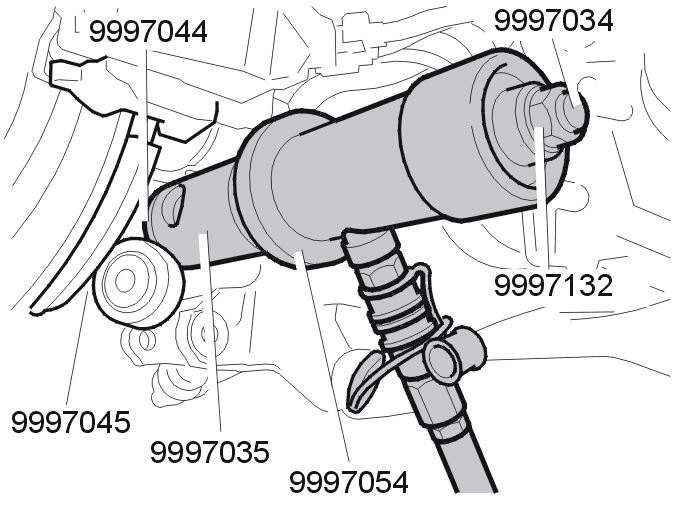

Используйте🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X)с🔧 HYLSA (800 AWD, P2X), насадку🔧 HYLSA (800 AWD, P2X), соединительную тягу🔧 DRAGSTÅNG M12X400 (800 AWD, P2X), гайку:🔧 HYLSA (800 AWD, P2X) (B-VERSION)и🔧 DORN (800 AWD, P2X)на другой стороне втулки.Установите новую втулку на другой стороне крепежного выступа. Втягивайте втулку в том же направлении, что и вытягивали.

Установка наружного крепления нижнего рычага управления

Опустите шпиндель. Установите винт.Затяните винт M12 (2) на креплении рычага управления.Затяните гайку M12 на креплении на звене стабилизатора поперечной устойчивости (3).Удерживайте гаечным ключом Torx, с тем чтобы кожух не проворачивался.

Установите задние колеса. См.Установка колес.
