Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2012, 2013 |
| C30 Electric | — | 2012 |
| C70 (06-) | — | 2012, 2013 |
Специальные инструменты
- 🔧 Адаптер вкл. 2x MC6C M6X12 (800 полноприводные, P2X)
- 🔧 Соединительная тяга M12X400 (800 полноприводные, P2X)
- 🔧 Втулка (800 полноприводные, P2x)
- 🔧 Втулка (800 полноприводные, P2x)
- 🔧 Кольцо
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие
Снятие втулки

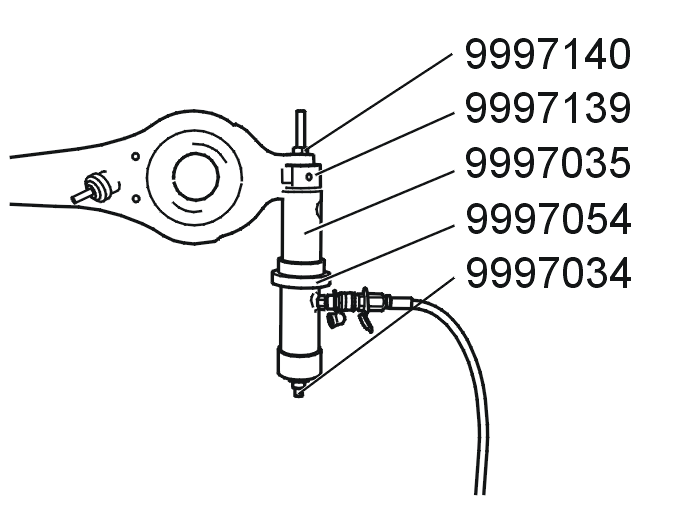

Установите рычаг управления, как показано на иллюстрации.Установите гидравлический цилиндр, как показано на иллюстрации.Используйте 🔧 Адаптер вкл. 2x MC6C M6X12 (800 полноприводные, P2X) с: 🔧 Соединительная тяга M12X400 (800 полноприводные, P2X), с насадкой: 🔧 Втулка (800 полноприводные, P2x), опорой: 🔧 Опора и оправкой: 🔧 Кольцо.Вытяните втулку.
Примечание: Втулка является конической, и ее следует стягивать вниз, как показано на иллюстрации.
Установка
Установка втулки

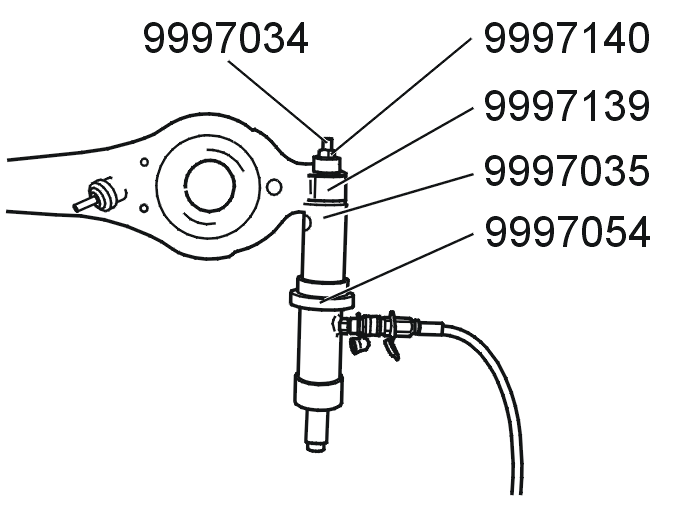

Установите гидравлический цилиндр, как показано на иллюстрации.Используйте 🔧 Адаптер вкл. 2x MC6C M6X12 (800 полноприводные, P2X) с: 🔧 Соединительная тяга M12X400 (800 полноприводные, P2X), с насадкой: 🔧 Втулка (800 полноприводные, P2x), опорой: 🔧 Опора и оправкой: 🔧 Кольцо.Втягивайте втулку, пока она не отцентрируется в рычаге управления.
Примечание: Втягивайте втулку, как показано на иллюстрации.
Завершение
Установка рычага управления
Вставьте тягу по следующему методу: задний нижний рычаг.
Установите колесо. См.: колесо.
