Впускной коллектор, замена (D24TIC)

Удаление заборного коллектора

Отсоедините:

• шланг на промежуточном охладителе
• шланг предварительного нагрева
• панели предварительного нагрева.
• шланг на соленоиде.
• клапан EGR*
• соединительная трубка*
• трубка EGR*

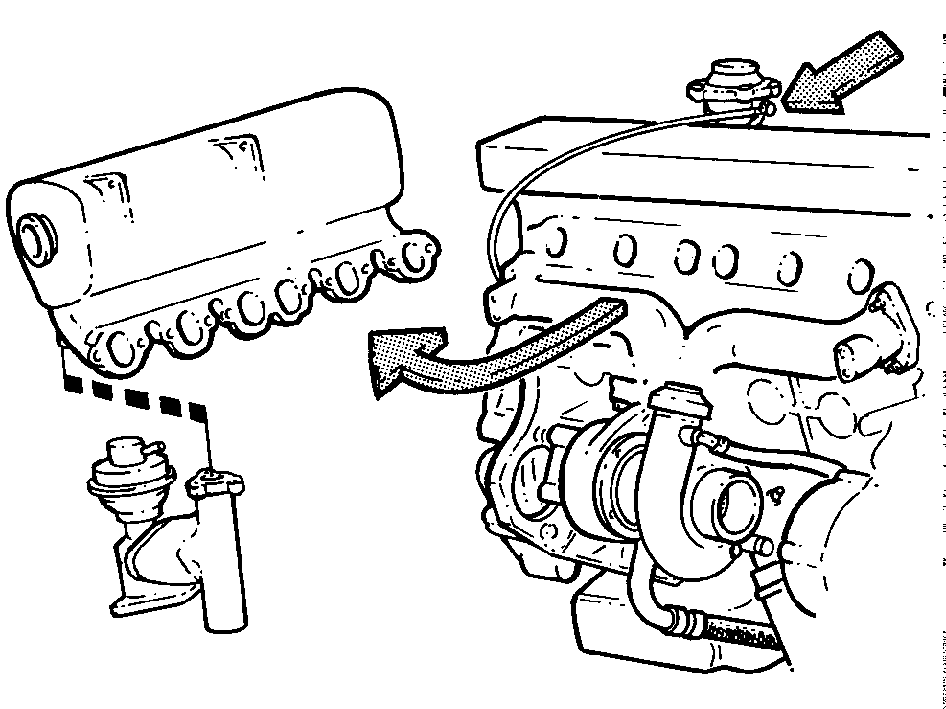

Удалите заборный коллектор.Поднимите прокладку и очистите сопряженные поверхности.

Прочистка

Очистите:

• впускные каналы на головке цилиндра (используйте сухую тряпку)
• впускной коллектор Промойте
• ниппель и соединительный патрубок "банджо" для ограничителя дымности
• клапан EGR*

• соединительная трубка клапана EGR*

• где применимо

Установка впускного коллектора

Переместите детали в новый впускной коллектор:Установите впускной коллектор.Используйте новые прокладки, поворачивая зеленой стороной к головке цилиндра.Смажьте прокладку для более плотного прилегания к головке цилиндра.Момент затяжки до 25 Нм (18 ft. lbs.). Внутренний шестигранник = 6 мм.

Установите:

• трубка EGR*
• соединительная трубка*
• клапан EGR*
• шланг от соленоида.
• панели предварительного нагрева.
• шланг предварительного нагрева

• шланг на промежуточном охладителе

• где применимо
