Впускной коллектор, замена (D24T)

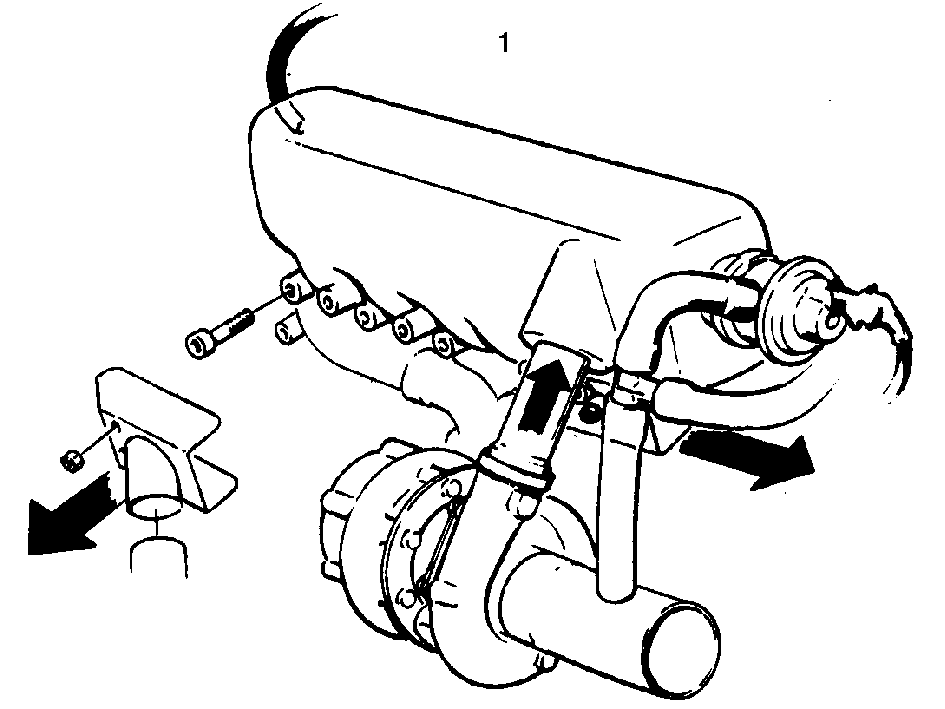

Удаление заборного коллектора

Удалите:

• шланг предварительного нагрева.
• панели предварительного нагрева.
• шланг и проводку с клапана безопасности.
• шланг ограничителя дымности.
• клапан EGR*
• соединительная трубка*

• трубка EGR*

• где применимоВтолкните трубку компрессора во впускной коллектор. Удалите заборный коллектор.Поднимите прокладку и очистите соприкасающиеся поверхности.

Прочистка

Очистите:

• впускные каналы на головке цилиндра (используйте сухую тряпку)
• впускной коллектор Промойте
• ниппель и соединительный патрубок "банджо" для ограничителя дымности
• клапан EGR*
• соединительная трубка клапана EGR*

Установка впускного коллектора

Переместите детали в новый впускной коллектор:Установите впускной коллектор.Используйте новые прокладки, поворачивая зеленой стороной к головке цилиндра.Смажьте прокладку для более плотного прилегания к головке цилиндра.Момент затяжки до 25 Нм (18 ft. lbs.). Внутренний шестигранник = 6 мм.

Установите:

• трубка EGR*
• соединительная трубка*
• клапан EGR*
• шланг, идущий на ограничитель дымности.
• шланг и переключатель клапана безопасности.

• шланг и панели предварительного подогрева.

• где применимо
