Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда совпадает.
Подготовительные работы
Снятие инжекторного клапана и напорной трубки
Снимите инжекторный клапан и напорную трубку согласно: Инжектор Инжектор Инжектор.
Снятие
Снятие впускного шланга
Снимите оба зажима впускного шланга на смеситель EGR. Стяните шланг со смесителя EGR.Снимите верхний зажим впускного шланга на впускную трубку. Снимите шланг.

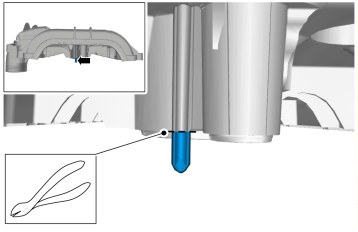

Снятие трубки вентиляции картера
Снимите нижний зажим шланга.Свободно загните его под шланг картера.Разогните зажим сверху трубки картера.Отогните вниз трубку вентиляции картера.

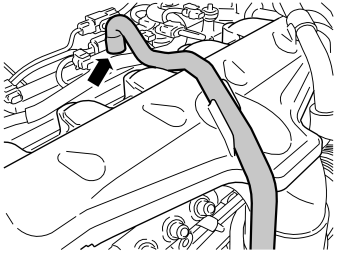

Снятие шланга маслоуловителя
Снимите шланг маслоуловителя.Выбросите зажим шланга.Отведите шланг в сторону.

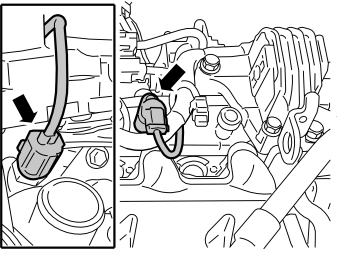

Снятие верхней опоры двигателя
Отсоедините контактные разъемы датчика температуры и датчика положения распредвала.Отведите жгут проводов в сторону.Снимите верхнее крепление двигателя, М6, 3 шт. и М10, 3 шт.

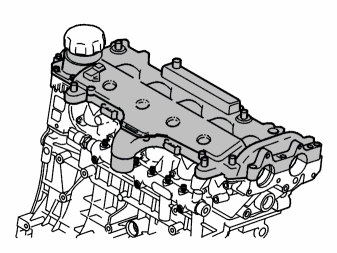

Снятие крышки клапана
Снимите:
- винты
- крышку клапана
- прокладку.
Установка
Установка крышки клапана
Транспортное средство с серийным номером двигателя до 578985
Установите:
- новую прокладку
- крышку клапана
- болты. Затяните от руки.
Установка на место инжекторного клапана и напорной трубки
Установите на место инжекторный клапан и напорную трубку согласно: Инжектор Инжектор Инжектор.
Установка болтов на место на крышке клапанов
Затяните болты крышки клапанов согласно: Момент затяжки. Начинайте последовательно от центра наружу.
Установка компонентов
Установите на место контактные разъемы к датчику температуры и датчику положения распредвала.
Установите крепление двигателя: М6 3 шт, М10 3 шт. Затяните согласно: Момент затяжки
Установка на место шланга маслоуловителя
Установите на место шланг маслоуловителя, используйте новый зажим для шланга.
Установка на место трубки вентиляции картера
Установите на место шланг. Используйте новый зажим для шланга.Зажмите хомут сверху трубки картера.
Установка впускного шланга
Установите впускной шланг.Затяните зажимы шланга.
