Впускной коллектор / прокладка, замена (B6294S2)

Подготовка

Опорожните топливопровод. См. [[ pending translation ]].

Применимо только при снятии и установке впускного коллектора

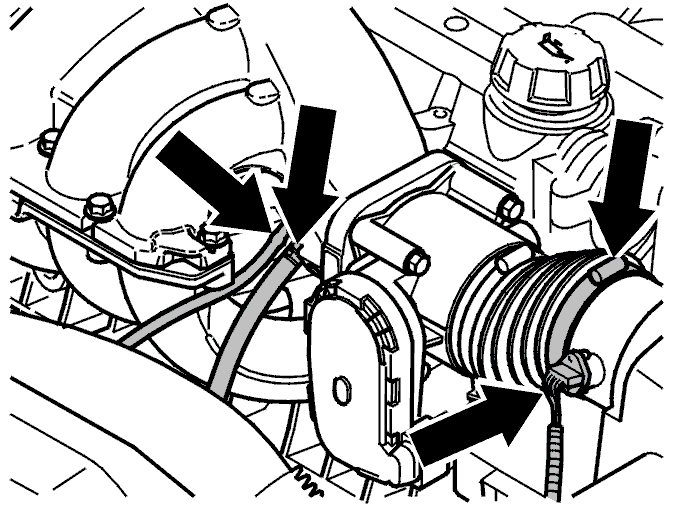

Снимите вакуумные шланги с верхнего впускного коллектора.Отсоедините разъем модуля электронной дроссельной заслонки.Ослабьте шланговый зажим впускного шланга на корпусе воздухоочистителя.

Снятие впускного коллектора, верхняя секция

Снимите:

• винт в сопряженном фланце впускного коллектора
• шланг вентиляции картера с нижней части верхней секции впускного коллектора.

При снятии и установке впускного коллектора:
Поднимите и снимите верхнюю секцию впускного коллектора.

При замене прокладки:
Поверните верхнюю половину впускного коллектора в сторону.Снимите прокладку.

Подсказка: Накройте прокладочную поверхность на нижней половине впускного коллектора, чтобы не допустить попадания грязи. Используйте широкую ленту.

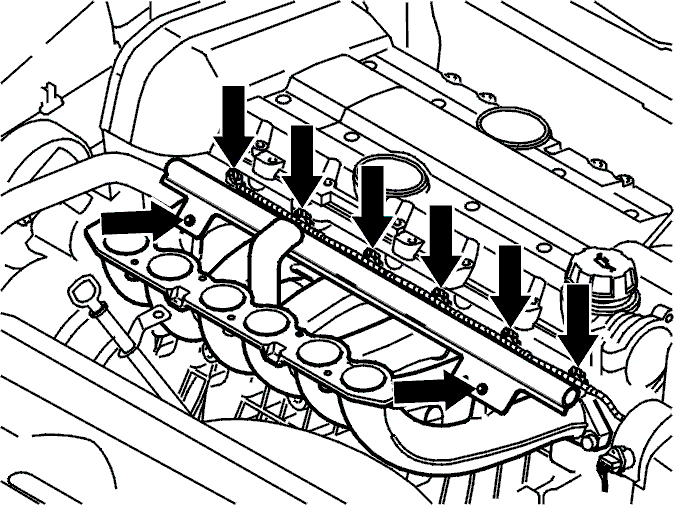

Снятие топливной магистрали

Разъедините быстросъемный разъем топливной магистрали. См. Топливопровод, фиксатор.Используйте инструмент 🔧 NYCKEL (DEMONTERING/BRÄNSLELEDNING) S40, V40.

Снимите:

• винт, крепящий крепление трубки щупа для измерения уровня ко впускному коллектору
• разъемы форсунок
• винты топливной магистрали.

Нанесите распылителем универсальное или аналогичное ему масло вокруг выводов форсунок на впускном коллекторе.Осторожно ослабьте топливную магистраль и форсунки.Отложите топливную магистраль в сторону.

Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить распылители и иглы.

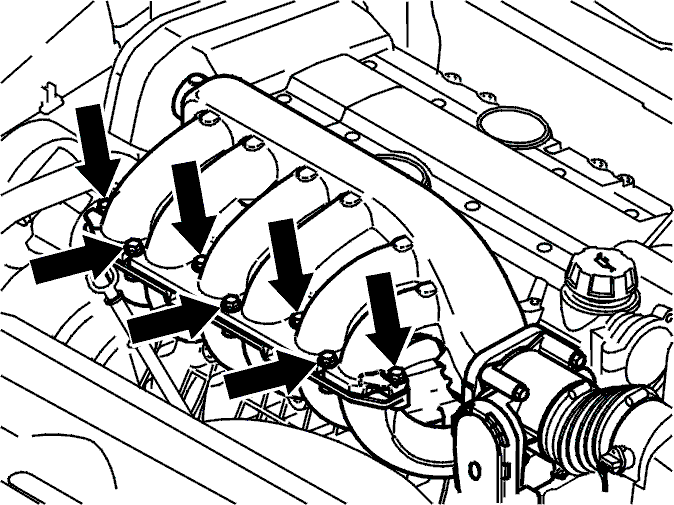

Снятие впускного коллектора, нижняя секция

Снимите:

• верхние винты
• наружные винты из нижнего ряда.

Ослабьте оставшиеся винты.Поднимите и выньте нижнюю секцию впускного коллектора.

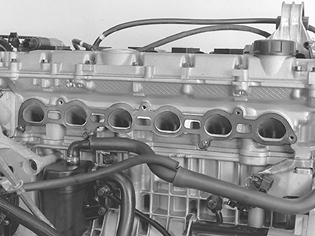

Замена прокладки

Выверните оставшиеся винты и снимите прокладку.Очистите прокладочную поверхность.Установить новую прокладку с двумя центральными винтами в нижнем ряду.

Перестановка компонентов при замене впускного коллектора

Переставьте

• модуль дроссельной заслонки (ETM). Использовать новую прокладку. Затянуть с усилием 10 Нм

Установка впускного коллектора, нижняя секция

Опустите впускной коллектор на три винта.Установите оставшиеся винты.Затянуть все винты с усилием 20 Нм.

Установка топливной магистрали

Установите

• топливную магистраль, используя новые винты. Затяните до 10 Нм.
• быстросъемный разъем топливопровода. См. Топливопровод, фиксатор. Используйте смазку 116 1580.

Примечание: Убедитесь, что разъем установлен правильно.
- Разъемы форсунок.

Установка впускного коллектора, верхняя секция

Установите:

• новую прокладку
• шланг вентиляции картера
• впускной коллектор и установите все винты. Затяните до 17 Нм.

Завершение

При замене впускного коллектора:
Подсоедините разъем модуля электронной дроссельной заслонки.

Установите:

• вакуумные шланги согласно нанесенной ранее маркировке
• винт, крепящий крепление трубки щупа для измерения уровня ко впускному коллектору
• впускной шланг между корпусом воздухоочистителя и корпусом дроссельной заслонки.

Выполните дорожное испытание двигателя.
