Впускной коллектор / прокладка, замена (B6294S, B6304S3)

Подготовка

Отключить минусовой кабель аккумулятора. Предварительно ознакомится с: Аккумуляторная батарея, отсоединение.Опорожните трубопровод подачи топлива. См. сброс давления топливной системы.

Снимите

• впускной коллектор между корпусом воздушного фильтра и модулем дроссельной заслонки (ETM)
• винт кронштейна трубки указателя уровня напротив впускного коллектора
• шланг от клапана продувки на впускной трубе

Промаркировать и снять вакуумные шланги с верхней впускной трубы.Отсоединить разъем электронного модуля дроссельной заслонки (ETM).

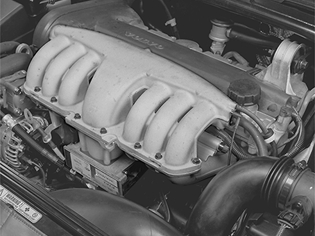

Демонтаж верхней впускной трубы

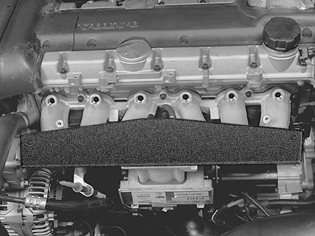

Отвинтить десять винтов на сопрягаемой поверхности впускной трубы.Поднять верхнюю часть впускной трубы. Установить защитные устройства 🔧 LOCK (INSUGNINGSRöR/DELBART).Снять разъемы впускных клапанов.Снять болты крепления направляющей-рапределителя для топлива.Нанести распылением универсальное масло или идентичное ему вокруг соединений форсунок на впускной трубеРаскачать и вытащить аккуратно впускную трубу и форсунки.Разъединить быстросоединяемое соединение топливопровода. Использовать инструмент 🔧 NYCKEL (DEMONTERING/BRÄNSLELEDNING) S40, V40.

Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить распылители и иглы.

Демонтаж нижней впускной трубы

Промаркировать и снять оставшиеся вакуумные шланги.Снять верхние болты.Вывинтить внешние болты в нижнем ряду.Ослабить оставшиеся болты.Поднять и демонтировать нижнюю часть впускной трубы.

Замена прокладки

Вывинтить оставшиеся болты и прокладку.Очистить поверхность прокладкиУстановить новую прокладку с двумя центральными винтами в нижнем ряду.

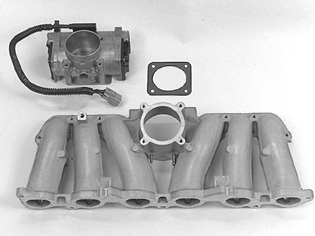

Перенос деталей при замене впускной трубы.

Перенести

• модуль дроссельной заслонки (ETM). Использовать новую прокладку. Затянуть с усилием 10 Нм

Установка нижней впускной трубы

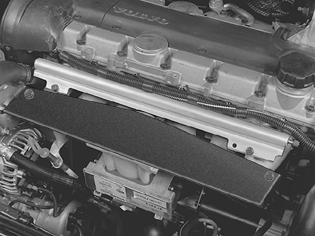

Установить защитные устройства 🔧 LOCK (INSUGNINGSRöR/DELBART).Опустить впускное отверстие над тремя болтами.Установить оставшиеся болты.Затянуть все винты с усилием 20 Нм.Установить оба вакуумных шланга согласно ранее нанесенной маркировке.

Установите

• направляющую-распределитель для топлива при помощи новых винтов. Затянуть с усилием 10 Нм
• быстросоединяемое соединение топливопровода.

Примечание: Убедитесь, что разъем установлен правильно.
- Разъемы форсунок.

Установка верхней впускной трубы

Демонтировать защитные приспособления 🔧 LOCK (INSUGNINGSRöR/DELBART).Убедиться, что поверхности прокладки чистые.Уложить новую прокладку.Удерживая впускную трубу, установить все винты.Затянуть винты с усилием 17 Нм.

Завершение

Подсоединить контактный разъем к электронному модулю дросселя (ETM).

Установите

• шланги вентиляции картера, клапан продувки адсорбера и усилитель тормозов
• винт кронштейна трубки указателя уровня напротив впускного коллектора
• впускной коллектор между корпусом воздушного фильтра и модулем дроссельной заслонки
• минусовой кабель аккумулятора.Предварительно ознакомиться с:Аккумуляторная батарея, отсоединение.

Выполните дорожное испытание двигателя.
