Впускной коллектор (D4204T5)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

См. информацию по технике безопасности, дизельная система питания Информация по технике безопасности, дизельная система питания

См. информацию по компонентам дизельного двигателя, общая информация Детали, узлы и агрегаты дизельного двигателя, общая информация

Ослабьте зажим.

Выверните винт.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Примечание: Соберите вытекшую жидкость впитывающей бумагой.

🔧 Трубный ключСнимите гайки.Пластмассовый штекер, комплект арт. 31405636

Осторожно: Запомните как проведена проводка и шланги.

Отсоедините зажим жгута проводки.

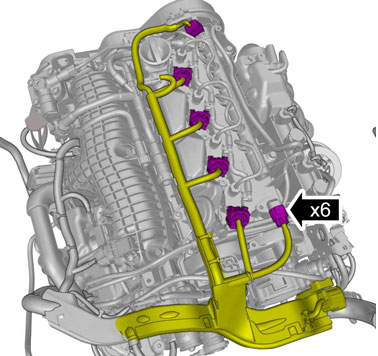

Отсоедините контактный разъем.

Примечание: Соберите вытекшую жидкость впитывающей бумагой.

Отсоедините шланги от разъемов.

Осторожно: Запомните как проведена проводка и шланги.

Выверните винт.🔩 Момент затяжки: 5 Н·мОслабьте зажим.

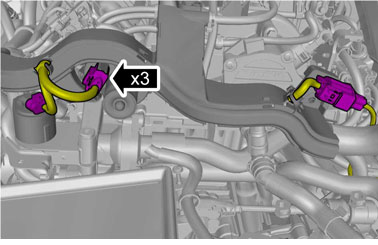

Отсоедините контактные разъемы.

Осторожно: Запомните как проведена проводка и шланги.

Отсоедините шланги от разъемов.

Осторожно: Запомните как проведена проводка и шланги.

Примечание: Убедитесь, что датчик установлен правильно.

Выверните винты.🔩 Момент затяжки: 5 Н·м

Осторожно: Запомните как проведена проводка и шланги.

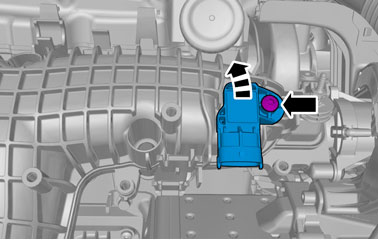

Примечание: Убедитесь, что датчик установлен правильно.

Отсоедините контактный разъем.

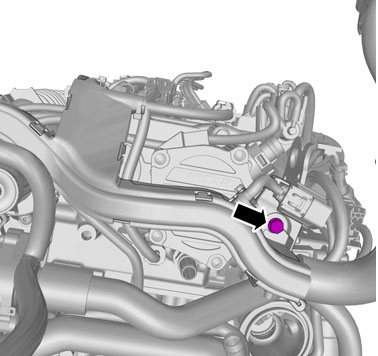

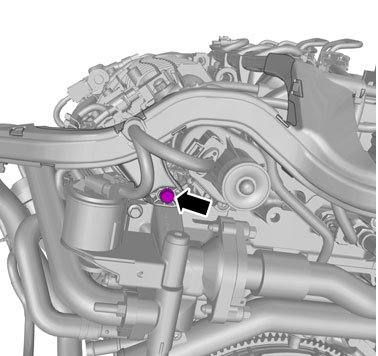

Выверните винт.🔩 Момент затяжки: 5 Н·м

Выверните винты.🔩 Момент затяжки: 5 Н·м

Осторожно: Запомните как проведена проводка и шланги.

Ослабьте зажим.

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Снимите гайки.🔩 Момент затяжки: 17 Н·м

Примечание: Убедитесь, что уплотнитель установлен правильно.

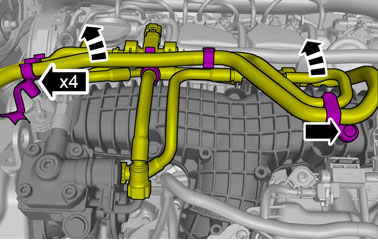

Освободите зажимы шланга.

Ослабьте зажим шланга.

Выверните винт.🔩 Момент затяжки: 10 Н·м

Выньте шланг.

Выверните винт.🔩 Момент затяжки: 10 Н·м

Выверните винт.🔩 Момент затяжки: 10 Н·м

Выверните винт.🔩 Момент затяжки: 10 Н·м

Отсоедините контактные разъемы.

Осторожно: Запомните как проведена проводка и шланги.

Отсоедините контактные разъемы.Отсоедините зажим жгута проводки.

Отсоедините контактный разъем.

🔧 L-образный крюкОсвободите блокировку.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Выверните винты.

1. 🔩 Момент затяжки: 17 Н·м
2. 🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 5 Н·м

Установите в обратном порядке.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Примечание: На этом этапе затяните гайки соединения только рукой.

Установите винт.🔩 Момент затяжки: 5 Н·м

🔧 Трубный ключЗатяните гайки.🔩 Момент затяжки: 14 Н·м + 24 Н·м
