Впускной коллектор (B4204T11)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

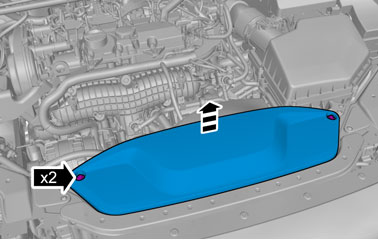

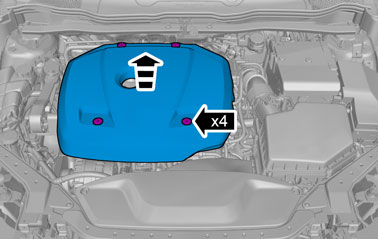

Отсоедините винты.

Подсказка: Используйте отвертку.

Ослабьте зажим.Отсоедините контактный разъем.

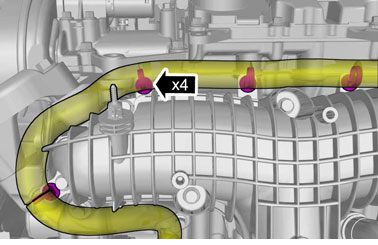

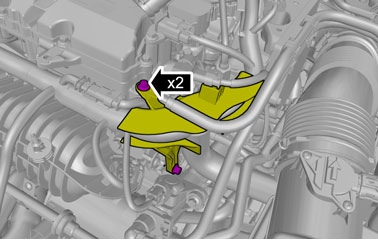

Отсоедините винты.

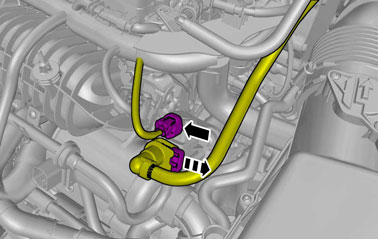

Отсоедините контактный разъем.Ослабьте зажим.

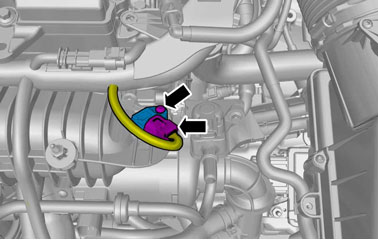

Отсоедините контактный разъем.Выверните винт.Удалите отмеченные детали.

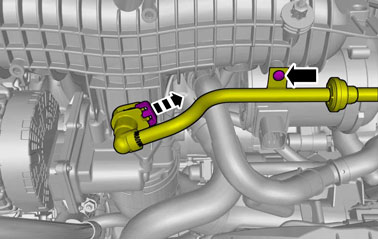

Выверните винт.Снимите зажим.

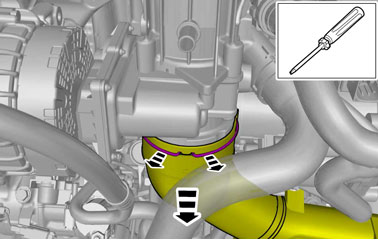

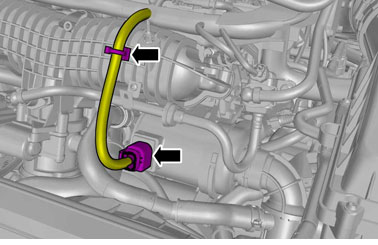

Ослабьте зажим.

Подсказка: Используйте отвертку.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Примечание: Убедитесь, что уплотнитель установлен правильно.

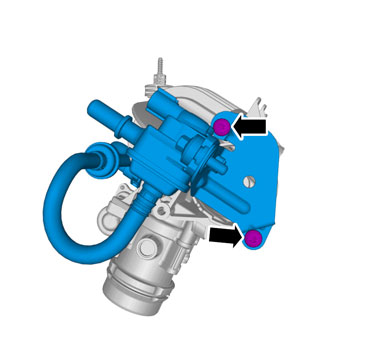

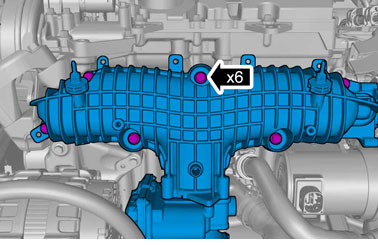

Выверните винты.🔩 Момент затяжки: 17 Н·м

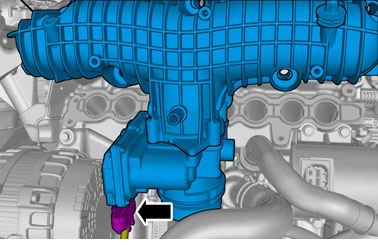

Отсоедините контактный разъем.

Выверните винты.🔩 Момент затяжки: 5 Н·м

Выверните винты.🔩 Момент затяжки: 5 Н·м

Установите в обратном порядке.
