Возвратный патрубок/шланг рулевого механизма, замена (B6324S, B6324S5)

Подготовительные работы

Снимите:

• проводку аккумуляторной батареи, см.: Аккумуляторная батарея, отсоединение
• передние колеса.

Снятие возвратного патрубка

Внимание: Избегайте попадания масла на кожу.

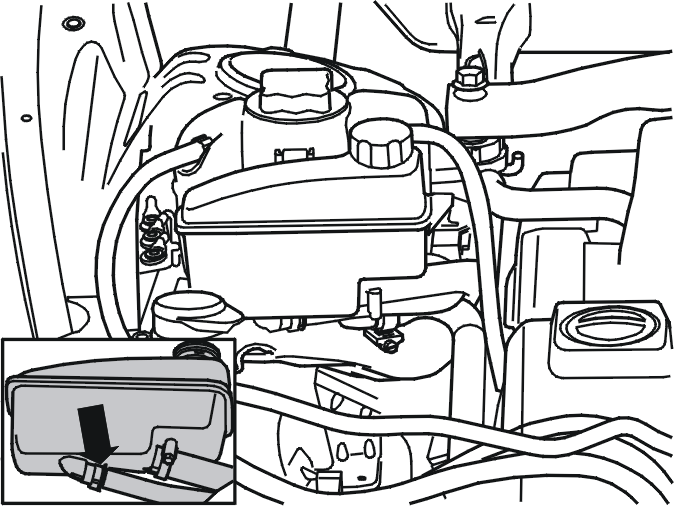

Поднимите масляный бачок. Положите бумагу под масляный бачок на случай возможных протечек масла.Поместите сборную емкость под масляный бачок. Снимите шланг с зажимом с масляного бачка. Слейте масло.

Примечание: Отметьте положение маслопровода

Освободите масляный шланг от ленточной скобы и зажима на электровентиляторе.

Снятие болтов рычага передачи момента

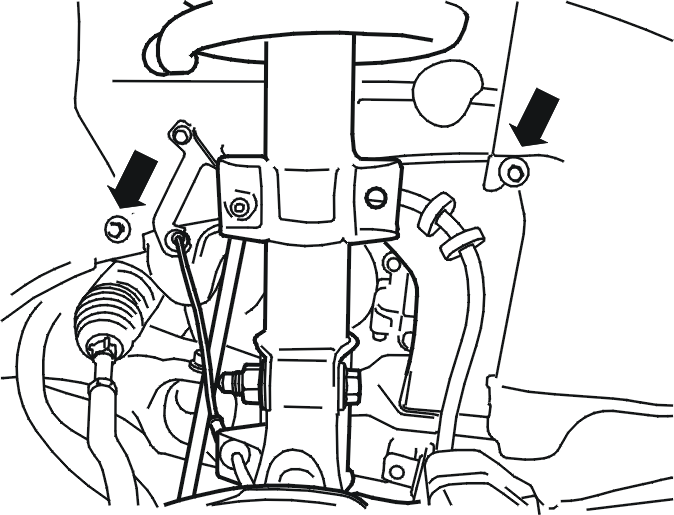

Открутите болты, 2 шт. у колесных стоек с обеих сторон.

Установка на место подъемного механизма

Примечание: При подъеме двигателя следите за тем, чтобы подъемная петля не царапала рычаг передачи момента. Оберните рычаг передачи момента лентой и не давайте ему соприкасаться с петлей.

Снимите:

• крышку маслозаливной горловины
• крышку двигателя впереди, потянув ее вверх.

Установите:

• крышку маслозаливной горловины
• подъемный механизм: 🔧 Прибор считывания, объединенный с набором: 🔧 Комплект зажимного приспособления (для 9995716B) и подъемными крюками: 🔧 ПОДЪЕМНЫЙ КРЮК (ПОДЪЕМ ДВИГАТЕЛЯ) B5204,B5254. Приподнимите двигатель так, чтобы разгрузить подушки двигателя.

Снятие подкрыльника

Снимите:

• пластмассовые гайки, 2 шт.
• подкрыльник.

Снятие болтов правой подушки двигателя

Снимите болты (1), 2 шт.

Снятие защитного листа

Снимите болты, 6 шт.

Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.

Поднимите и переместите защитный лист вперед. Снимите защитный лист.

Снятие защитного кожуха под двигателем

Снимите:

• болты, 6 шт.
• защитную крышку под двигателем.

Снятие болтов крепления коробки передач и нижнего рычага передачи момента

Снимите болты, 2 шт.

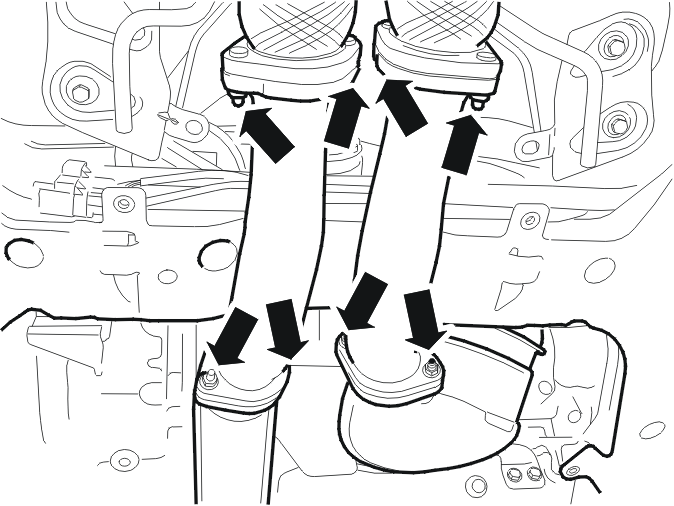

Снятие выхлопных труб между передним и задним катализатором

Снимите:

• гайки обеих выхлопных труб
• обе выхлопные трубы.

Снятие нижнего болта передней подушки двигателя

Снимите нижний болт подушки двигателя.

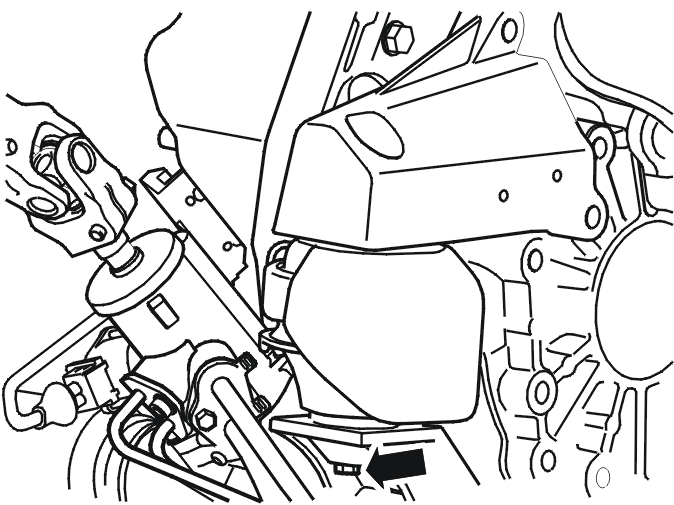

Снятие нижнего болта задней подушки двигателя

Освободите контактные разъемы ламбда-зонда, 2 шт. со вспомогательной рамы.Отогните защитный лист под рулевым механизмом, чтобы получить доступ к нижнему болту подушки двигателя.Снимите болт подушки двигателя.

Снятие нижнего соединительного узла рулевого вала

Примечание: Поверните руль так, чтобы получить максимальный доступ к болту. Заблокируйте рулевое колесо и выньте ключ зажигания, чтобы активировать замок руля.

Примечание: Измерьте с одной стороны длину рулевой штанги относительно корпуса рулевого механизма. Запишите измеренное значение.

Снимите:

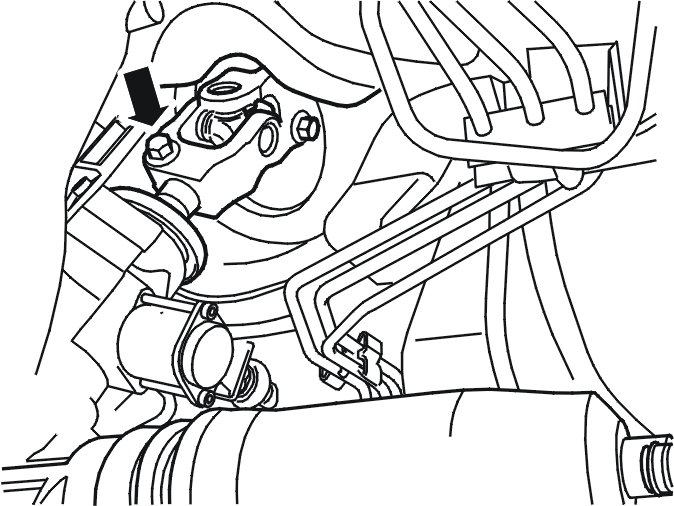

• болт нижнего соединительного узла рулевого вала
• Контактный разъем соленоида.

Опускание вспомогательной рамы

Примечание: Выдавите вверх соединительный узел рулевого механизма. Проследите, чтобы во время опускания трубы или проводка не оказались под нагрузкой или не были зажаты.

Поместите подъемный стол под вспомогательную раму.

Снимите с обеих сторон:

• болты кронштейнов в заднем крае вспомогательной рамы
• болты в переднем и заднем крае вспомогательной рамы
• кронштейны вспомогательной рамы.

Освободите проводку лямбда-зонда со стабилизатора поперечной устойчивости.Осторожно опустите вспомогательную раму.

Снятие возвратного патрубка, продолжение

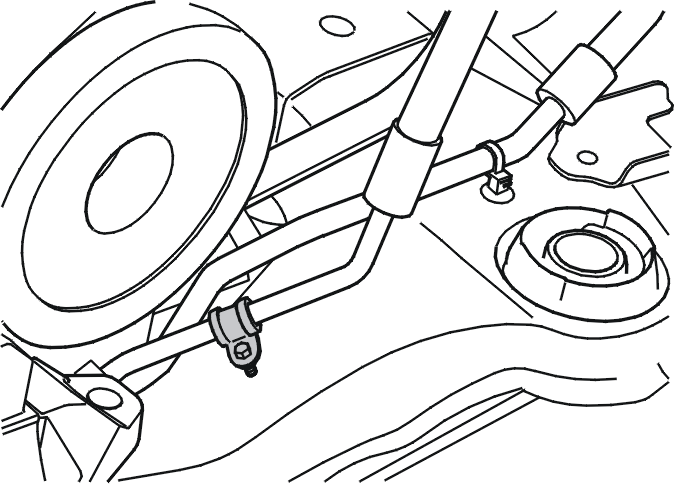

Освободите патрубок от зажима на вспомогательной раме.

Подставьте емкость под рулевой механизм.

Снимите:

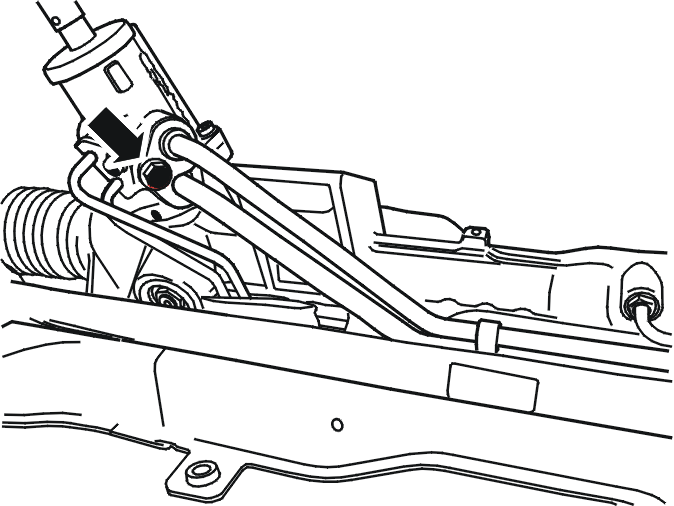

• болт крепления патрубков на блоке клапанов
• патрубок.

Установка на место возвратного патрубка

Примечание: Используйте новое О-кольцо.

Установите:

• шланг с зажимом на масляном бачке
• масляный бачок
• патрубок с зажимом и скобой на электровентиляторе
• патрубок с зажимом на вспомогательной раме
• патрубок на блоке клапанов
• болт М8 патрубков на блоке клапанов.

Установка на место вспомогательной рамы

Установите подрамник. См.: .

Установка на место нижнего болта задней подушки двигателя

Подсказка: Нижний болт легче всего установить на место, если отвернуть верхнюю гайку.

Установите:

• нижний болт М10 подушки двигателя, 1 шт.
• 2 разъема нагреваемого датчика кислорода (HO2S) на подрамнике. Установите на место защитный лист под рулевым механизмом.

Установка на место нижнего болта передней подушки двигателя

Установите на место на подушке двигателя нижний болт М10, 1 шт.

Установка на место болтов коробки передач на нижнем рычаге передачи момента

Установите на место болты, 2 шт. согласно: Момент затяжки.

Установка на место нижнего соединительного узла рулевого вала

Установите:

• нижний соединительный узел рулевого вала
• болт М8
• Контактный разъем соленоида.

Установка на место выхлопных туб между передним и задним катализатором

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см. Фланцевое соединение, сборка

Установите:

• обе выхлопные трубы
• гайки М8 обеих выхлопных труб.

Установка на место защитного кожуха под двигателем

Установите:

• защитную крышку под двигателем
• болты М8, 6 шт.

Установка на место защитного листа

Заведите защитный лист вверх в оболочку бампера. Надавите вперед так, чтобы крепежные кронштейны вошли в подрамник. Установите на место болты М10.

Установка на место болтов правой подушки двигателя

Установите на место болты, 2 шт. согласно: Момент затяжки.

Установка на место подкрыльника

Установите:

• подкрыльник
• пластмассовые гайки, 2 шт.

Снятие подъемного механизма

Уберите подъемный механизм: 🔧 Прибор считывания, набор: и 🔧 Комплект зажимного приспособления (для 9995716B)подъемные крюки: 🔧 ПОДЪЕМНЫЙ КРЮК (ПОДЪЕМ ДВИГАТЕЛЯ) B5204,B5254.

Установка на место болтов рычага передачи момента

Установите на место болты М10, 2 шт. у колесных стоек с обеих сторон.

Долив масла в бачок сервоусилителя

Осторожно: Избегайте попадания масла на кожу.

Примечание: Необходимое качество масла обеспечивается, если использовать сервомасло Volvo номер изделия: 116 1529–1.

Установите на место проводку аккумуляторной батареи. Долейте масло в бачок сервоусилителя.

Проверните рулевое колесо между двумя крайними положениями несколько раз.При необходимости, проверьте и долейте масло.Затяните стояночный тормоз.Запустите двигатель.А: Медленно поверните рулевое колесо вправо и удерживайте его в крайнем положении в течение 2 секунд.В: Медленно поверните рулевое колесо влево и удерживайте его в крайнем положении в течение 2 секунд. Повторите этапы А и В 10 раз.

Завершающие работы

Снимите крышку маслозаливной горловины.

Установите:

• переднюю верхнюю крышку двигателя
• крышку маслозаливной горловины
• передние колеса согласно: Установка колес.
