Воздухозаборник управления микроклиматом, ремонт

Подготовка

Снимите:

• стеклоочиститель ветрового стекла и капот. См. VIDA:Ремонт и установкаФункциональная группа 82 Капот и желоб, замена

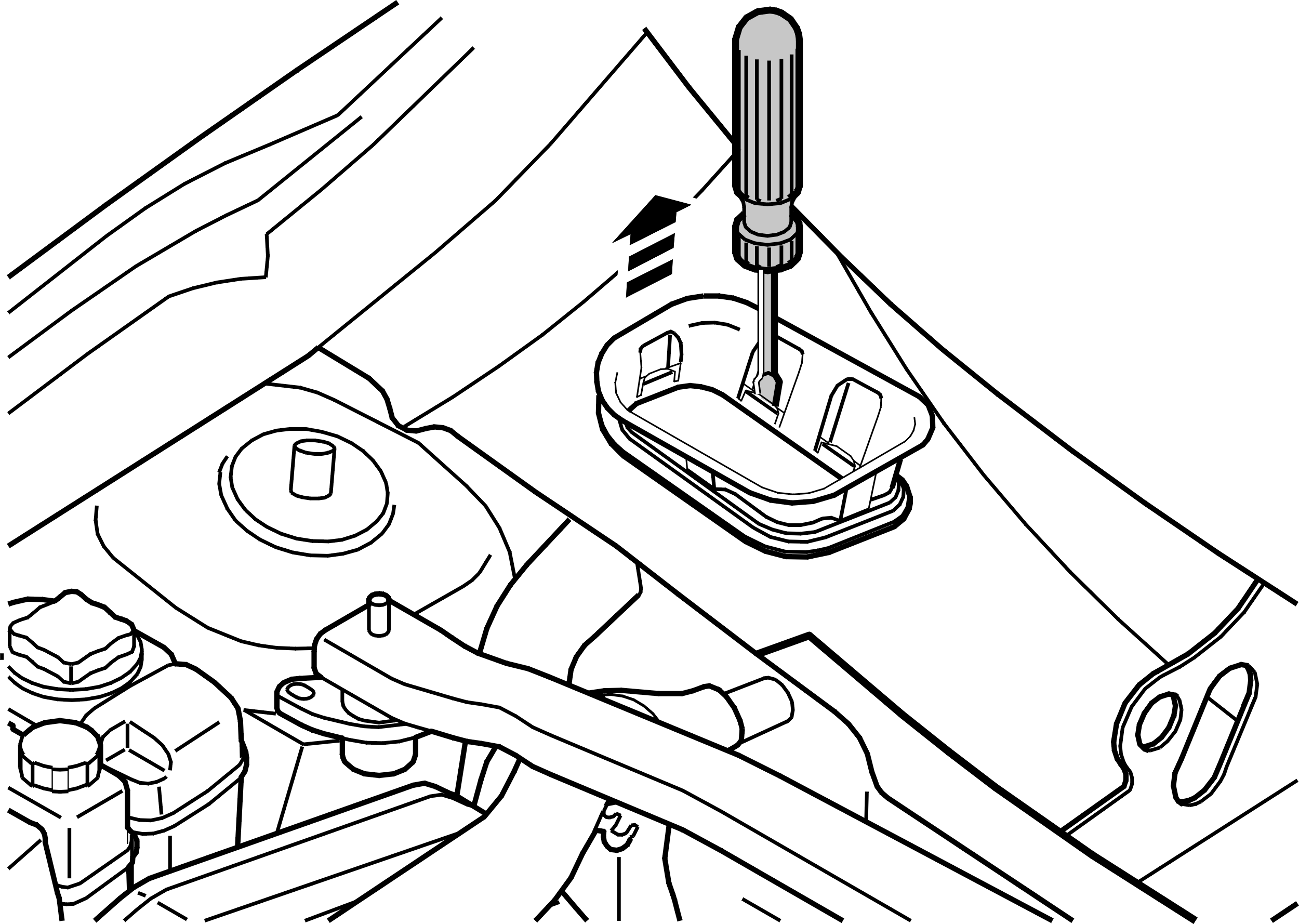

• дождевой защитный элемент. Снимите дождевой защитный элемент, осторожно поддев крюки вверх и одновременно подняв вверх защитный элемент.

Закрывание заслонки

• Включите зажигание
• Нажмите кнопку "REC" в положение "MAN"
• Поверните выключатель электродвигателя вентилятора обдува, так чтобы первый светодиод загорелся зеленым цветом
• Подождите несколько секунд, чтобы заслонка наружного воздуха закрылась
• Выключите зажигание.

Установка крышки

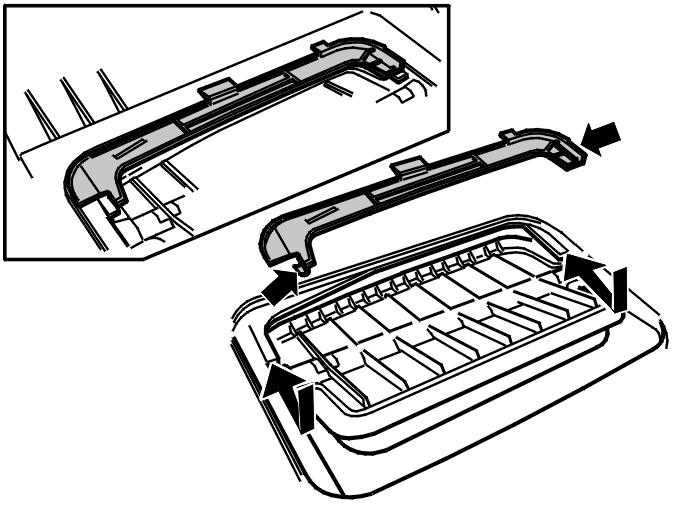

Установите крышку на заднем крае воздухозаборника.Закрепите боковое крепление крышки на краю воздухозаборника позади оси заслонки наружного воздуха. Сдвиньте крышку назад, пока она надежно не защелкнется на месте на заднем крае.Применимо к автомобилям без датчика качества воздуха:Продолжайте выполнением этапа 7.

Открывание заслонки

• Включите зажигание
• Поверните выключатель электродвигателя вентилятора обдува, так чтобы первый светодиод загорелся зеленым цветом
• Нажмите кнопку "REC" в положение "AUT"
• Подождите несколько секунд
• Выключите зажигание.

Увеличение отверстия в заслонке наружного воздуха

Примечание: Применимо только к автомобилям с датчиками качества воздуха.

Поместите бумагу под заслонкой наружного воздуха, чтобы собрать стружку.

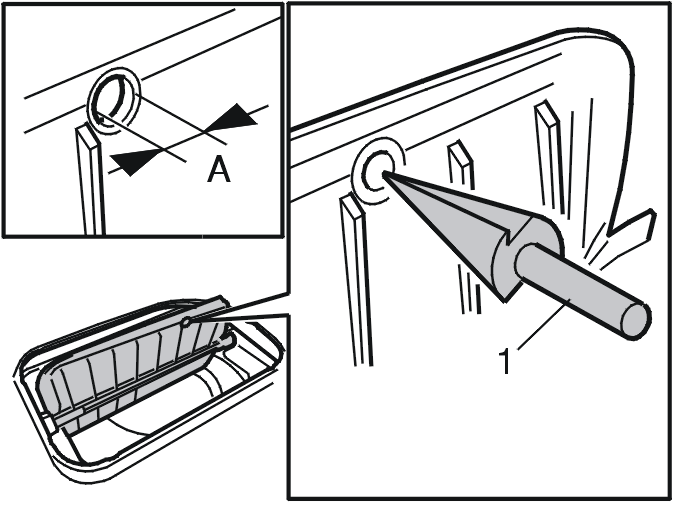

Увеличьте отверстие в заслонке наружного воздуха для датчика качества воздуха (А). Увеличьте отверстие до7,8-8,0 мм.Используйте маленькое коническое сверло. Просверлите вручную из-под заслонки.

Удалите:

• заусеницы на верху заслонки
• бумагу и стружку.

Установка зажимов

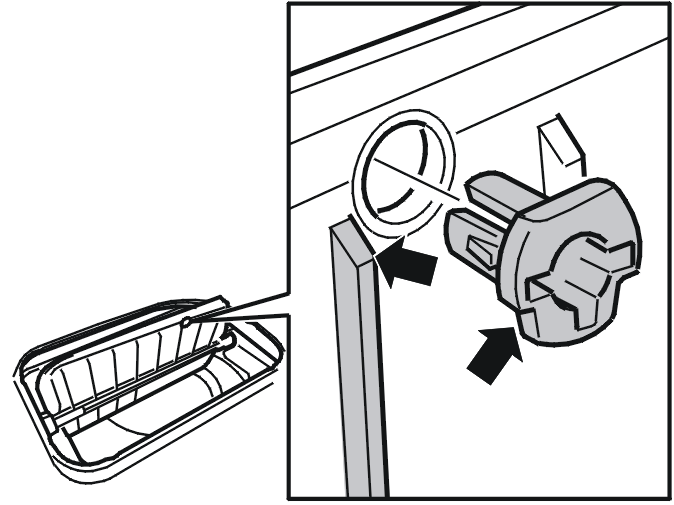

Установите зажим из-под заслонки наружного воздуха в увеличенном отверстии для датчика качества воздуха.Расположите зажим так, чтобы профиль на сопрягаемой поверхности зажима совместился с ребрами жесткости на заслонке.Убедитесь, что зажим закрепился в заслонке.

Примечание: Важно, чтобы зажим был установлен правильно, это понизит уровень свиста.

Заключительные операции

Установите:

• дождевой защитный элемент
• стеклоочиститель ветрового стекла и капот. См. VIDA:Ремонт и установкаФункциональная группа 82 Капот и желоб, замена.
