Volvo System Tester (1997)

Применимость

Общие сведения

Volvo System Tester с кассетами памяти позволяет осуществлять обмен данными с модулями управления различными системами автомобиля. Подсоединив Volvo System Tester к диагностическому разъему, можно считывать и стирать коды неисправностей, задействовать компоненты и функции, считывать значения входных и выходных сигналов, использовать другие функции Volvo System Tester.

Подсоединение Volvo System Tester

• Выключите зажигание.
• Вставьте кассету памяти.

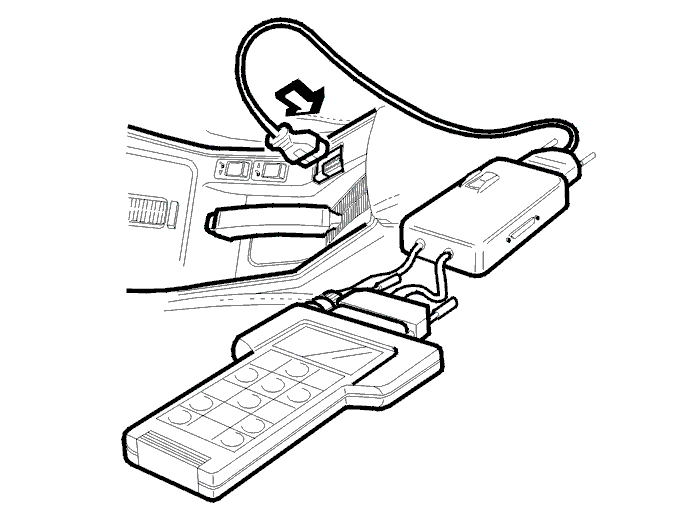

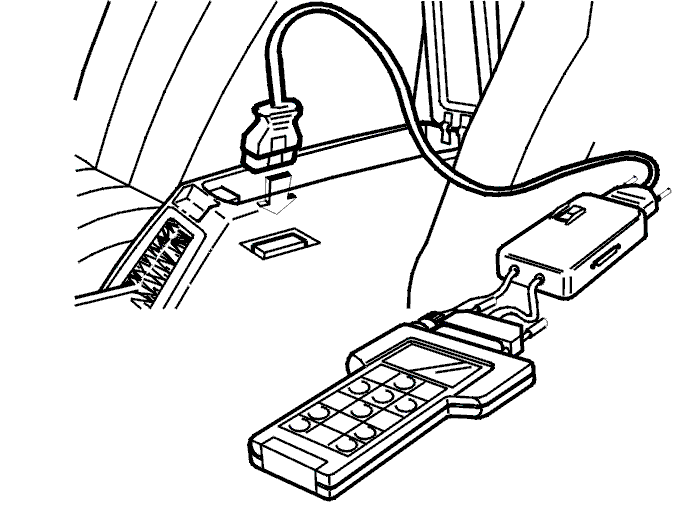

• С помощью адаптера подсоедините Volvo System Tester к диагностическому разъему рядом с рукояткой стояночного тормоза (960) или в вещевом ящике туннеля (940).
• Включите зажигание.
• Включите электропитание Volvo System Tester.
• Выберите язык, серию автомобиля и функциональную группу.
• Выберите нужную систему.
• Выберите LEFT или RIGHT SEAT (ЛЕВОЕ ИЛИ ПРАВОЕ СИДЕНЬЕ).
• Выберите DIAGNOSTIC TEST для считывания и стирания кодов неисправностей, показаний счетчиков и зафиксированных значений параметров, задействования компонентов/функций.
• Выберите MONITOR TEST и SCROLLING LIST для считывания значений входных и выходных сигналов модуля управления.
• Выберите CM ID для считывания номера детали модуля управления.
