Водяной насос, обогреватель охлаждающей жидкости двигателя, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Снимите:

• накладку бампера. См.Оболочка, бампер передний, замена
• модуль управления. См.Модуль управления, обогреватель охлаждающей жидкости двигателя, замена. Оставьте жгут проводов на модуле управления.

Снятие водяного насоса обогревателя охлаждающей жидкости двигателя

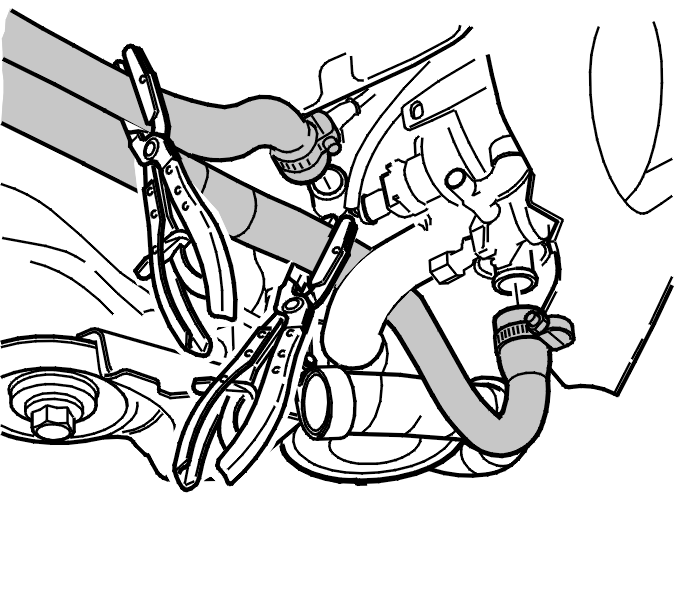

Установите зажимы для шланга на обоих шлангах охлаждающей жидкости двигателя у теплообменника.Установите емкость под обогреватель.Отсоедините шланги.

Перережьте ленточный хомут, прикрепляющий защитную крышку над модулем управления. Снимите защитную крышку.

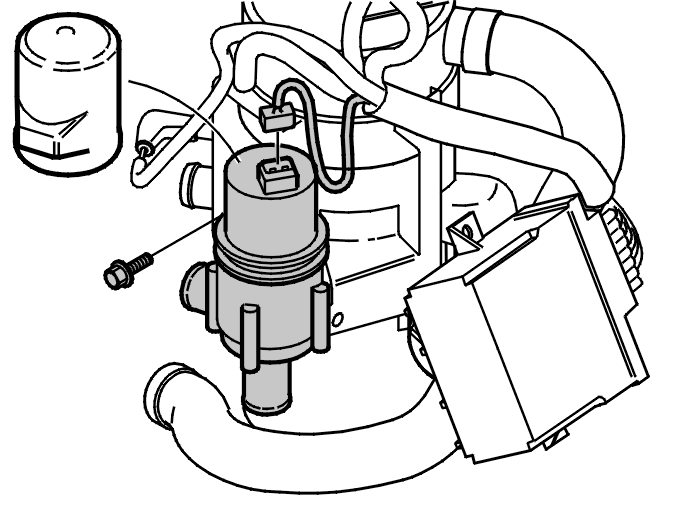

Снимите:

• разъем
• гайку крепления водяного насоса. Удерживайте демпфер при снятии водяного насоса.

Примечание: Заметьте положение водяного насоса на держателе.

Установка водяного насоса обогревателя охлаждающей жидкости двигателя

Расположите водяной насос (согласно замеченному положению) в заслонке, используя фасонные шланги.

Установите:

• крепление водяного насоса при помощи гайки (1xM6). Затяните. См.Момент затяжки
• разъем
• защитный колпачок
• новый ленточный хомут.

Затяните зажимы для шланга для обоих шлангов охлаждающей жидкости двигателя.Установите модуль управления. См.Модуль управления, обогреватель охлаждающей жидкости двигателя, замена.

Заключительная проверка

Проверьте работу обогревателя. Проверьте функционирование обогревателя. См.Обогреватель охлаждающей жидкости двигателя, проверка работы.Проверьте на наличие утечки в шлангах охлаждающей жидкости двигателя или топливопроводах.Долейте охлаждающей жидкости, если необходимо.Убедитесь, что во время ремонта не были зарегистрированы никакие коды неисправности.Установите накладку бампера. См.Оболочка, бампер передний, замена.
