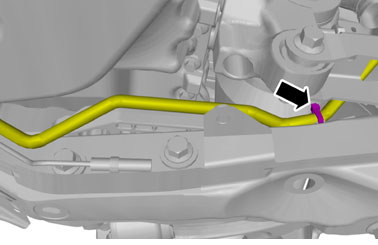

Внутренняя трубка, рулевой механизм (B6324S, B6324S5)

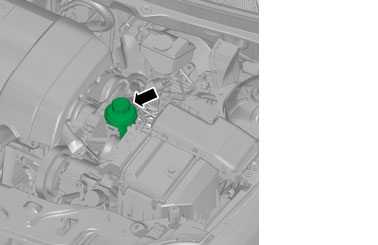

• Всасывание масла из масляного бака сервопривода.

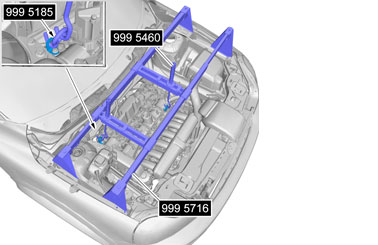

• Установите оба подъемных крюка таким образом, чтобы подушки двигателя немного разгрузились.

• При подъеме автомобиля необходимо использовать следующие гнезда для поддомкрачивания. На опоре домкрата должна иметься резиновая прокладка для защиты автомобиля от повреждений.
• Подъем спереди:Необходимо использовать деревянную предохранительную пластину (20020020 мм) за кронштейном подрамника.
• Подъем сзади:Необходимо использовать деревянную распорку (1708050 мм) перед кронштейном подрамника.

• Снимите правое переднее колесо.

Внимание: Убедитесь в том, что сопряженные поверхности чистые и не имеют следов коррозии и посторонних материалов.
- Смажьте направляющий штифт для обода в центре ступицы.МОНТАЖНАЯ ПАСТА арт. T1161397

Момент затяжки: Колесо к ступице колеса

• Шаг 1: 20 Нм
• Шаг 2: 140 Нм

Моменты затяжки:

• Шаг 1: 30 Нм
• Шаг 2: 75º

🔧 ТРАНСПОРТИР

Затяните до 50 Нм

Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует приподнять примерно на 10 мм таким образом, чтобы панель можно было сдвинуть вперед.

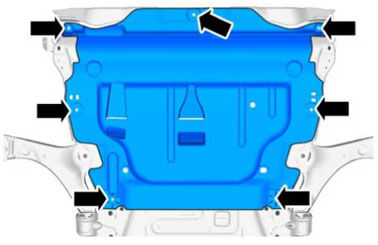

• Поднимите и переместите защитный лист вперед. Снимите защитный лист.

Примечание: Защитный лист устанавливается согласно:

Проверьте на наличие утечки.

Затяните до 80 Нм

Затяните до 50 Нм

Затяните до 50 Нм

Затяните до 24 Нм

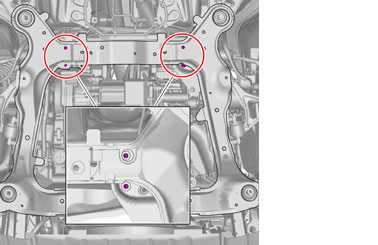

• Осторожно опустите подрамник сзади и убедитесь, что шпильки рулевого механизма освободились от подрамника.

M14Моменты затяжки:

1. Шаг 1: 105 Нм
2. Шаг 2: 120º

🔧 ТРАНСПОРТИРM10Моменты затяжки:

1. 50 Нм

Моменты затяжки:

1. Шаг 1: 12 Нм
2. Шаг 2: 7 Нм

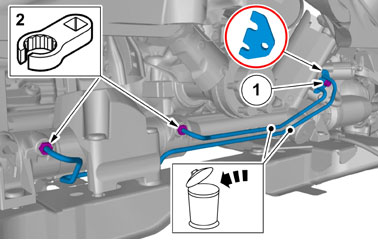

🔧 Открытый ключ для круглых гаек

Внимание: Будьте готовы собрать воду.

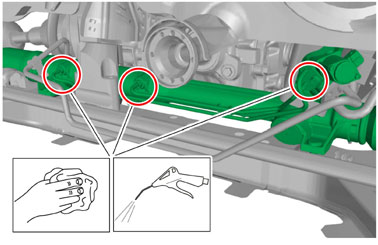

Внимание: Закройте отверстия, чтобы в них не попала грязь.

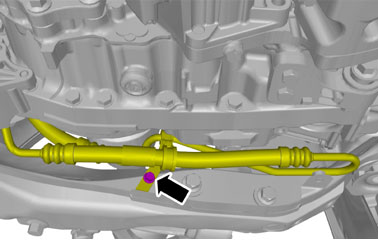

Примечание: Плоская сторона шайбы должна быть обращена к фланцам трубы.

• Только если уплотнительные кольца не удаляются вместе с трубой.

Осторожно: Закройте отверстия, чтобы в них не попала грязь.

Установка производится в обратном порядке.

Жидкость рулевого привода с усилителем арт. 30741424

Заключительные операции

• Залейте в резервуар жидкость для рулевого привода с усилителем, несколько раз поверните рулевое колесо от одного концевого положения до другого при свободно висящих передних колесах и остановленном двигателе.
• Проверьте уровень масла и, при необходимости, долейте.
• Опустите автомобиль, запустите двигатель и поверните рулевое колесо взад-вперед. Проверьте уровень масла и при необходимости долейте масло.

Жидкость рулевого привода с усилителем арт. 30741424

Проверьте на наличие утечки.
