Внутренний замок/ручка задней двери, замена

Задняя дверь

Полностью поднимите стекло.

Снимите:

• ручку стеклоподъемника (механический стеклоподъемник).Крепится винтом под пластмассовой панелью.

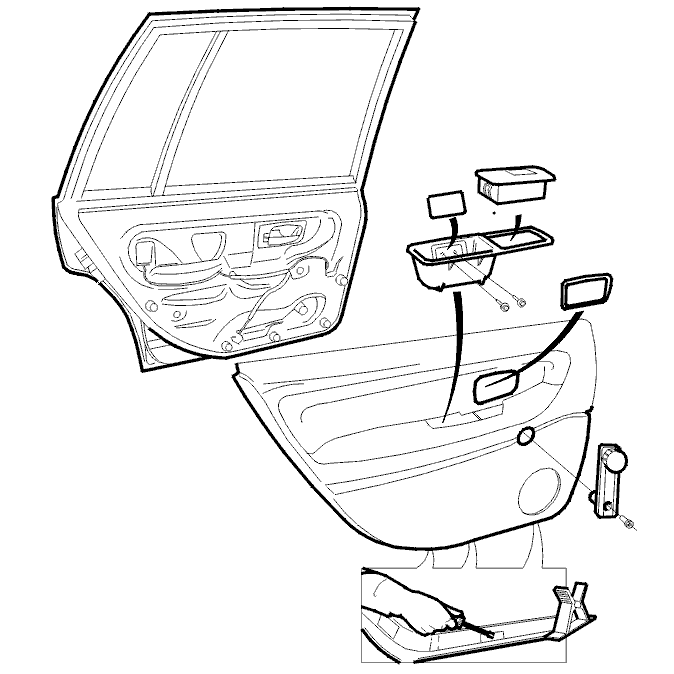

Снимите панель двери:

Снимите нижние пистоны (два).Оттяните нижнюю часть панели (1).Отожмите панель вверх в задней части (2).Снимите панель, оттянув в передней части (3).Освободите проводку из уплотнителя двери.Освободите уплотнитель двери вверху и оттяните его вниз.

Примечание: Не снимайте три пистона в нижней части уплотнителя двери.

Снимите:

• скобу с тяги наружной ручки двери.
• тягу с U-образного крепления.

Высверлите заклепки внутренней ручки двери

Высверлите с помощью сверла диаметром 6 мм.Отсоедините разъемы.

Снимите:

• замок в сборе.
• соединитель тяги с внутреннего замка.

Установите:

• внутреннюю ручку двери (предварительно, пока без заклепок).

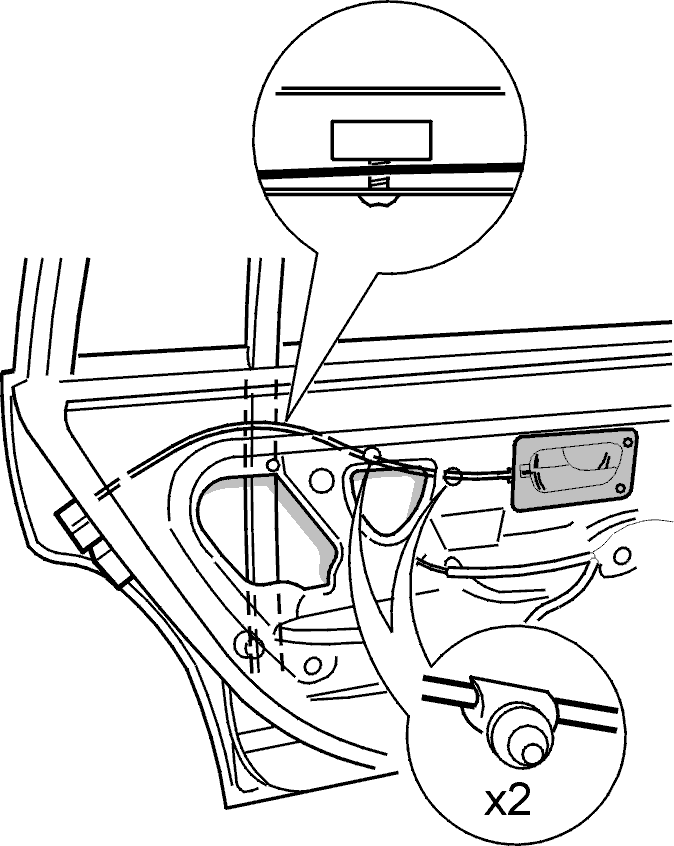

Примечание: Трасса тяги между стойкой и внутренней панелью двери показана на иллюстрации.

Установите:

• соединитель тяги в нейлоновое крепление на внутреннем замке.
• внутренний замок в дверь (не устанавливайте оболочку тяги в U-образное крепление).
• замок в сборе.

Подсоедините тягу с наружной ручки двери

Вдавите оболочку тяги в U-образное крепление кронштейна.

Поставьте заклепки внутренней ручки двери

Вдавите оболочку в скобу.

Примечание: Не используйте гнезда во внутренней панели двери.

Установите:

• разъем.

Проверка функционирование замка.

• уплотнитель двери.
• Панель двери.
