Внутренний замок/ручка передней двери, замена

Передняя дверь

Полностью поднимите стекло.

Снимите:

• окантовку внутренней ручки двери.Воспользуйтесь шпателем для уплотнителей.
• крышки винтов окантовки ручки.Воспользуйтесь шпателем для уплотнителей.
• винты под окантовкой (два)

Снимите:

• панель управления стеклоподъемниками и наружными зеркалами.

Снимите:

• фонарь сигнализации открытия двери.Воспользуйтесь шпателем для уплотнителей.

Снимите:

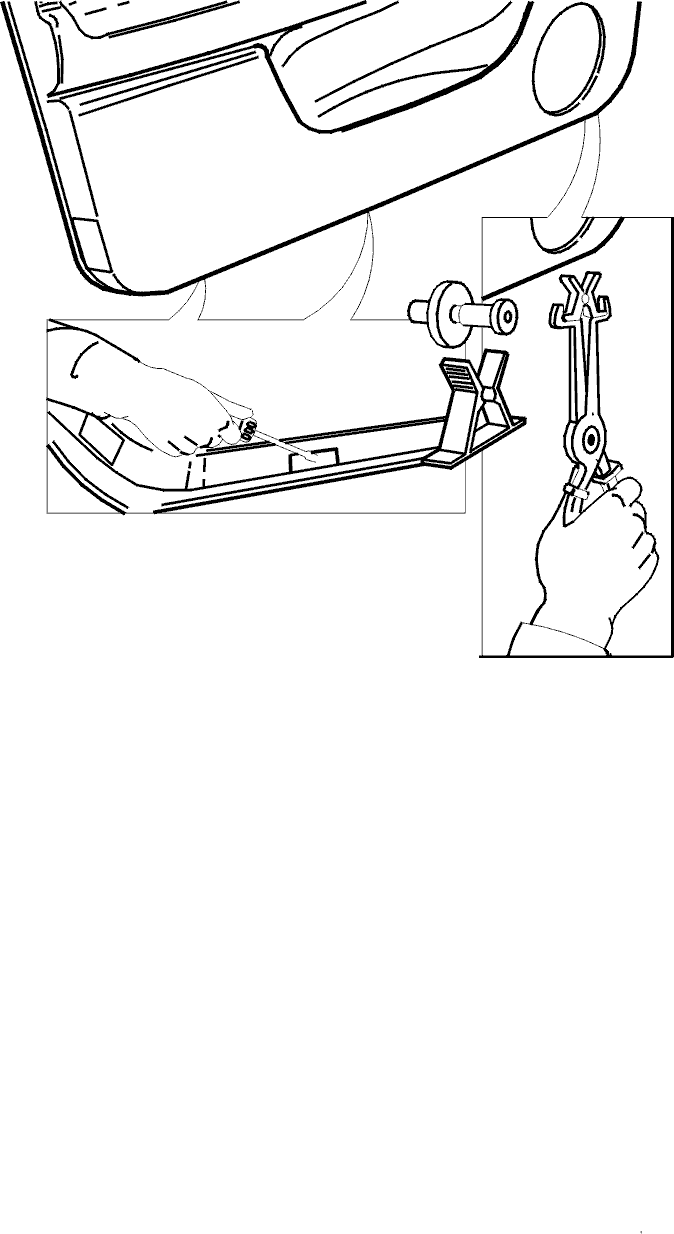

• пистоны в нижней части (3).(Используйте новые щипцы, номер детали 🔧 CLIPS-TÅNG (DEMONT CLIPS/DÖRRPANEL) P960.)

Снимите панель двери:

Оттяните нижнюю часть панели (1).Отожмите панель вверх в задней части (2).Снимите панель, оттянув в передней части (3).Выньте проводку из уплотнителя двери.Освободите уплотнитель двери вверху и оттяните его вниз.

Примечание: Не снимайте три пистона в нижней части уплотнителя двери.

Снимите:

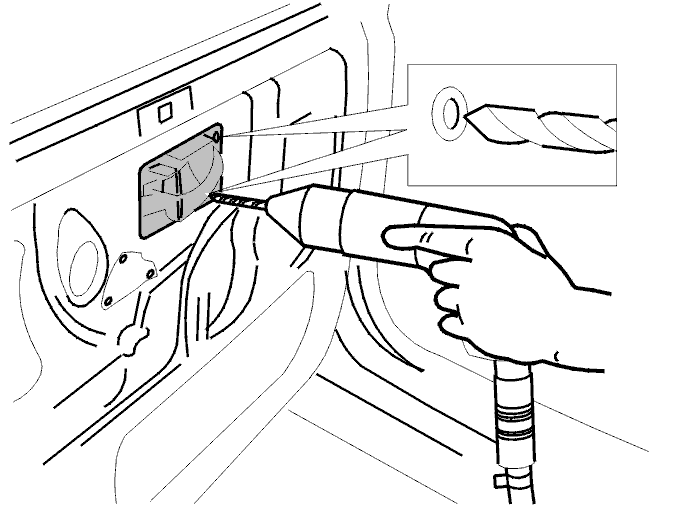

• заклепки крепления внутренней ручки двери.Высверлите с помощью сверла диаметром 6 мм.

Примечание: Используйте ветошь или другой материал, чтобы предотвратить падение опилок и стружки внутрь двери.

Снимите:

• пластину фиксатора.
• тягу
• цилиндр замка

Снимите:

• оболочку тяги с U-образного крепления.

Снимите:

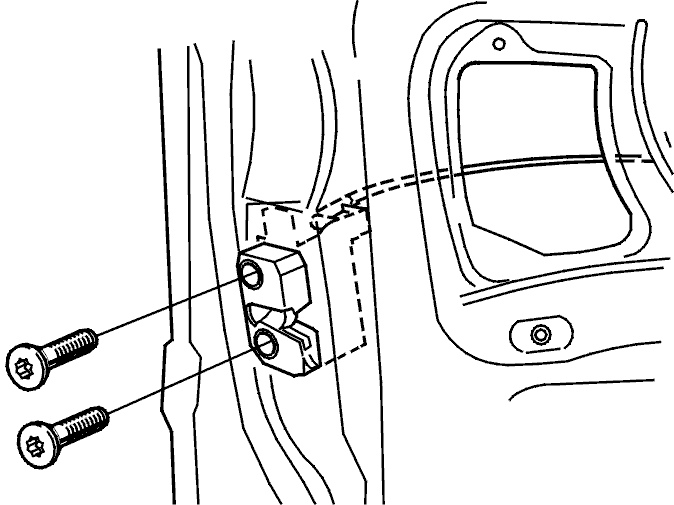

• дверной замок в сборе.

Снимите:

• тягу наружной ручки двери Снимите внутренний замок.

Отсоедините тягу от внутреннего замка

Снимите:

• разъем и ленточный хомут.
• внутреннюю ручку двери.

Установите:

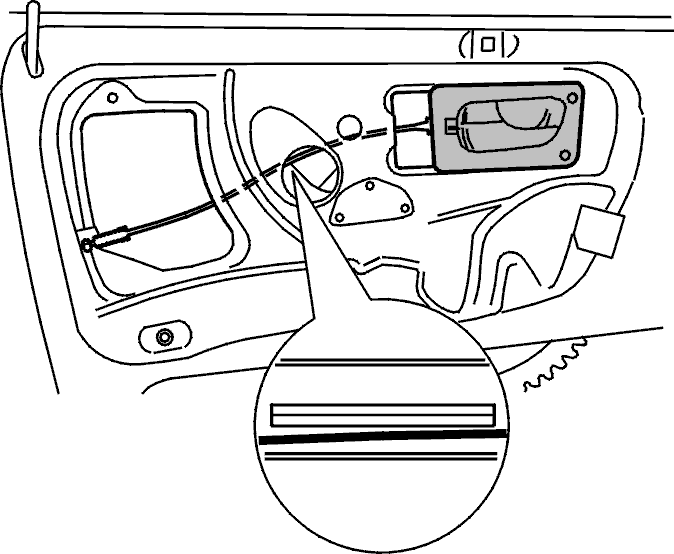

• внутреннюю ручку двери (предварительно, без заклепок).Убедитесь, что тяга расположена между механизмом стеклоподъемника и внутренней металлической панелью двери

Установите:

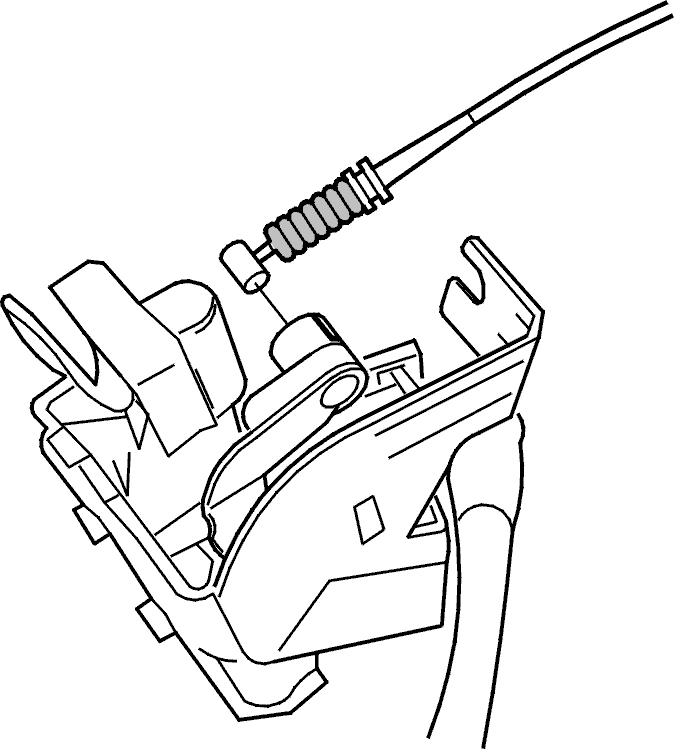

• соединитель тяги в нейлоновое крепление на внутреннем замке.

Установите:

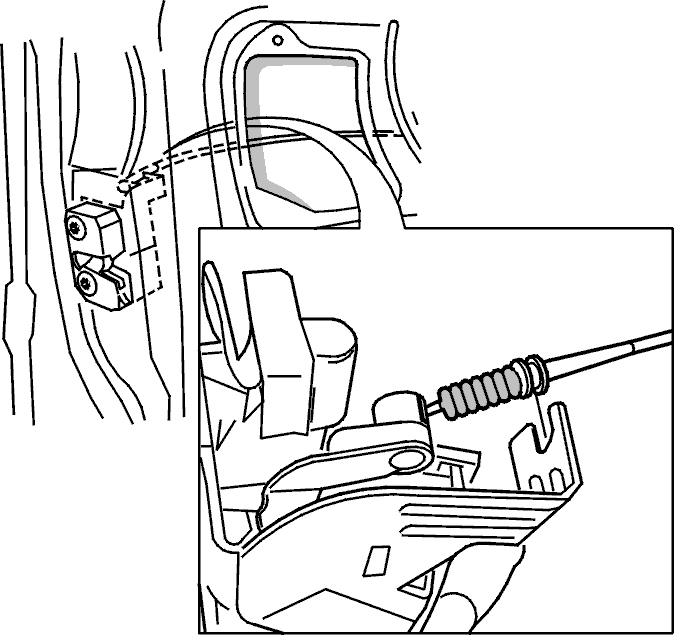

• внутренний замок в дверь (установите оболочку тяги в U-образный кронштейн).
• наружный замок (затяните моментом 24 Н·м)
• оболочку тяги в U-образное крепление.

Установите:

• Цилиндр замка.
• новую тягу (тяга изготовлена из пластмассы и подлежит обязательной замене).
• пластину фиксатора.

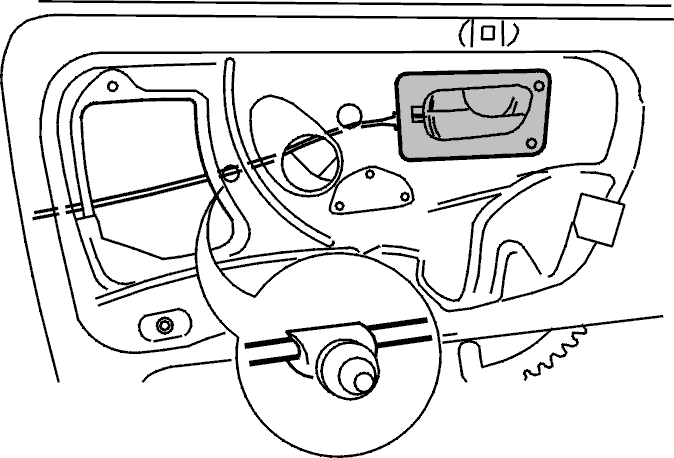

Вдавите оболочку тяги на свое место в U-образном креплении на кронштейне

Заклепки внутренней ручки двери

Вдавите оболочку в скобу

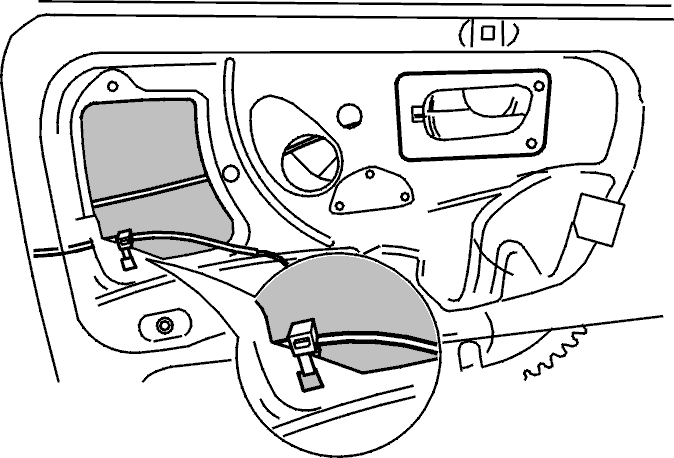

Соедините разъем. Закрепите проводку хомутом

Установите:

• направляющую стекла.Проверьте функционирование замка.
• уплотнитель двери.
• Панель двери.
