Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2008–2013 |
| C70 (06-) | — | 2009, 2010 |
| S40 (04-) | — | 2008–2012 |
| S60 (11-) | — | 2011–2015 |
| S80 (07-) | — | 2009–2015 |
| S80L | — | 2010–2013 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V50 | — | 2008–2012 |
| V60 | — | 2011–2015 |
| V70 (08-) | — | 2009–2015 |
| XC60 | — | 2010–2015 |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| Изоляционная лента | |
| Изопропанол | |
| Масло для коробки передач | 1161838 |
| Масло для коробки передач | 1161839 |
| Прокладочный герметик | 1161059 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Удалите корпус клапана Корпус клапана Корпус клапана Корпус клапана Корпус клапана Корпус клапана
Удалите блок сцепления Блок сцепления
Примечание: Компонент излишен.

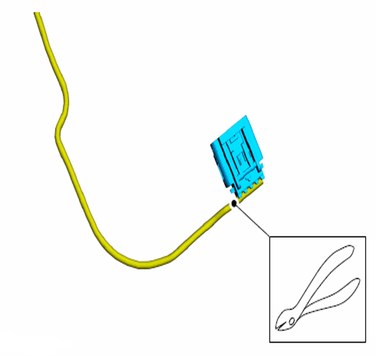

Снимите зажим.

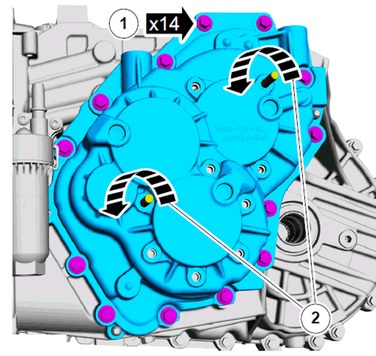

Выверните винты.

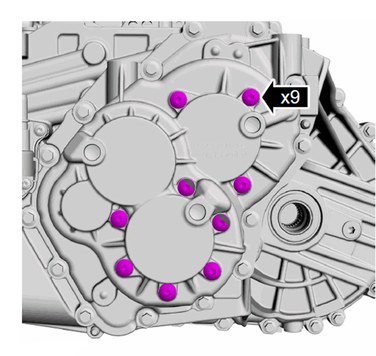

Выверните винты.Удалите отмеченные детали.

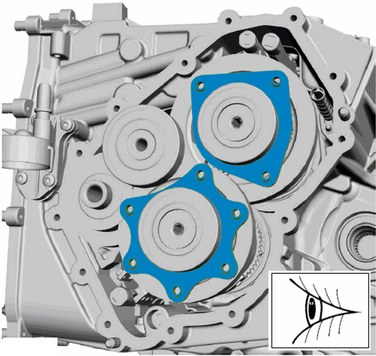

Подсказка: Отметьте расположение компонента.
Примечание: Убедитесь в том, компонент чист и свободен от постороннего материала и смазки.

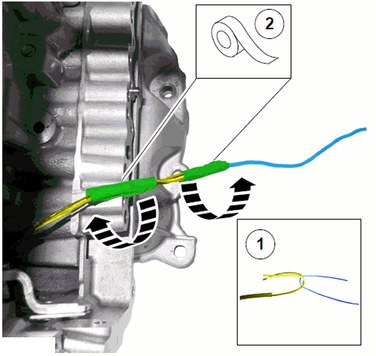

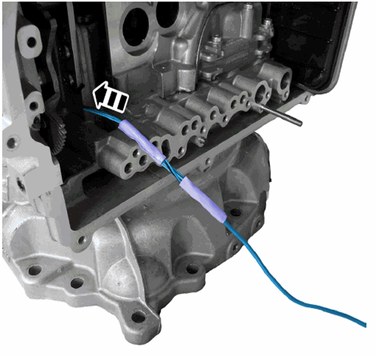

- Используйте соответствующий провод, чтобы временно удлинить проводку датчика.
- Изоляционная лента
- Изопропанол

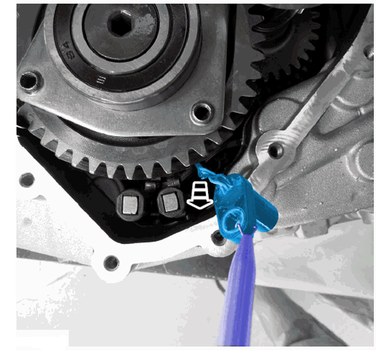

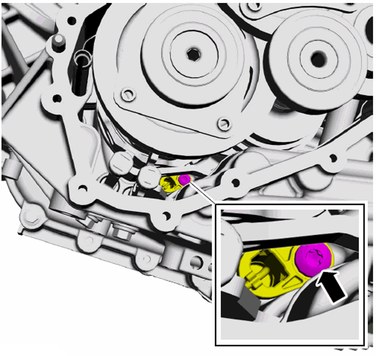

Выверните винт.Магнитный держатель головок
МагнитТелескопический ручка, магнитная
Установка
Примечание: Убедитесь в том, что используется новый компонент.

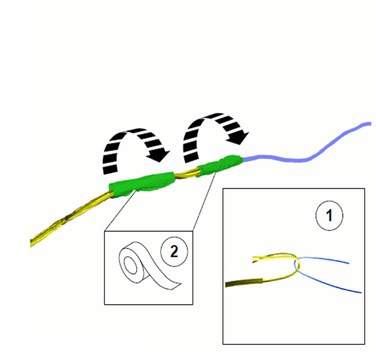

Изоляционная лента
Сварочный пруток

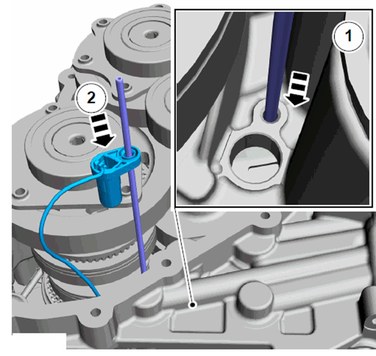

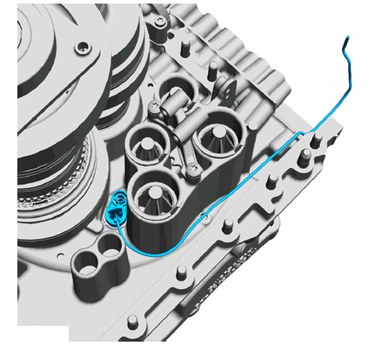

Осторожно: Убедитесь в том, что провод протянут правильно.
Внимание: Убедитесь, что датчик установлен правильно.
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

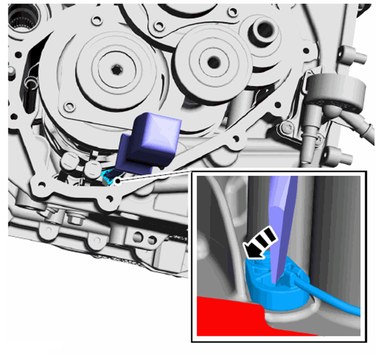

Установите винт.🔩 Момент затяжки: 10 Н·мМагнитный держатель головок

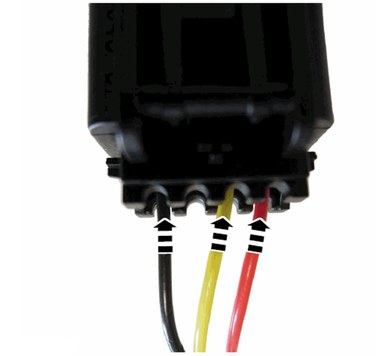

Подсоедините клеммы жгута проводки в контактном разъеме следующим образом.
Осторожно: Убедитесь, что компоненты располагаются правильно.

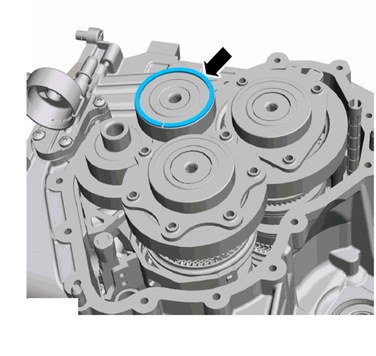

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
Изопропанол
Осторожно: Убедитесь, что компонент располагается в правильном положении.
Масло для коробки передач арт. 1161838Масло для коробки передач арт. 1161839

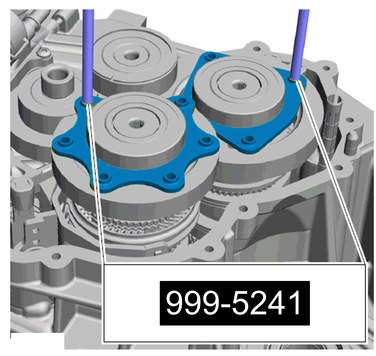

🔧 НАПРАВЛЯЮЩИЙ ПАЛЕЦ (КОМПЛЕКТ (2)-ПОВЫШАЮЩАЯ ПЕРЕДАЧА) AW70,71

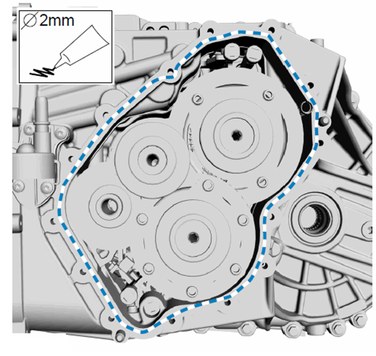

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.
Прокладочный герметик арт. 1161059

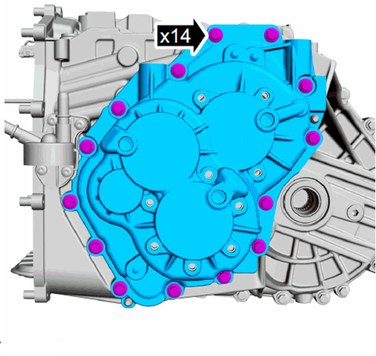

- Установите винты.
- 🔩 Момент затяжки: 30 Н·м
- Снимите инструмент.
Установите винты.🔩 Момент затяжки: 30 Н·м
Установите в обратном порядке.
