Вкладыш заднего подрамника, замена (2003, 2004)

Раннее исполнение вкладыша

Этот метод замены относится к раннему исполнению вкладыша. На иллюстрации показано раннее исполнение.Метод замены на вкладыш нового исполнения, см.: Вкладыш заднего подрамника, замена.

Снимите:

• задние колеса
• винты в кронштейне под выхлопной трубой.

Установите подъемную площадку под подрамником.Установите подъемную площадку так, чтобы груз можно было снять с винтов подрамника.Выверните 2 задних винта.Осторожно опустите подрамник приблизительно на 70 мм.

Снятие втулки

Примечание: Отметьте положение вкладыша по отношении к вспомогательному рычагу.

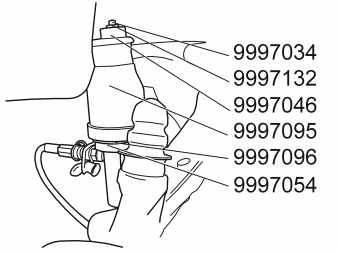

Установите гидравлический цилиндр. Используйте 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X) с 🔧 RING, насадку: 🔧 HYLSA, оправку: 🔧 DORN (800 AWD, P2X), гайку: 🔧 MUTTER M12 и соединительную тягу: 🔧 DRAGSTÅNG M12X400 (800 AWD, P2X).Вытяните втулку.

Установка вкладыша в новом исполнении

На иллюстрации показано новое исполнение.

Примечание: Направьте вкладыш относительно подрамника, как показано на иллюстрации.

Прижмите вкладыш.

Используйте специальный инструмент:

• 🔧 HYDRAULISK HÅLCYLINDER вместе с 🔧 HYDRAUL PUMP
• 🔧 MOTHÅLL
• 🔧 HYLSA
• 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X)
• 🔧 DRAGSTÅNG M14X400 (800 AWD, P2X)

Примечание: Выемка на шайбе (см. стрелку) должна быть направлена вперед, чтобы опора заливной трубы стала в правильное положение.

Используйте 🔧 HYDRAULISK HÅLCYLINDER вместе с 🔧 HYDRAUL PUMP

Прижмите шайбу.

Используйте специальный инструмент:

• 🔧 MOTHÅLL должна быть повернута ровной стороной к вкладышу
• 🔧 DORN должна быть повернута ровной стороной к шайбе
• 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X)
• 🔧 HYDRAULISK HÅLCYLINDER вместе с 🔧 HYDRAUL PUMP
• 🔧 DRAGSTÅNG M14X400 (800 AWD, P2X)

Осторожно поднимите заднюю часть автомобиля.

Внимание: Всегда проверяйте, чтобы автомобиль опирался на подъемные рычаги подъемника когда Вы работаете с подъемным столом.

Установите:

• винты для подрамника, 2 шт. Затяните согласно: Момент затяжки
• консоль заправочной трубы
• 2 винта M8 в кронштейне под выхлопной трубой.

Уберите подъемную площадку.

Установите задние колеса. См. Установка колес.
