Вибрация тормозов, проверка и регулировка

Установка специальных инструментов на передних тормозных дисках

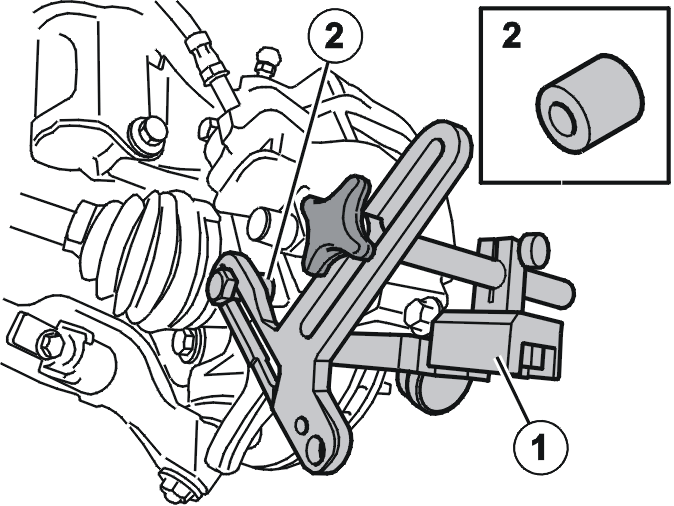

Выверните нижний винт из кронштейна суппортов тормоза.Установите измерительный инструмент 999 5418 и держатель 999 5773 (1), как показано на иллюстрации. Используйте винт номер 95 5349 и распорку (2).Отрегулируйте держатель 999 5773, так чтобы от не опирался на щиток тормоза или суппорт тормоза.

Примечание: Убедитесь, что измерительный инструмент установлен правильно.

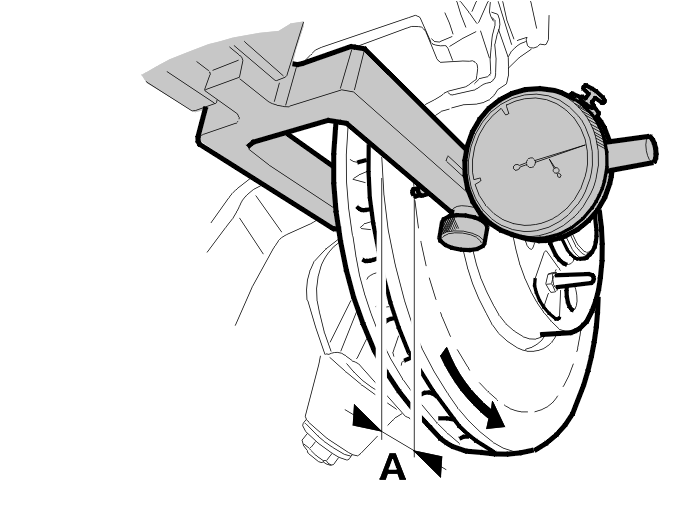

Делайте измерения (А) на тормозном диске в 20 мм от края.

Осторожно: Поверните передний край тормозного диска (для левой стороны - против часовой стрелки, а для правой стороны - по часовой стрелке), так чтобы никакой люфт в держателе 999 5773 не повлиял на результат измерения.

Пользуйтесь защитными перчатками, чтобы защитить пальцы.

Максимально допустимый разброс толщин (DTV):

Тормозной диск, передний, измерение

Измерьте тормозной диск на одной стороне спереди.

Если разброс толщин (DTV) больше, чем данное максимальное значение, выберите вариант A1.

Если разброс толщин (DTV) меньше, чем данные максимальные значения, измерьте передний тормозной диск на другой стороне.

Если разброс толщин (DTV) больше, чем данное максимальное значение, выберите вариант A1.

Если разброс толщин (DTV) меньше, чем данное максимальное значение, выберите вариант A3.

A1. Замена обоих передних тормозных дисков

Чтобы заменить передние тормозные диски, см. VIDA:Ремонт и установкаФункциональная группа 51Тормозной диск, передний, замена

Продолжайте выполнением варианта A2.

A2. Тормозные диски, задние, измерение

Установите измерительный комплект 999 5418, см. VIDA:Очистка, проверка и регулировкаФункциональная группа 51Измерение разброса толщин (DTV) на заднем тормозном диске

Установите держатель 999 5773.

Измерьте тормозной диск на одной стороне сзади.

Если разброс толщин (DTV) больше, чем данное максимальное значение, выберите вариант A3.

Если разброс толщин (DTV) меньше, чем данные максимальные значения, измерьте задний тормозной диск на другой стороне.

Если разброс толщин (DTV) больше, чем данное максимальное значение, выберите вариант A3.

Если разброс толщин (DTV) меньше, чем данное максимальное значение: ремонт завершен.

A3. Замена обоих задних тормозных дисков

Чтобы заменить задние тормозные диски, см. VIDA:Ремонт и установкаФункциональная группа 51Тормозной диск, задний, замена
