Входные и выходные сигналы (1999, 2000)

Применимость

Модель	Двигатель	Год
S80 (-06)	—	1999, 2000

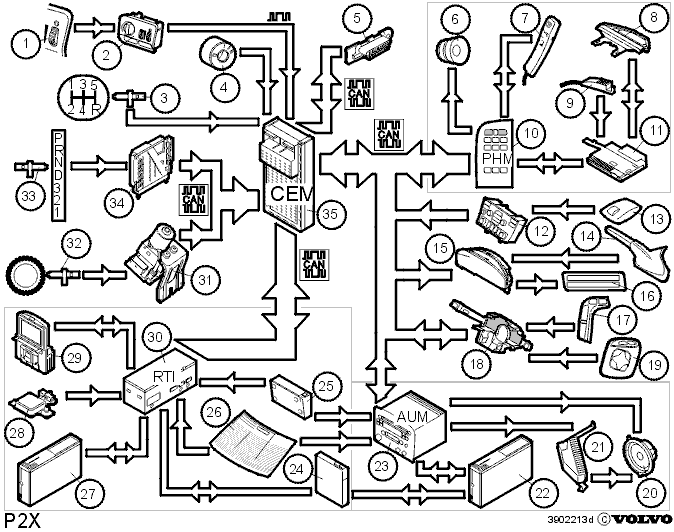

D3902213

Общее описание системы

Реостат
LSM
Датчик передачи заднего хода
Выключатель зажигания.
Разъем передачи данных (DLC)
Громкоговоритель телефонной системы громкоговорения.
Телефонная трубка
Телефонная антенна
Микрофон телефонной системы громкоговорения.
модуль автомобильного телефона
Блок автомобильного телефона
CCM
Датчик солнечного излучения
Датчик стояночного тормоза
DIM
Дисплей
Цифровая клавиатура на рулевом колесе
модуль рулевого колеса
Управление системой RTI
Громкоговорители
Отдельный усилитель
Проигрыватель компакт-дисков Аудио
Модуль управления системы звуковоспроизведения
Телевизионный приемник
Дополнительная антенна в бампере
Антенна в заднем стекле
Проигрыватель дисков CD-ROM
Антенна системы GPS
Дисплей
Блок RTI
ABS
Датчик скорости автомобиля (VSS)
Датчик передачи заднего хода
TCM
Центральный электронный модуль

Входные сигналы PHM

Звуковые сигналы из микрофона телефонной системы
громкоговорения (через телефонный блок).Связь системы GSM от телефонной антенны (через
телефонный блок).Звуковой сигнал из телефонной трубки.Центральный электрический модуль (СЕМ) посылает на
телефонный модуль (PHM) следующие сигналы:

Сигнал, регулирующий подсветку цифровой клавиатуры.
Скорость автомобиля, взятая из системы ABS, регулирует силу звука в телефонной системе (ASC - Автоматическая регулировка громкости).
Ответчик для определения подлинности ключа зажигания для доступа к PIN-коду.
Управляющие сигналы от цифровой клавиатуры в ступице рулевого колеса.
Глобальные параметры.
Сигналы из системы VIDA через разъем передачи данных (DLC).

Сигнал, управляющий подсветкой цифровой клавиатуры
является комбинацией сигналов от датчика солнечного
излучения, соединенного с системой ССМ, и реостата,
соединенного с модулем выключателя
подсветки.Цифровая клавиатура в ступице рулевого колеса
соединена к модулю рулевого колеса, который сообщается
с цифровой клавиатурой телефонного модуля (РНМ). При
активировании телефонного модуля,
приоритет отдается телефонной системе, а цифровая
клавиатура звуковоспроизводящей системы,
расположенная на рулевом колесе, отключается. Если
телефонный модуль получает сигналы, указывающие на то,
что модуль рулевого колеса не функционирует, все
сигналы, поступающие от модуля рулевого колеса
игнорируются.Глобальным параметром может быть, например, выбор
языка.

Выходные сигналы PHM

Связь системы GSM с телефонной антенной (через
телефонный блок).Звуковой сигнал к громкоговорителю телефонной
системы громкоговорения.Звуковой сигнал к телефонной трубке.Телефонный модуль посылает следующие сигналы.

Текстовые сообщения, касающиеся телефонной системы, посылаются из телефонного модуля на модуль снабжения водителя информацией (DIM), который воспроизводит их на экране.
В случае звонка модуль системы звуковоспроизведения принимает сигнал и приводит в действие функцию подавления системы звуковоспроизведения.
Сигналы к системе VIDA через диагностический разъем (DLC).

Если телефонная система прекращает работать, она
перестает посылать сигнал связи телефонного модуля, в
результате чего центральный электрический модуль (CEM)
информирует остальные модули о том,
что телефонный модуль не работает. Если модуль
снабжения водителя информацией (DIM) получает 20 таких
сообщений, и ключ зажигания находится в положении I или II,
на экране дисплея появится
предупреждающее сообщение.Если телефонный модуль получает сигнал о том, что
модуль снабжения водителя информацией (DIM) не работает,
функциональные возможности телефонной системы
уменьшаются. В этой ситуации можно лишь
сделать телефонный звонок, либо принять его.

Входные сигналы модуля звуковоспроизводящей

системы (AUM)

Звуковой сигнал от проигрывателя компакт-дисков CD.Звуковой сигнал и сигнал от телевизионного приемника
для указания настройки на волну станции. Звук
воспроизводится в многоканальном монофоническом
режиме всеми громкоговорителями.Звуковой сигнал из блока RTI. Звук воспроизводится
громкоговорителем двери водителя.Радиоприем FM/AM от антенны, вмонтированной в заднее
стекло.Радиоприем FM от дополнительной антенны в заднем
бампере в момент, когда задействована функция
разнесения (HU-4XX и выше).Центральный электрический модуль (СЕМ) посылает
модулю системы звуковоспроизведения (AUM) следующие
сигналы:

Сигнал, регулирующий подсветку цифровой клавиатуры (зависящий от датчика солнечного излучения и реостата).
Сигнал, регулирующий подсветку дисплея (зависящий от датчика солнечного излучения и реостата).
Скорость автомобиля регулирует силу звука в телефонной системе (ASC - Автоматическая регулировка громкости).
В случае звонка сигнал из телефонного модуля приводит в действие функцию подавления системы звуковоспроизведения.
При активировании телефонного модуля, он посылает сигнал, который отключает цифровую клавиатуру в ступице рулевого колеса, которой управляется модуль системы звуковоспроизведения.
Глобальные параметры.
Сигналы из системы VIDA через разъем передачи данных (DLC).

Выходные сигналы модуля звуковоспроизводящей

системы (AUM)

Звуковой сигнал ко всем громкоговорителям (в
зависимости от оборудования).Звуковой сигнал к отдельному силовому усилителю (в
зависимости от оборудования).Управляющий сигнал для выбора диска, звуковой дорожки,
для поиска в проигрывателе компакт-дисков CD.Сигнал для настройки каналов в телевизионном
приемнике.Сигналы на VIDA через центральный электрический модуль
(CEM) и разъем передачи данных (DLC).

Входные сигналы RTI

Сигнал положения от антенны GPS.Сигналы для TMC/FM-MPX от дополнительной антенны в заднем
бампере.Сигналы для FM-MPX от антенны, вмонтированной в заднее
стекло.Управляющий сигнал от пульта дистанционного
управления через экран дисплея.Видеосигнал от телевизионного приемника.Цифровой сигнал, который содержит информацию об
изображении, звуке и програмном обеспечении
проигрывателя дисков CD ROM.Центральный электрический модуль (СЕМ) посылает
системе RTI следующие сигналы:

Сигнал, регулирующий яркость подсветки, от реостата, подсоединенного к модулю выключателя подсветки (LSM).
Сигнал, если включена передача заднего хода.
Сигнал от модуля снабжения водителя информацией (DIM), если стояночный тормоз задействован.
Сигнал скорости автомобиля от ABS.
Управляющие сигналы от системы RTI через модуль рулевого колеса.
Глобальные параметры.

Если автомобиль оснащен автоматической коробкой
передач, выключатель фонаря заднего хода подключен к
модулю управления коробки передач (TCM), который посылает
сигнал в центральный электрический
модуль (CEM), если задействована передача заднего хода.
Если автомобиль оснащен ручной коробкой передач,
выключатель фонаря заднего хода подключен напрямую к
центральному электрическому модулю (CEM).Если включен стояночный тормоз, это означает, что
автомобиль не движется, и что телевизионным
приемником можно пользоваться.Сигнал скорости автомобиля из системы ABS используется
системой RTI для определения точного местоположения
автомобиля. Этот сигнал совмещен с гиро-сигналами,
сигналами системы GPS и
картографическими данными. Если автомобиль оснащен
автоматической коробкой передач, система RTI также
получает сигнал скорости автомобиля из модуля
управления коробки передач (TCM).Сигнал включения задней скорости используется
блоком RTI, указывая на то, в каком направлении движется
автомобиль. Сигнал GPS, определяющий местоположение,
недостаточно точен, чтобы
регистрировать короткие перемещения в обратном
направлении. Гиро-блок системы RTI не может определить
двигается ли автомобиль вперед или назад. Если
автомобиль меняет направление движения без
перемещения назад, гиро-система установит это.

Выходные сигналы RTI

Видеосигнал от телевизионного приемника на экран
дисплея.Цифровой сигнал с видеоизображением от
проигрывателя дисков CD-ROM на экран дисплея.Цифровой сигнал со звуковой информацией от
проигрывателя дисков CD-ROM к модулю звуковоспроизведения
для воспроизведения в громкоговорителе двери
водителя.Управляющий сигнал для выбора диска, звуковой дорожки,
для поиска в проигрывателе дисков CD ROM.Сигнал для настройки изображения в телевизионном
приемнике.

Примечание: Внимание! Этот сигнал приходит от сигналов
устройства дистанционного управления и проходит через
модуль звуковоспроизведения.

Сигналы на VIDA через центральный электрический модуль
(CEM) и разъем передачи данных (DLC).
