Ветровое стекло, вклеенное полиуретановым клеем, 960, замена

Снимите:

• окантовку вокруг ветрового стекла. С помощью изогнутого шпателя аккуратно снимите с каждого пистона.
• рычаги стеклоочистителей.

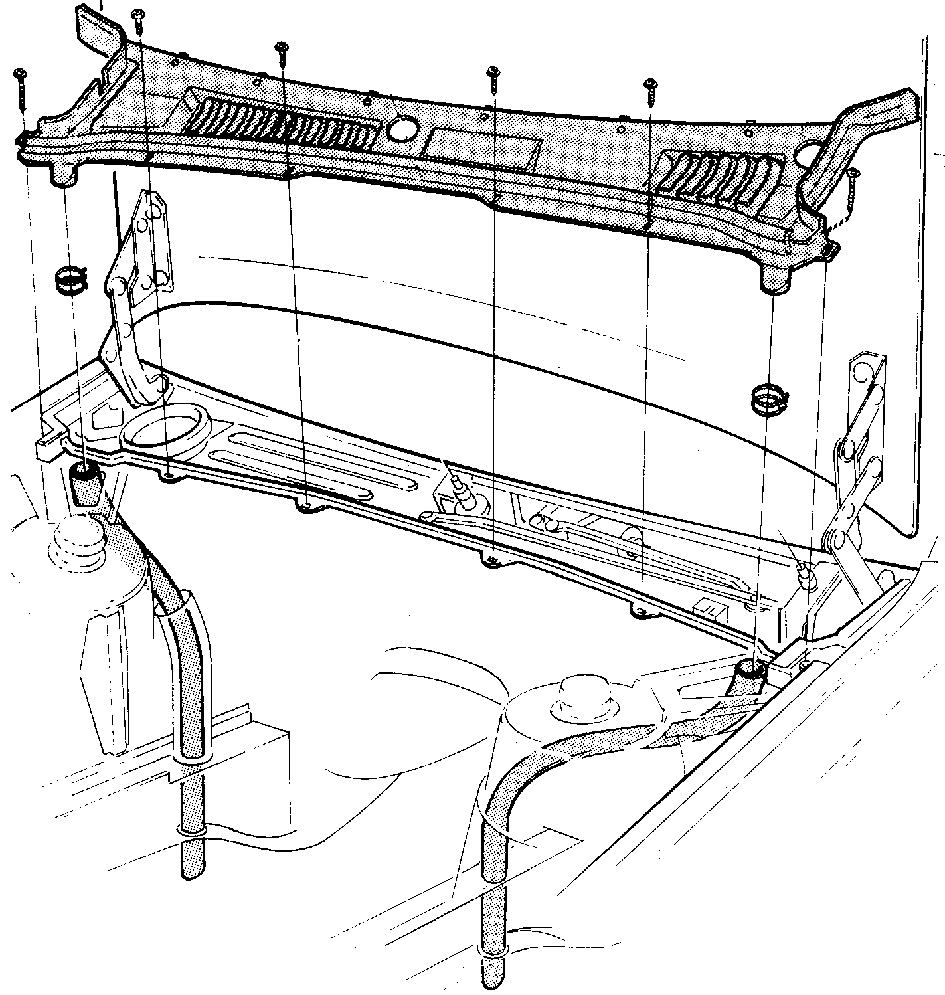

• пластмассовую крышку с ниши стеклоочистителей (крышка воздухозаборника). Может быть достаточно наклонить крышку вперед, не отсоединяя дренажные шланги. Выверните на 1-2 оборота ближайшие к ветровому стеклу винты.

Для защиты лакокрасочного покрытия наклейте полоски липкой ленты вокруг проема ветрового окна (по бокам и сверху).Закрепите рояльную струну в упоре.Применяется струна длиной около 50 см.С наружной стороны очистите ветровое стекло от крупных частиц.Перед снятием ветрового стекла промойте его водой и продуйте сжатым воздухом для удаления загрязнений.

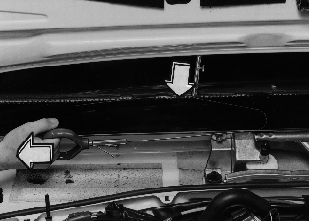

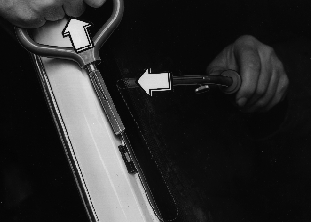

С помощью круглогубцев с изогнутыми губками проденьте струну сквозь слой полиуретанового клея изнутри автомобиля наружу.

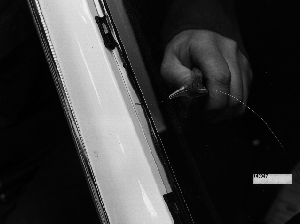

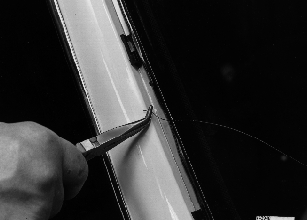

Вытяните струну круглогубцами снаружи.

Примечание: При резании клея будьте осторожны, чтобы не повредить лакокрасочное покрытие.

Закрепите струну в рукоятке.

Выполняйте данную операцию вдвоем:С силой прижмите упор к внутренней кромке слоя полиуретанового клея как можно дальше от исходной точки.Равномерно тяните за рукоятку снаружи.По мере необходимости останавливайтесь и переставляйте упор вперед.Постоянно держите струну в натянутом состоянии.Будьте осторожны, чтобы не повредить внутреннюю облицовку.

В углах:Прижмите упор в углу и тяните за рукоятку снаружи, пока струна также не дойдет до угла.

Примечание: Следите, чтобы струна не зацепилась за угол ветрового стекла.

В нижних углах:Воспользуйтесь более длинной струной, встаньте снаружи с другой стороны автомобиля и тяните струну.

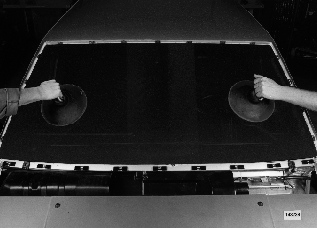

Прикрепите к стеклу присоски с рукоятками и извлеките ветровое стекло.Положите ветровое стекло на стенд.

Срежьте слой старого клея с кузова.Воспользуйтесь 13 мм стамеской.Оставьте на кузове слой клея толщиной лишь несколько миллиметров.

Примечание: Не повредите лакокрасочное покрытие.

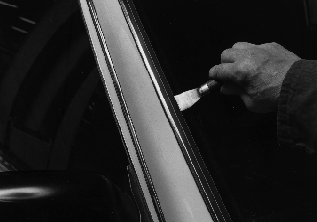

Не трогайте клей пальцами.Нанесите на фланец кузова активатор PUR/RIM.

Измерьте расстояния от нижней кромки ветрового стекла до нижней кромки валика клея.Запишите значение размера.

Если ветровое стекло будет использовано повторно:С помощью стеклянного скребка тщательно соскоблите с поверхности ветрового стекла остатки клея.

Примечание: Не повредите черную эмаль.

Осторожно: Очистите кромки ветрового стекла с помощью очистителя Н (черная пробка).

Это особенно важно, если автомобиль некоторое время простоял со снятым ветровым стеклом.

Установите:

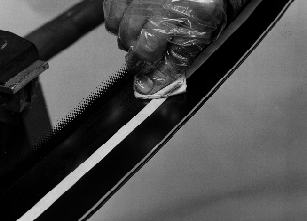

Необходимо, чтобы полиуретановый клей имел комнатную температуру (около 20 °С).При температуре ниже комнатной, клей имеет повышенную вязкость, что затрудняет его применение.Осмотрите лакокрасочное покрытие:Если лакокрасочное покрытие имеет повреждения, нанесите шпатлевочную грунтовку и подкрасьте поврежденный участок.После ремонта панелей:Если производились замена или ремонт какого-нибудь элемента рамы ветрового окна, то после нанесения нижнего лакокрасочного покрытия, фланец кузова необходимо прикрыть защитной лентой.Снимите защитную ленту после нанесения верхнего покрытия.Осушите стекло очистителем Н.Нанесите активатор для стекла (желтая пробка).Отмерьте расстояние от нижней кромки ветрового стекла до места, где был нанесен полиуретановый клей: См. результат предыдущего измерения.Используйте маскировочную ленту: Приклейте ленту, чтобы ее верхняя кромка располагалась там, где должна быть нижняя кромка клея.Протрите боковые поверхности и участок ветрового стекла на уровне верхней кромки ленты очищающей жидкостью (желтая пробка).

Осторожно: Работайте в перчатках.

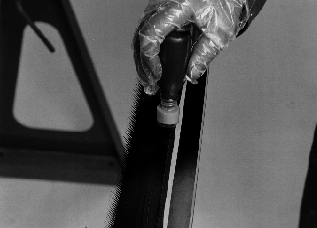

Нанесите на фланец кузова активатор PUR/RIM.Тщательно взболтайте пузырек с грунтовкой.Перелейте грунтовку в прозрачную бутылочку.Наверните крышку на пластмассовую бутылочку, переверните ее вверх дном и сдавливайте, пока фетровый аппликатор не пропитается грунтовкой (почернеет).Нанесите грунтовку на ветровое стекло.(Для повторно используемого ветрового стекла тоже.)Прижмите упор к кромке ветрового стекла.Сначала нанесите грунтовку на боковые и верхнюю кромки.Наносите обильно, но не так много, чтобы грунтовка стекала.

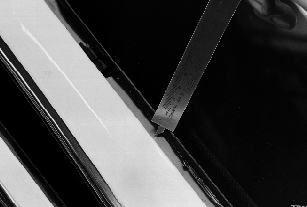

Обрежьте выступающую кромку вокруг фетра на крышке бутылочки с грунтовкой.Нанесите грунтовку на нижнюю часть до края ленты.Подождите, пока поверхность грунтовки станет матовой.Прижмите прокладки к фланцу кузова.

Примечание: Все прокладки черного цвета, за исключением прокладок, располагающихся у стоек А, которые имеют синий цвет.

Замените поврежденные пистоны окантовки.Вставьте патрон с клеем в пистолет.Поставьте наконечник.

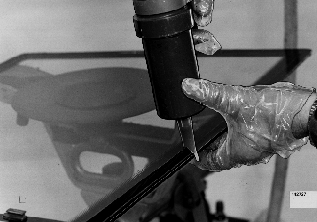

Нанесите клей на стекло.Держите пистолет под прямым углом к стеклу.Следите, чтобы валик клея был равномерным и не имел разрывов, так как в противном случае соединение будет негерметичным.

Примечание: Во время приклеивания ветрового стекла держите боковые окна открытыми.

В противном случае, может произойти смещение ветрового стекла при закрывании двери.В течение 10 минут после нанесения клея вставьте ветровое стекло на свое место.Прижмите ветровое стекло рукой.Зазор вдоль боковых и верхней кромок должен быть одинаков.

Прикрепите ветровое стекло к крыше.Используйте несколько полосок липкой ленты.

Измерьте вертикальное положение ветрового стекла штангенциркулем.

Примечание: При применении двухкомпонентного полиуретанового клея автомобиль можно использовать только через три часа. При применении однокомпонентного полиуретанового клея автомобиль можно использовать только через двадцать четыре часа.

Снимите ленту.

Примечание: Различие толщины ветрового стекла.

Установите:

• окантовку.
• пластмассовую крышку ниши стеклоочистителей.

Примечание: Если автомобиль оборудован надувной подушкой безопасности (SRS), приклейте на новое ветровое стекло этикетку (номер детали 3517690-8).
