Ветровое стекло, вклеенное бутилом, 940 -1993

Снимите:

• рычаги стеклоочистителей.
• резиновые шайбы рычагов стеклоочистителей. Поверните на пол-оборота и вытяните вертикально.
• накладку.

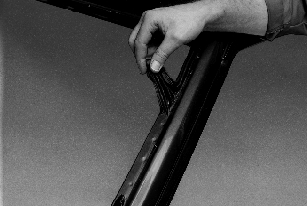

• окантовку стоек А.
• окантовку у крыши.

Воспользуйтесь шпателем. Доработайте его, как показано на рисунке.Вставьте шпатель под окантовку.Найдите центральную пластину пистона.Аккуратно отожмите центральную пластину пистона, прижимая шпатель к стеклу (см. рисунок).

Снимите целое ветровое стекло:

Выполняйте данную операцию вдвоем:

Один человек садится на любое переднее сиденье.

Упритесь ногой в ветровое стекло (сначала снимите обувь).

Держите ногу выше середины ветрового стекла, чтобы можно было начать резать бутиловую ленту сверху.

При появлении просвета, вырезайте ветровое стекло с помощью ножа.

Когда ветровое стекло начнет отходит, второй человек придерживает и оттягивает его.

Снимите разбитое ветровое стекло

Вырезайте ветровое стекло с помощью ножа.

Очистите:

Удалите остатки бутиловой ленты с:

• рамы ветрового стекла.
• ветрового стекла (если оно будет использоваться повторно).

Протрите раму ветрового окна и сопрягаемые поверхности бутиловой грунтовкой.Нанесите грунтовку на:

• поверхность контакта рамы ветрового окна с бутиловой лентой.
• поверхность контакта ветрового стекла с бутиловой лентой. Ширина слоя грунтовки минимум 20 мм.

Дайте грунтовке высохнуть не менее двух минут.

Примечание: Грунтовка не должна иметь желеобразную консистенцию.

Это означает, что истек срок ее годности.

Наклейте бутиловую ленту:Метод 1: Размотайте ленту вдоль внутренней кромки рамы ветрового окна.Стык (косой срез) должен располагаться на одной из стоек А.Снимите бумажную подложку с ленты.Метод 2: Разматывайте ленту, одновременно снимая бумажную подложку.Снимите старые опорные пистоны, удерживающие ветровое стекло от сползания.С каждой стороны установите новые пистоны на вторые сбоку Т-образные держатели.Поставьте пистоны облицовочной окантовки.Выполняйте данную операцию вдвоем:Установите ветровое стекло на свое место.Воспользуйтесь присосками с рукоятками.Отцентрируйте ветровое стекло по горизонтали.Зазор между стеклом и крышей должен быть равен зазору между стеклом и стойками А.При необходимости отрегулируйте опорные пистоны.

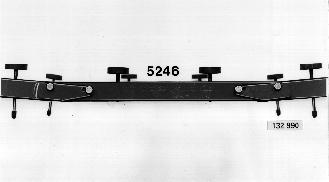

Установите держатель 5346

Держатель должен находиться в среднем положении для ветрового стекла.См. иллюстрацию.Установите на максимальную высоту.Четыре внешние регулируемые упора должны быть полностью ввернуты.

Установите держатель на свое место.Он должен занимать центральное положение по горизонтали и по вертикали.Четыре нерегулируемые упора посередине должны только касаться ветрового стекла.

Закрепите держатель струбцинами 5247

(Выполняйте следующую операцию вдвоем.)Четыре угловые упора струбцин должны лежать параллельно ветровому стеклу.Проверьте, что четыре упора посередине не давят на ветровое стекло, а лишь касаются его.Отрегулируйте упоры:Поверните четыре внешних упора с каждой стороны к ветровому стеклу и вверните их до соприкосновения с ветровым стеклом.Расположите два внешних упора с каждой стороны вблизи струбцин (см. иллюстрацию).При запрессовке стекла на свое место упоры не должны касаться струбцин.Запрессуйте стекло.Запрессовывайте струбцинами, соблюдая крайнюю осторожность.Поверните рукоятки всех струбцин на один оборот (выполняется одновременно).Поверните рукоятки струбцин с одной стороны на 1/4 оборота.Поверните рукоятки на 1/4 оборота с другой стороны.Подождите 30 секунд.Снова поверните рукоятки с первой стороны.При приближении ветрового стекла к нужному месту посадки следует поворачивать рукоятки струбцин менее, чем на 1/4 оборота.Измерьте окончательное положение посередине верхней и нижней кромок.Измерьте окончательное положение посередине стоек А.Расстояние между внешней поверхностью ветрового стекла и облицовкой должно составлять 9 - 10,5 мм.Снимите держатель.Установите:

• окантовку.
• накладку.
• резиновые втулки.
• рычаги стеклоочистителей.

Очистите ветровое стекло и окантовку.

Примечание: Если автомобиль оборудован надувной подушкой безопасности (SRS), приклейте на новое ветровое стекло этикетку (номер детали 3517690-8).
