Верхняя панель в опорном устройстве рычага управления коробкой передач (стандартное исполнение), замена

Введение

Верхняя панель в стандартном опорном устройстве рычага управления коробкой передач должно быть заменено при выявлении неисправности (код неисправности 094) при замене верхней панели. Схемные платы не поступают в виде отдельной детали, поэтому необходима замена всей верхней панели.После снятия, ручка рычага управления коробкой передач должна быть заменена, т.к. старая может отсоединиться при использовании.

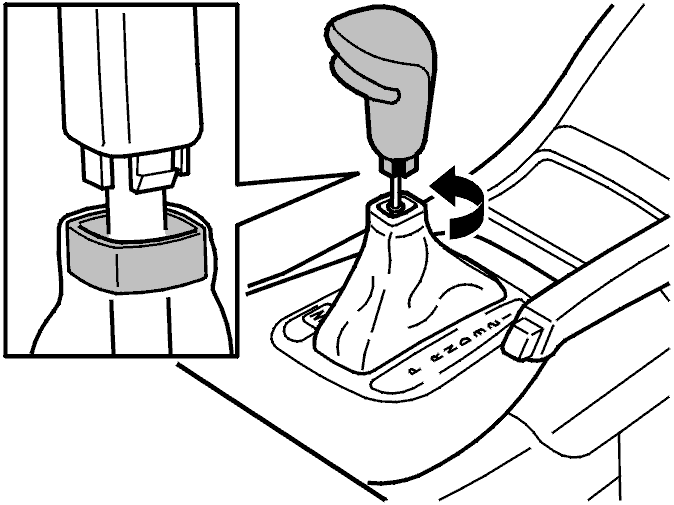

Снимите ручку рычага управления коробкой передач

Поверните контровочную втулку под гофрированным чехлом на 1/4 оборота.Нажмите на контровочную втулку вниз от ручки. Контровочная втулка остается в гофрированном чехле.Держите ручку рычага управления коробкой передач обеими руками. Потяните вверх резким и сильным движением.

Примечание: Отсоединение ручки может быть затруднено, а может произойти неожиданно легко. Не наклоняйте голову над рычагом управления коробкой передач.

Снятие боковых панелей

Поверните винт на 1/4 оборота.Осторожно отогните панель возле винта. Потяните панель назад (стрелка) пока она не отсоединиться.

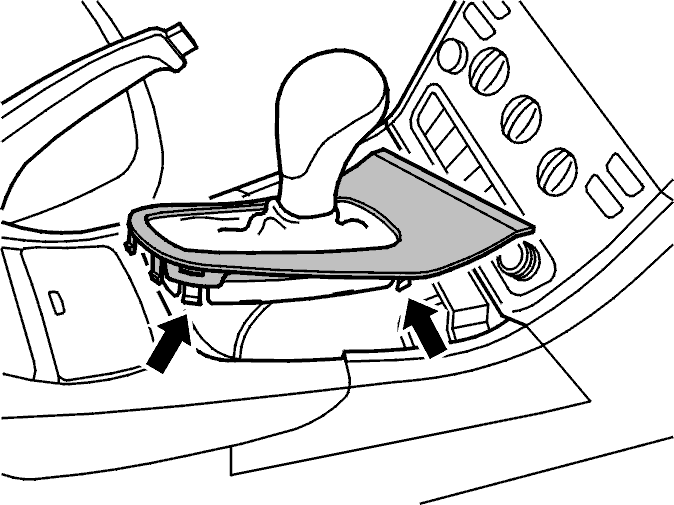

Снятие гофрированного чехла и соединителя рычага управления коробкой передач

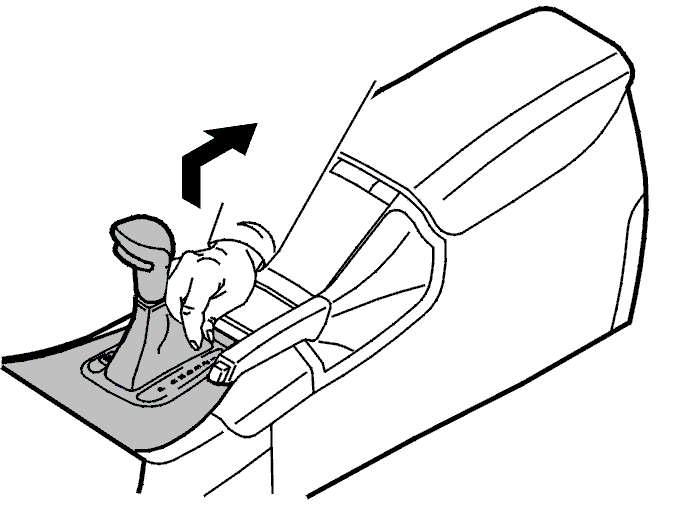

Возьмитесь за гофрированный чехол и потяните вверх, чтобы освободить панель крышки.

Снятие пепельницы

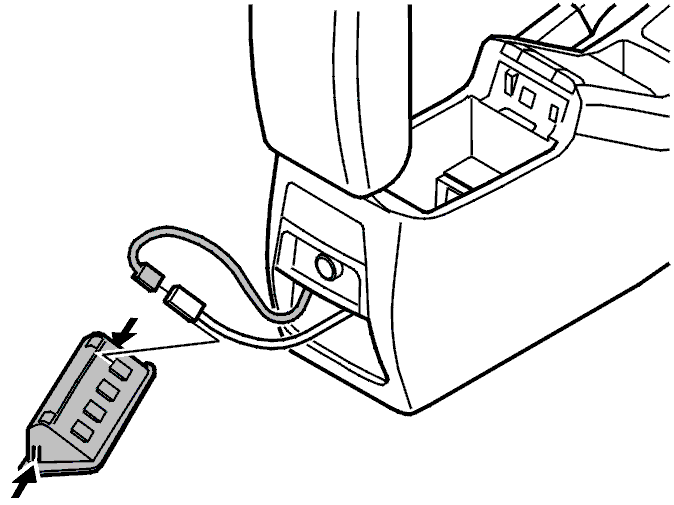

Снимите пепельницу с заднего конца консоли тоннеля.Снимите держатель пепельницы (нажмите на два фиксатора).Снимите держатель. Отсоедините и разъедините соединитель от держателя.

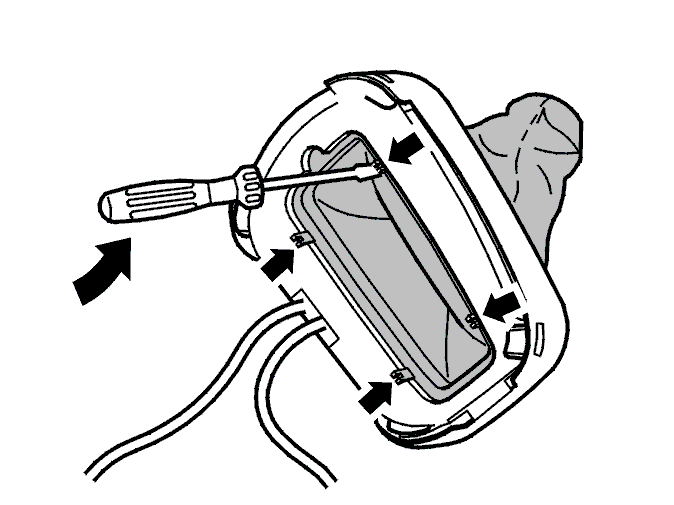

Разделение панели крышки и верхней панели

Нажмите на четыре фиксатора. Снимите панели крышки с верхней панели гофрированного чехла рычага управления коробкой передач.

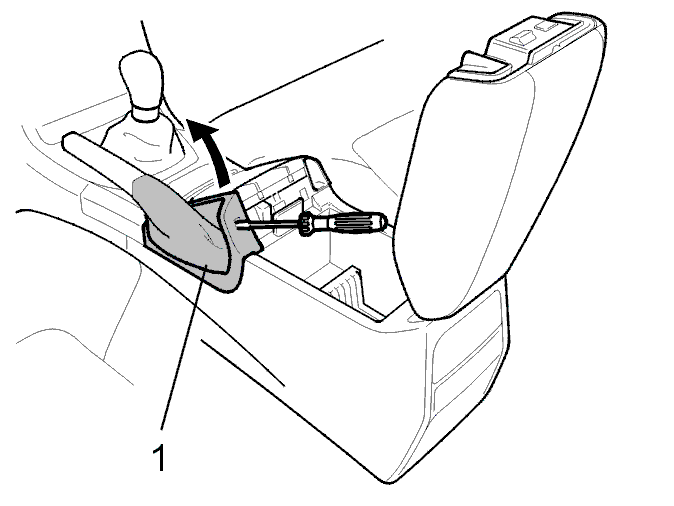

Снятие панели крышки (1) через рычаг стояночного тормоза

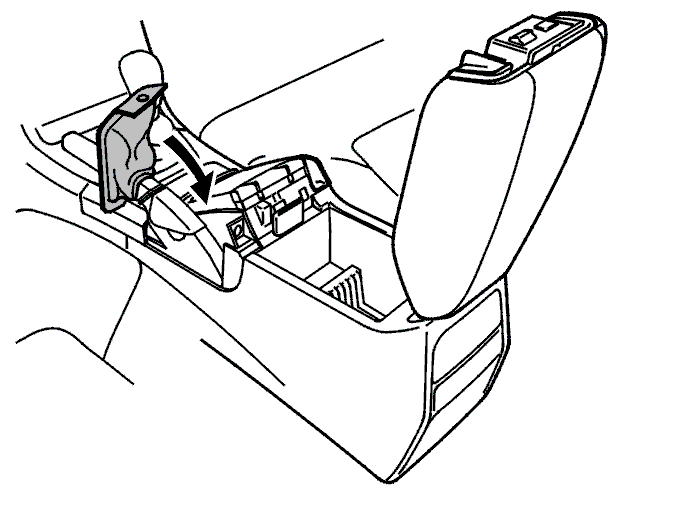

Поднимите крышку вещевого ящика.Нажмите на фиксатор отверткой.Поднимите панель крышки вверх/вперед.

Вытягивание переднего конца консоли вверх

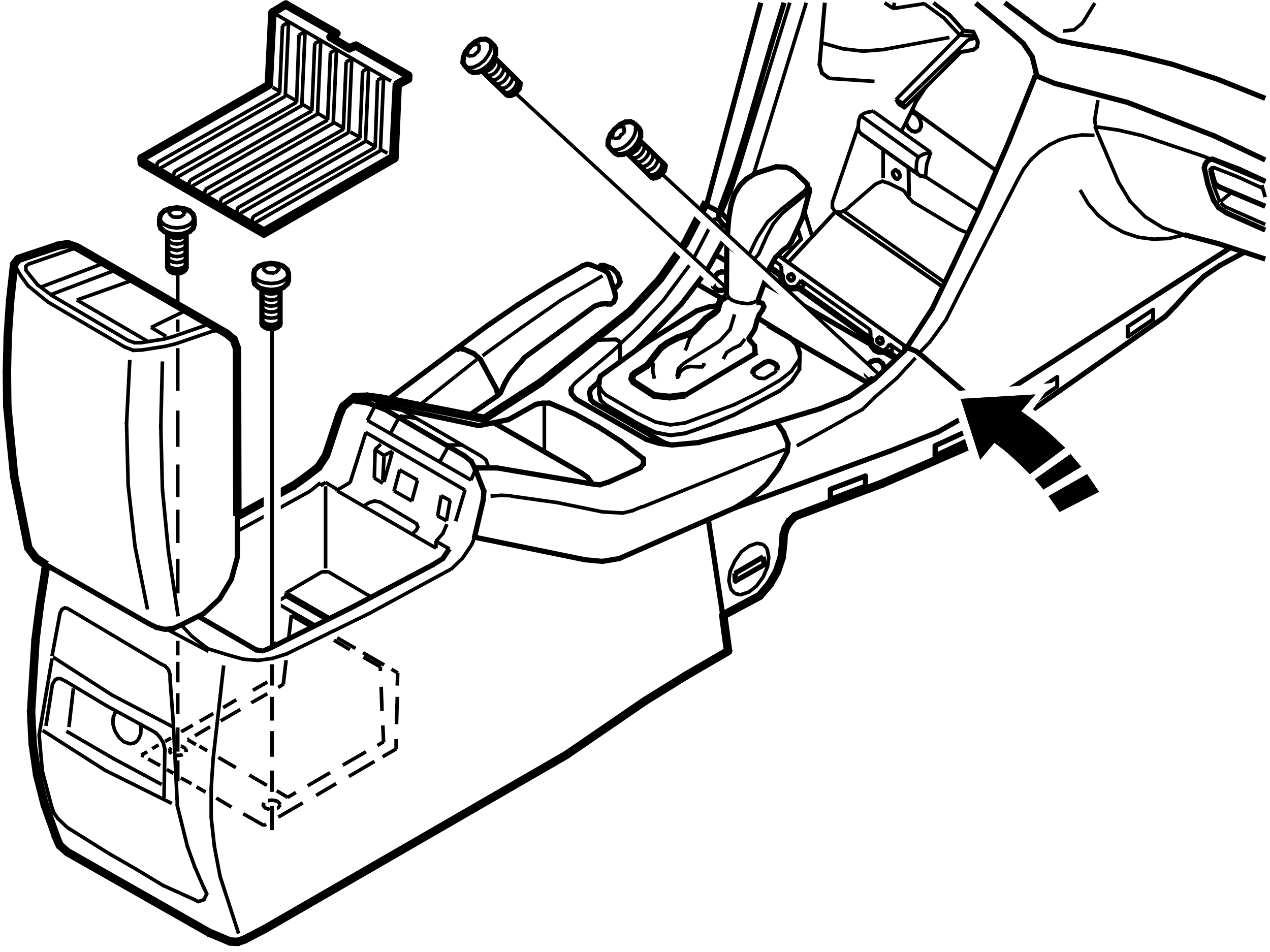

Снимите подставку для компакт-дисков из вещевого ящика.Снимите четыре винта консоли. Потяните передний конец вверх из креплений.

Подготовка к снятию консоли тоннеля

Переместите рычаг управления коробкой передач вперед.Примените стояночный тормоз. При необходимости, освободите регулировочное приспособление, открутив регулировочный винт на 5-10 оборотов.

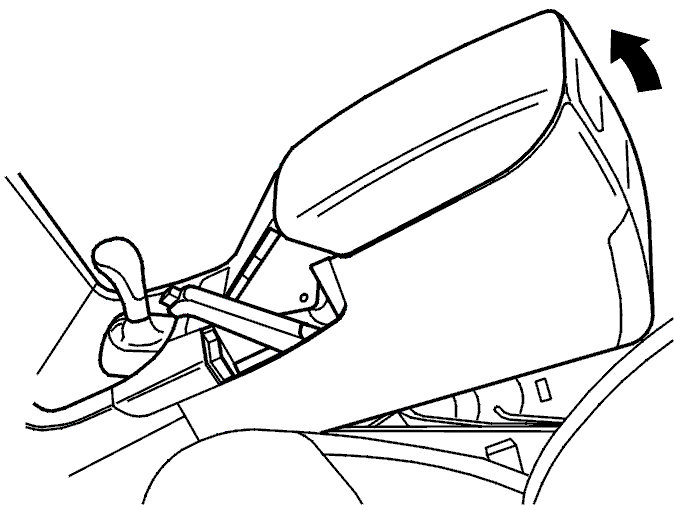

Снятие консоли тоннеля

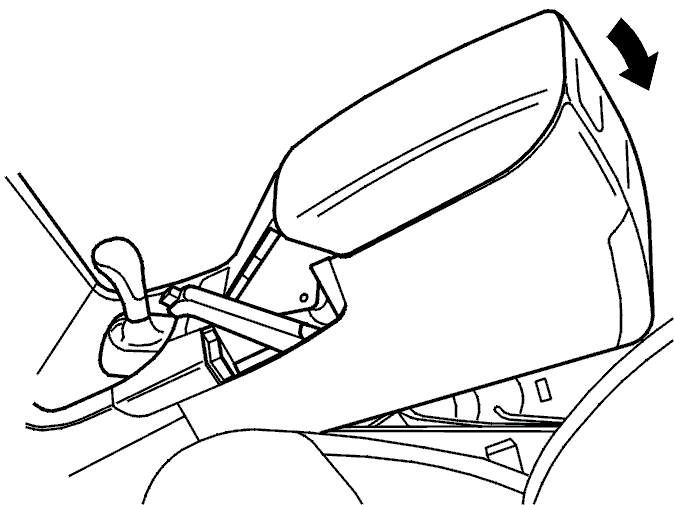

Отогните задний конец консоли тоннеля.Осторожно передвиньте его вперед за рычаг стояночного тормоза.Поднимите консоль.

Примечание: Будьте осторожны, снимая консоль таким образом, чтобы она не соприкасалась с ручкой рычага.

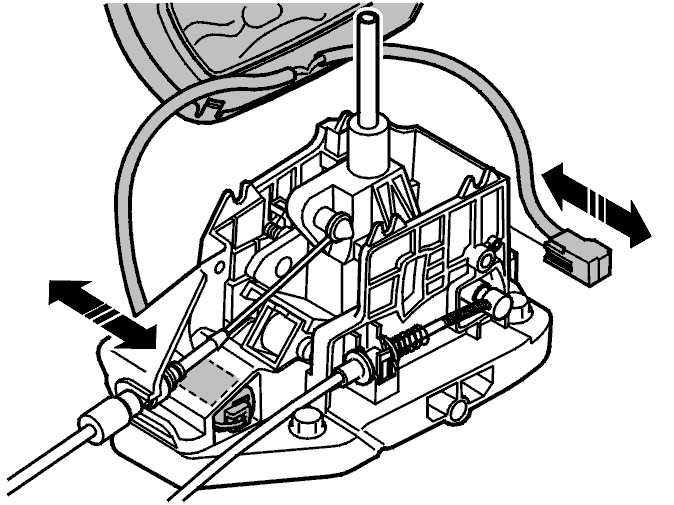

Снятие верхней панели с опорного устройства рычага управления коробкой передач

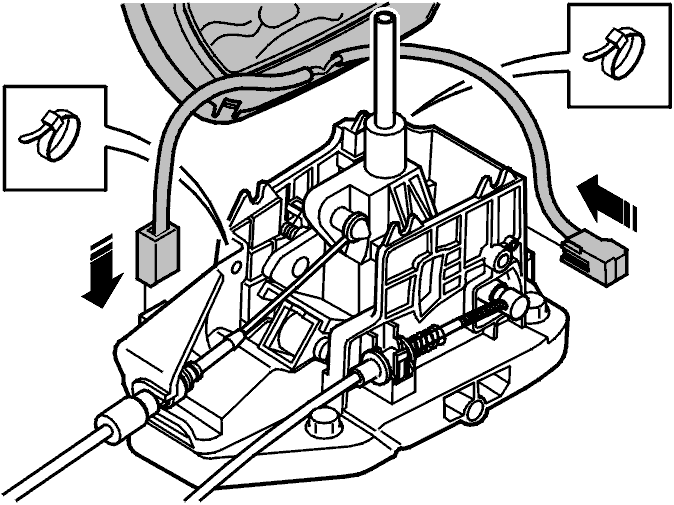

Разъедините соединители на опорном устройстве рычага управления коробкой передач.Отрежьте стяжки кабелей, на которых электропроводка крепится к опорному устройству рычага управления коробкой передач.Снимите верхнюю панель с гофрированным чехлом и соединителями. Освободите проводку.

Снятие гофрированного чехла

Выдавите 4 стопорных кольца из верхней панели.Снимите гофрированный чехол. Гофрированный чехол должен быть перемещен на новую верхнюю панель.

Установка гофрированного чехла на новую верхнюю панель

Установите гофрированный чехол на новую верхнюю панель. Вдавите плотно в соответствующее положение.Установите гофрированный чехол с панелью на опорное устройство рычага управления коробкой передач.Подсоедините соединители.Подсоедините электропроводку со стяжками кабеля к опорному устройству рычага управления коробкой передач.

Установка новой ручки рычага управления коробкой передач

Плотно прижмите ручку рычага управления коробкой передач к рычагу так, чтобы она защелкнулась.Потяните контровочную втулку вверх в сторону гофрированного чехла так, чтобы она защелкнулась на ручке.Удостоверьтесь в том, что она помещена соответствующим образом, потянув втулку вниз. Она должна быть прочно прикреплена.

Установка консоли тоннеля

Переместите вперед рычаг управления коробкой передач. Примените стояночный тормоз. Установите консоль тоннеля через рычаг управления коробкой передач. Установите рычаг стояночного тормоза в соответствующее положение.Отогните консоль.

Закрепление консоли тоннеля

Поднимите передний конец консоли.Закрепите в креплениях. Затяните винты до10 Нм.Установите подставку для компакт-дисков.

Регулирование стояночного тормоза

Рычаг стояночного тормоза должен находится в соответствующем положении.Полный эффект должен быть достигнут между первой и второй зазубриной.

Осторожно: Следуйте процедуре регулирования для достижения эффекта полного торможения стояночного тормоза.

Отрегулируйте гайку только до второй зазубрины. Там должен достигаться эффект полного торможения.

Проверка
Удостоверьтесь в том, что после регулировки колеса свободно вращаются.Проведите пробную обкатку и дополнительную регулировку стояночного тормоза.

Установка панели крышки рычага стояночного тормоза

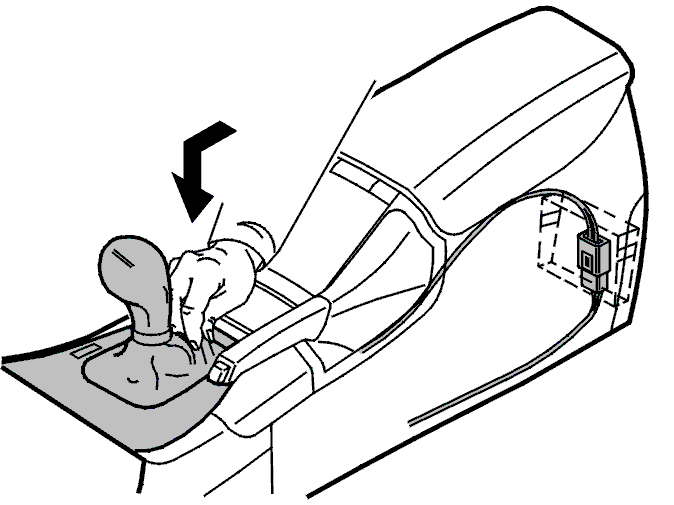

Установка панели крышки и соединителя

Установите панель крышки через верхнюю панель гофрированного чехла. Прижмите их друг к другу.Отогните передний конец панели. Вдавите панель вниз, в консоль тоннеля.Установите соединитель к панели пепельницы.Соберите соединитель. Установите заново панель в консоль тоннеля.Установите пепельницу.

Установка боковых панелей

Установите боковые панели в крепления.Нажмите на панели вперед, чтобы прикрепить их соответствующим образом.Поверните стопорный винт на 1/4 оборота.
