Верхняя панель, узел переключателя передач, с ручным управлением, замена (B5254T4, D5244T)

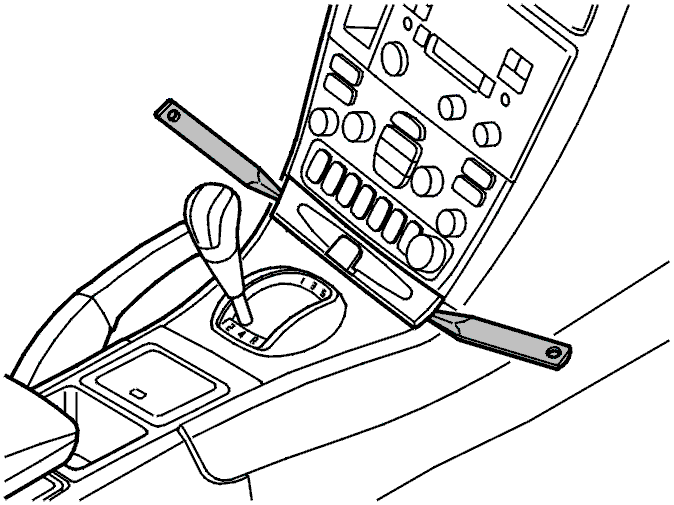

Снятие прокладочного шара

Снимите панель над держателем авторучки.

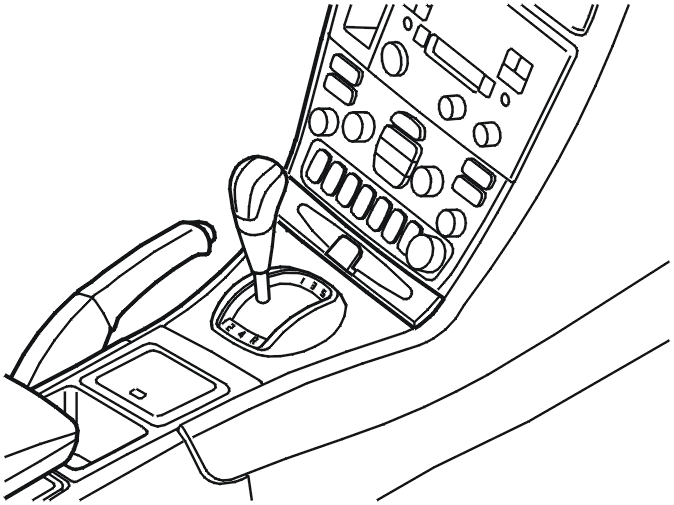

Снятие ручки рычага переключателя передач

Поверните на четверть оборота влево. Потяните ручку рычага переключателя передач прямо вверх.

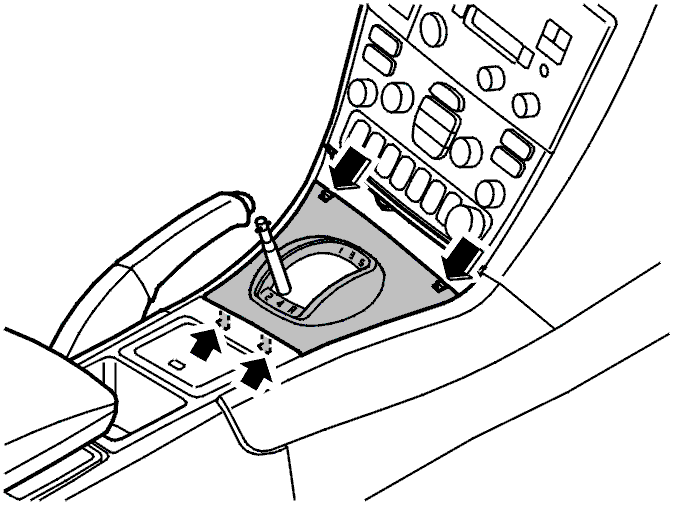

Отсоединение крышки

Вдавите защелки. Поднимите панель.

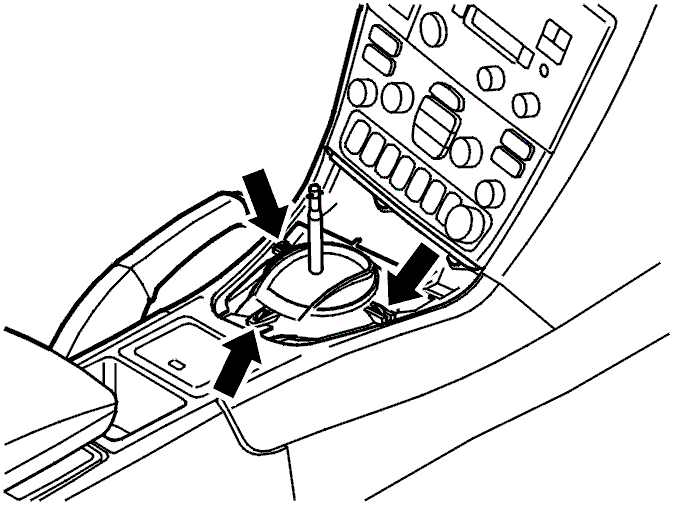

Снятие прокладочного шара с центральной консоли

Примечание: Посмотрите, где находятся крепления в центральной консоли.

Нажмите на заднюю защелку и слегка приподнимите прокладочный шар. Поверните прокладочный шар, чтобы высвободить его из креплений. Переведите рычаг переключателя передач в 5-ю передачу.Осторожно выньте прокладочный шар из центральной консоли и продвиньте поверх рычага переключателя передач. Снимите прокладочный шар.

Установка прокладочного шара в центральной консоли

Установите прокладочный шар на рычаг переключателя передач.Осторожно задвиньте прокладочный шар в центральную консоль. Переведите рычаг переключателя передач в 5-ю передачу.Сначала установите прокладочный шар в передние крепления и заблокируйте их при помощи заднего крепления.

Установка крышек

Установите обе панели.

Установка ручки переключателя передач

Установите ручку рычага переключателя передач. Поверните ручку на четверть оборота вправо.Проверьте положение рычага переключателя передач в прокладочном шаре. Он должен находиться в середине прокладочного шара. Если рычаг переключателя передач не находится в правильном положении, проверьте трос коробки передач. См.Трос коробки передач, регулировка.
