Вентиляционный шланг, аккумулятор, установка (1)

Установка вентиляционного шланга

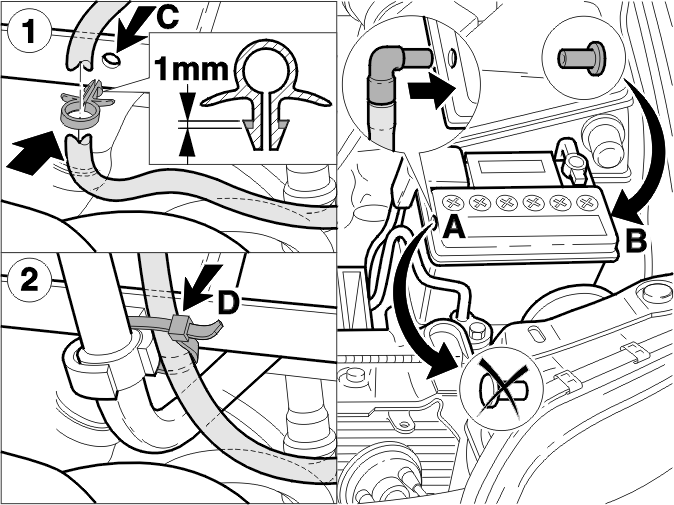

Вытрите верхнюю часть и стороны аккумулятора тряпкой. Выньте пробку (А). Установите новую пробку в (В).1.Применимо к двигателям с турбонаддувом: вдавите коленчатое трубное соединение на вентиляционном шланге в отверстие (А). Установите зажим для шланга на вентиляционный шланг. Вдавите зажим в отверстие (С) на аккумуляторе.

Примечание: Убедитесь, что зажим для шланга фиксируется в отверстии (С). Если необходимо, удалите 1 мм материала, как показано на иллюстрации.

2.Применимо к двигателям без турбонаддува: вдавите коленчатое трубное соединение на вентиляционном шланге в отверстие (А). Закрепите вентиляционный шланг на передней части трубы системы кондиционирования при помощи ленточного хомута (D).

Примечание: Убедитесь, что вентиляционный шланг не зажат.

Прокладка вентиляционного шланга в моторном отсеке

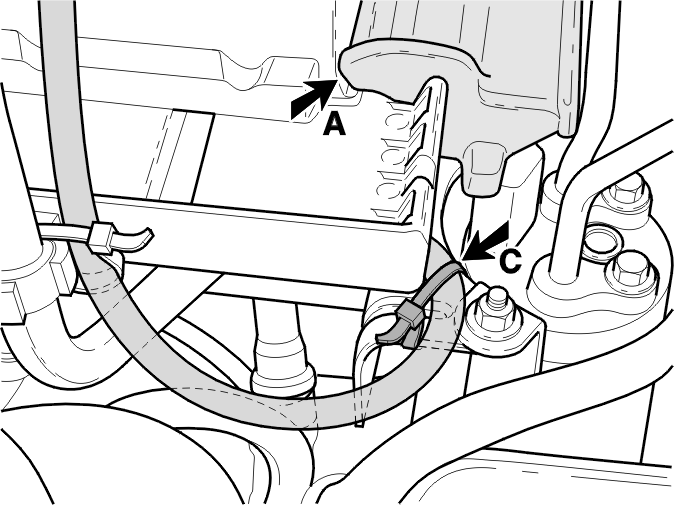

Снимите зажим крепления аккумулятора (А).Расположите вентиляционный шланг на кронштейне осушителя расширительного бачка система кондиционирования, как показано на иллюстрации. Закрепите вентиляционный шланг на кронштейне. Используйте ленточный хомут (С).

Примечание: Убедитесь, что вентиляционный шланг не зажат и ему ничто не мешает.

Установите на место зажим крепления аккумулятора (А).

Крепление вентиляционного шланга на нижней боковой крышке

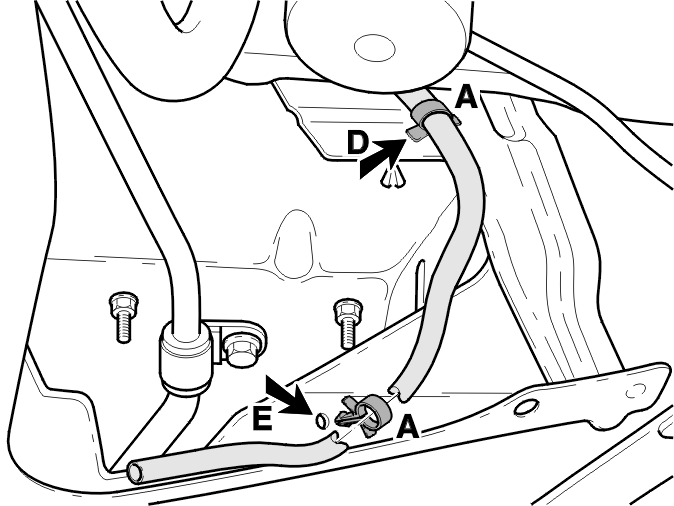

Расположите вентиляционный шланг между шлангом системы выделения паров топлива и облицовкой крыла. Проведите шланг под автомобилем.Установите зажимы для шланга (А). Зафиксируйте зажимы для шланга в отверстиях (D и E).

Примечание: Убедитесь, что вентиляционный шланг не зажат.
