Вентиляционные отверстия

Применимость

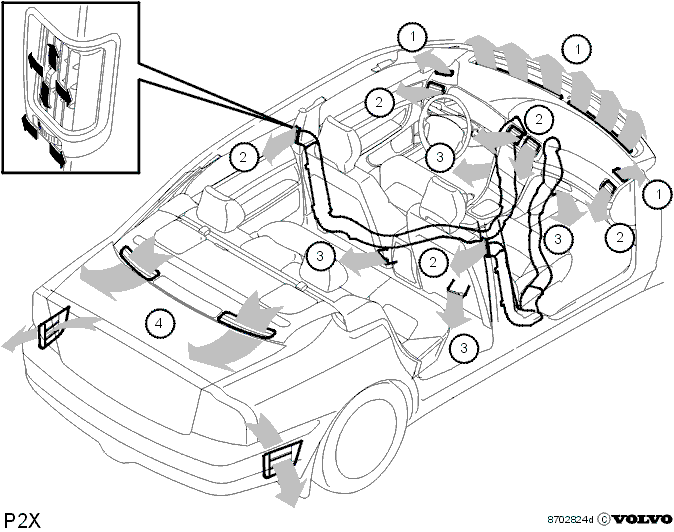

Различные вентиляционные отверстия

Воздух входит в пассажирский салон и распределяется
через большое количество вентиляционных отверстий.
Температура воздуха из всех вентиляционных отверстий
может контролироваться отдельно с
правой и левой стороны.

Отверстия антиобледенителя (1)

Отверстия антиобледенителя ветрового стекла
направляют воздух на ветровое стекло для быстрого его
нагрева и устранения запотевания. Испарение на окнах
передней двери будет также удалено при
помощи двух боковых отверстий антиобледенителя.

Вентиляционные отверстия (2)

Отверстия дают возможность направить воздух в
определенном направлении и могут быть закрыты
отдельно. Существуют четыре больших отверстия на
приборной доске и два поменьше на стойках В.

Отверстия пола (3)

Существуют отдельные отверстия пола для переднего
и заднего отсека. Впереди они располагаются налево и
направо от центральной консоли. Сзади они находятся под
сиденьями водителя и пассажира.

Каналы отвода (4)

Каналы для отвода воздуха в салоне находятся в задней
части вещевой полки.

Примечание: Их нельзя блокировать; это может привести к
снижению функции системы управления микроклиматом.
Каналы выводят воздух в багажник, где он выходит через
обратные клапаны с резиновой кромкой,
которая открывается при избыточном давлении.
