Вентилятор охлаждения двигателя (FC), замена (3)

Подготовка

Снимите

• минусовый кабель аккумулятораСначала прочтитеЗаметьте при отсоединении / подсоединении провода аккумулятора.

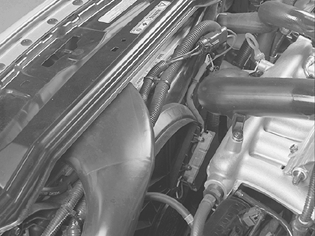

• впускную трубу корпуса воздушного фильтра (ACL) с соединения над радиатором. Поверните трубу вверх.
• Продувочный клапан (CP) с крепления на кожухе вентилятора.
• ленточные хомуты, которыми закреплена проводка крышки вентилятора.

Выньте шланг расширительного бачка из держателей в верхней части кожуха вентилятора.Отсоедините оба разъема вентилятора охлаждения двигателя.Снимите трубу нагнетания воздуха над двигателем.Снимите оба винта, которыми закреплена крышка вентилятора.Осторожно поднимите вентилятор охлаждения двигателя.

Замените узел вентилятора

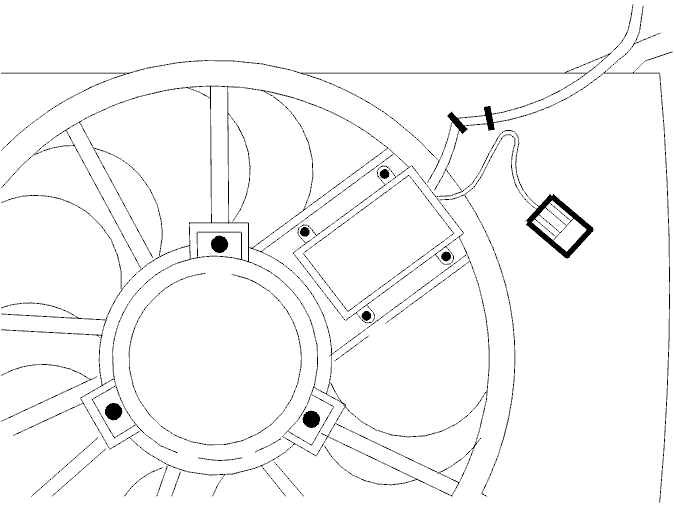

Положите электровентилятор на плоскую поверхность пропеллером вниз.

Снимите

• кабель и контактный разъем с держателя на крышке вентилятора.
• винты модуля управления и двигатель вентилятора.

Поднимите крышку вентилятора.Смонтируйте новый узел вентилятора в противоположном порядке.

Завершение

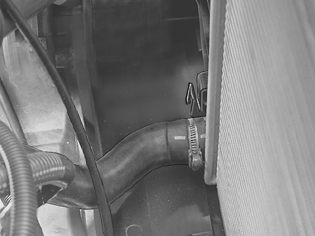

Осторожно опустите кожух вентилятора. Выровняйте его по отношению к отверстиям на боковых сторонах радиатора.Затяните оба винта крепления.Подсоедините разъемы вентилятора охлаждения двигателя.Установите трубу подачи нагнетаемого воздуха над двигателем.Вдавите шланг от расширительного бачка в держатель на кожухе вентилятора.Закрепите проводку при помощи ленточных хомутов так же, как она была закреплена прежде.Вдавите клапан системы выделения паров топлива в держатель на кожухе вентилятора.Поверните вниз впускной патрубок воздухоочистителя и поместите его напротив соединительной муфты над кондиционером.Смонтируйте минусовый кабель аккумулятора. Прочитайте в начале:Заметьте при отсоединении / подсоединении провода аккумулятора.
