Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5244T5 | 2005 |
| S60 (-09) | B5254T4 | 2004, 2005 |
| V70 (00-08) | B5244T5 | 2005 |
| V70 (00-08) | B5254T4 | 2004, 2005 |
| V70 (00-08) | D5244T | 2004, 2005 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2004, 2005 |
| XC90 | B5254T2 | 2004, 2005 |
| XC90 | D5244T | 2004, 2005 |
Специальные инструменты
- 🔧 AVDRAGARE
- 🔧 HÄVSTÅNG
- 🔧 SKYDDSHYLSA (SKYDD-KULLEDSTAPP) P800
- 🔧 PRESSVERKTYG
- 🔧 HYDRAULISK HÅLCYLINDER
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей и поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие колес
Снимите:
- переднее колесо
- брызговик под двигателем.
Снятие
Снятие компонентов
Выверните 1 винт ступицы колеса/приводного вала.Вбейте конец приводного вала приблизительно на 15-20 мм в ступицу колеса.Отсоедините тормозной шланг от крепежного выступа в пружинной стойке. Отсоедините линию ABS от крепежного выступа в надколесной дуге. Ослабьте гайку шарового шарнира рычага управления.
Отсоединение шарового шарнира рычага управления
Примечание: Прежде чем снимать гайку с шарового шарнира, очистите от ржавчины открытые участки резьбы. Смажьте растворителем ржавчины, прежде чем снимать гайку.
Убедитесь, что гайка лежит в одной плоскости с концом шарового шарнира. Используйте: 🔧 AVDRAGARE и снимите шаровой шарнир с цапфы поворотного кулака.

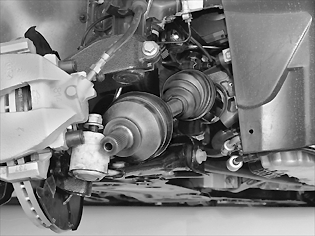

Снятие приводного вала со ступицы колеса
Используйте: 🔧 HÄVSTÅNG. Отсоедините рычаг управления от шарового шарнира цапфы поворотного кулака. Отсоедините приводной вал от ступицы колеса.Установите: 🔧 SKYDDSHYLSA (SKYDD-KULLEDSTAPP) P800 на шаровой шарнир. Удерживайте защитный рукав на месте при помощи гайки.

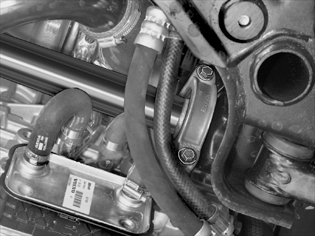

Снятие крышки опорного подшипника
Снимите крышку подшипника приводного вала.
🔧 PRESSVERKTYG🔧 HYDRAULISK HÅLCYLINDER
Снятие приводного вала с коробки передач
Отведите назад пружинную стойку. Вытяните приводной вал прямо.
Осторожно: Не тяните приводной вал. Осевые ведущие шестерни не могут выдерживать большую нагрузку.
Установка
Примечание: Моменты затяжки см.: .
Установка приводного вала в коробку передач
Установите ведущий вал и крышку подшипника (используйте новую жестяную крышку) с винтами, 2 шт., М8. Затяните.
Установка приводного вала на ступице колеса
Смажьте шлицы приводного вала ступицы колеса. Используйте небольшое количество масла.Держите рычаг управления в опущенном положении, как при снятии. Выровняйте приводной вал в ступице. Снимите защитный элемент с шарового шарнира. Выровняйте выступ шарового шарнира в цапфе поворотного кулака.
Установите:
- новую контргайку на шаровом шарнире
- новый винт приводного вала/ступицы колеса
- тормозной шланг на крепежном выступе в пружинной стойке. Установите линию ABS на крепежном выступе в надколесной дуге.
Завершение
Установка колес
Установите брызговик под двигателем.Установите колесо. См.: .
