Ведущий вал, левый (B5244T5, B5254T2, D5244T)

Снятие компонентов

Снимите:

• переднее колесо
• винт ступицы колеса / приводного вала. Вбейте конец приводного вала приблизительно на 15-20 мм в ступицу колеса
• стойку стабилизатора поперечной устойчивости с пружинной стойки. Удерживайте шестерню шарового шарнира, так чтобы кожух шарового шарнира не проворачивался.

Отсоедините тормозной шланг от крепежного выступа в пружинной стойке. Отсоедините линию ABS от крепежного выступа в надколесной дуге. Ослабьте гайку шарового шарнира рычага управления.

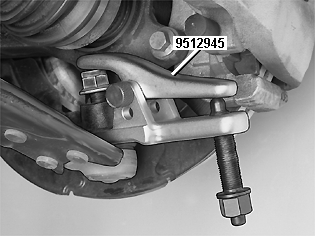

Отсоединение шарового шарнира рычага управления

Примечание: Прежде чем снимать гайки с шаровых шарниров, очистите от ржавчины открытые участки резьбы. Смажьте растворителем ржавчины, прежде чем снимать гайку.

Убедитесь, что гайка находится на одном уровне с концом шарового шарнира.Используйте: 🔧 AVDRAGARE. Снимите шаровой шарнир со цапфы поворотного кулака.

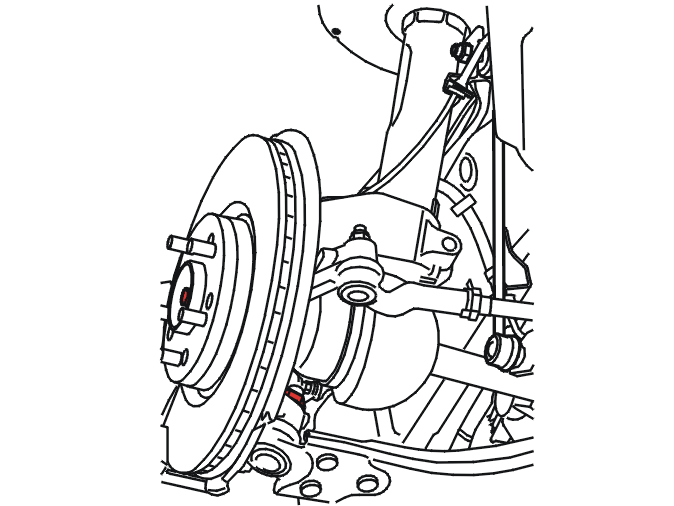

Снятие приводного вала со ступицы колеса

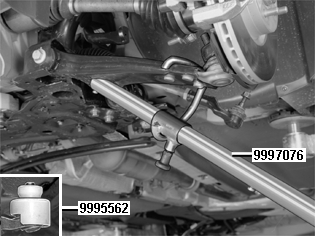

Используйте: 🔧 HÄVSTÅNG. Отсоедините рычаг управления от шарового шарнира цапфы поворотного кулака. Отсоедините приводной вал от ступицы колеса.Установите защитную втулку. Используйте: 🔧 SKYDDSHYLSA (SKYDD-KULLEDSTAPP) P800 на шаровом шарнире. Удерживайте втулку на месте при помощи гайки.

🔧 PRESSVERKTYG🔧 HYDRAULISK HÅLCYLINDER

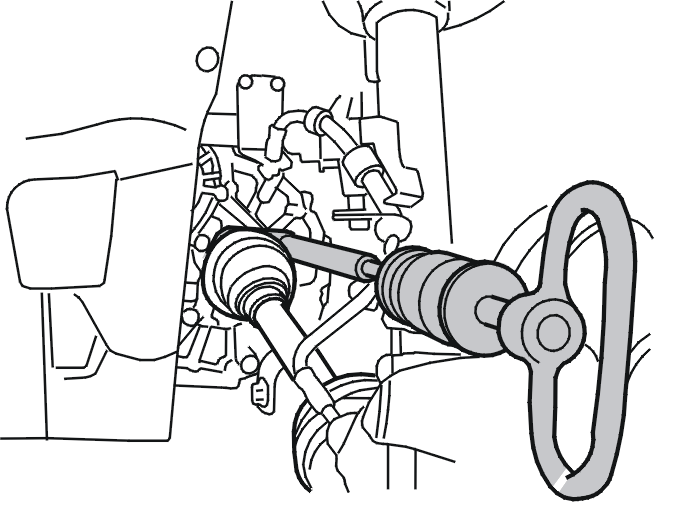

Снятие приводного вала с коробки передач

Используйте: 🔧 KLO🔧 FÖRLÄNGARE и 🔧 SLAGHAMMARE (UTDRAG-ÖVERVÄXEL) J. Поверните приводной вал, так чтобы монтировка проходила мимо шарнира по направлению к коробке передач. Теперь поверните приводной вал таким образом, чтобы монтировка как можно лучше опиралась на шарнир равных угловых скоростей.Выньте приводной вал из коробки передач.

Установка приводного вала в коробку передач

Примечание: Используйте всегда на концах ведущего вала только новое стопорное кольцо.

Осторожно: Не тяните приводной вал. Осевые ведущие шестерни не могут выдерживать большую нагрузку.

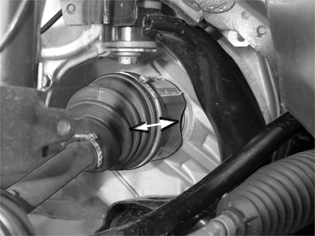

Вдавите приводной вал в коробку передач. Убедитесь, что стопорное кольцо находится в канавке в коробке передач. Потяните за шарнир равных угловых скоростей, чтобы убедиться, что приводной вал закреплен.

Установка приводного вала на ступице колеса

Смажьте шлицы приводного вала ступицы колеса. Используйте небольшое количество масла. Держите рычаг управления в опущенном положении, как при снятии. Выровняйте приводной вал в ступице. Снимите защитный элемент с шарового шарнира. Выровняйте выступ шарового шарнира в цапфе поворотного кулака.Затяните все винты. См.: .

Установите:

• новую стопорную гайку на шаровой шарнир, 1 шт.
• новую стопорную гайку на шток стабилизатора поперечной устойчивости, 1 шт.
• новый болт ведущей оси/ступицы колеса, 1 шт.
• тормозной шланг на крепежном выступе в пружинной стойке
• линию ABS на крепежном выступе в надколесной дуге.

Установка колес

Установите колесо. См.: .
