Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2001–2009 |
| S80 (-06) | — | 1999–2006 |
| V70 (00-08) | — | 2000–2008 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2007 |
| XC90 | — | 2003–2015 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие колес
Снимите колесо на стороне водителя.
Снятие винта на нижнем вале рулевого колеса
снимите винты на нижнем вале рулевого колеса с колесной ниши на стороне водителя. Пользуйтесь инструментом, показанным на рисунке.
Разборка нижнего вала рулевого колеса
Установите колеса в положение прямо вперед. Заблокируйте замок рулевого колесаВыверните верхний винт на нижнем вале рулевого колесаОткройте доступ к нижнему валу рулевого колеса от верхнего вала рулевого колесаПрижмите вал рулевого колеса немного вверх, чтобы облегчить доступ.
Снятие нижнего вала рулевого колеса
Отогните назад ковровое покрытие полаОтогните вверх наружную часть кожуха вала рулевого колеса
Снимите:
- стопорное кольцо вокруг манжеты
- манжета
- нижний вал рулевого колеса.
Установка

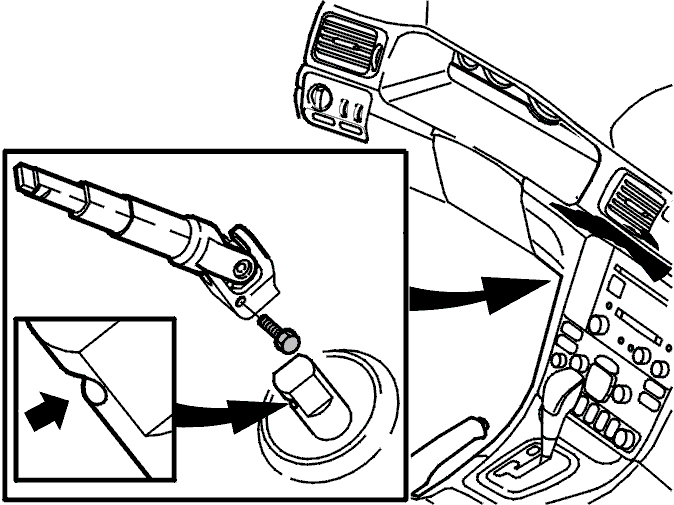

Установка нижнего вала рулевого колеса
Очистите и смажьте шестерню механизма управления при возможном образовании ржавчины.
Установите:
- нижний вал рулевого колеса
- винты нижнего вала рулевого колеса внутри автомобиля.
Примечание: Убедитесь, что винт установлен в паз на рулевом механизме. Используйте новый винт. Затяните пальцами.
Установка игольчатых подшипников

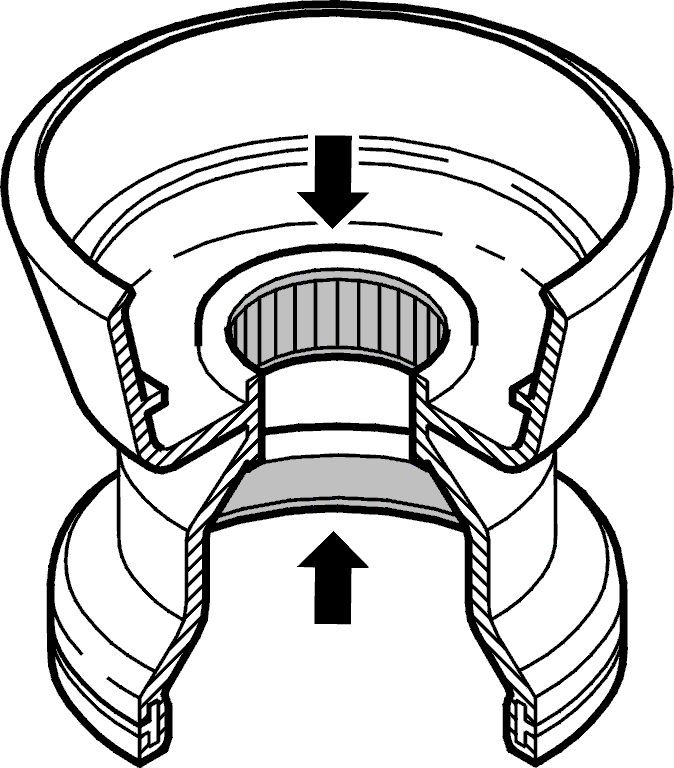

Убедитесь, что игольчатый подшипник в кожухе находится в пазе. Смажьте игольчатый подшипник в кожухе. Используйте низкотемпературную смазку
Примечание: В определенных случаях убедитесь в том, что скользящий подшипник лежит правильно. Смажьте скользящий подшипник в манжете низкотемпературной смазкой. Номер детали 1161427-8 (6 грамм).
Смочить внутреннюю часть чехла изнутри по краю мыльной водой.
Установка стопорного кольца
Установите стопорное кольцо на кожухе, как показано на иллюстрации.
Установка кожуха
Навинтите кожух на нижний вал рулевого колеса. Вдавите кожух на фланец панелиНачните вдавливать кожух снизу вверх
Примечание: Убедитесь, что кожух герметизируется вокруг фланца панели.
Установка стопорного кольца
Установите стопорное кольцо на кожухе. Отогните назад наружную часть кожухаОтогните назад ковровое покрытие.

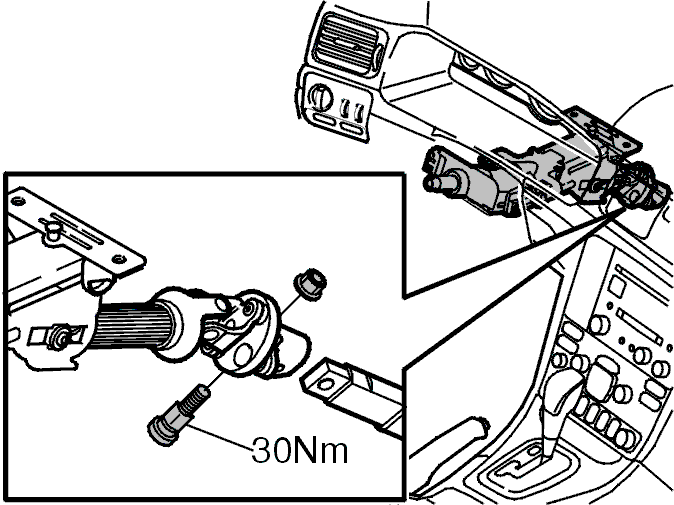

Сборка верхнего и нижнего вала рулевого колеса
Потяните вниз верхний вал рулевого колеса. Соберите верхний вал рулевого колеса и нижний вал рулевого колесаУстановите винт и гайку. Затяните до 30 Нм
Примечание: Используйте новые винт и гайку.
Затягивание нижнего винта на нижнем вале рулевого колеса
Откройте доступ к замку рулевого колеса. Поверните рулевое колесо так, чтобы винт на нижнем вале рулевого колеса был направлен прямо впередЗатяните нижний винт на нижнем вале рулевого колеса в моторном отсеке. Затяните до 25 Нм .
Установка колеса
Установите на место колесо согласно: Установка колес.
