Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T | 2001–2006 |
| S60 (-09) | D5244T2 | 2002–2006 |
| S60 (-09) | D5244T3 | 2004, 2005 |
| S80 (-06) | D5244T | 2001–2006 |
| S80 (-06) | D5244T2 | 2002–2006 |
| V70 (00-08) | D5244T | 2001–2006 |
| V70 (00-08) | D5244T2 | 2002–2006 |
| V70 (00-08) | D5244T3 | 2004, 2005 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2003–2006 |
| XC90 | D5244T | 2003–2006 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.

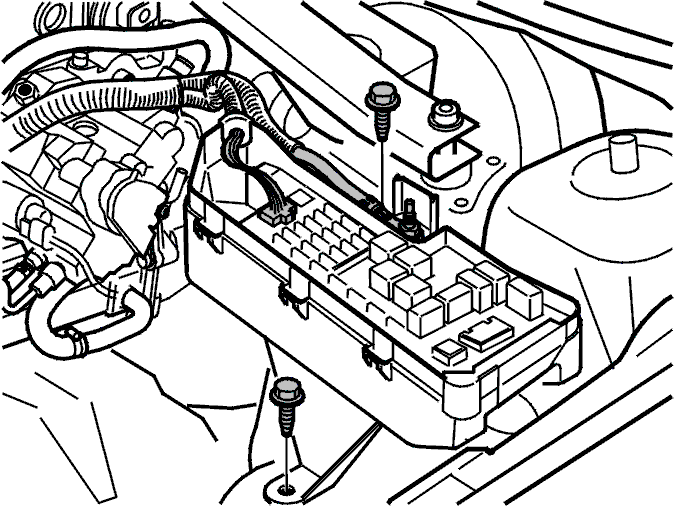

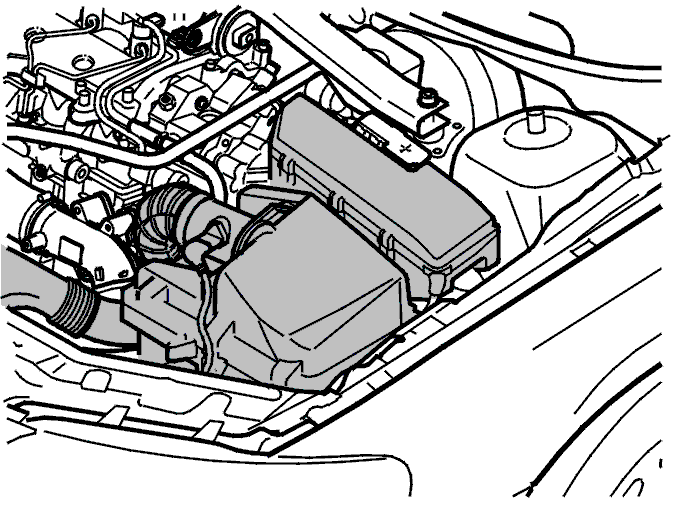

Корпус воздухоочистителя, снятие
Снимите:
- корпус воздухоочистителя, заборник свежего воздуха, соленоидный клапан и зажим жгута проводов с корпуса воздухоочистителя
- разъем с датчика массового расхода воздуха.
Отсоедините шланг датчика массового расхода воздуха на трубе подачи нагнетаемого воздуха. Снимите узел корпуса воздухоочистителя.
Подготовка
Снимите:
- крышку двигателя, потянув ее прямо вверх
- два винта из кронштейна трубы вентиляции картера
- два шланга вакуумного насоса
- винт для трубы подачи нагнетаемого воздуха в вакуумном насосе
- зажим трубы подачи нагнетаемого воздуха на турбонагнетателе
- трубу подачи нагнетаемого воздуха.

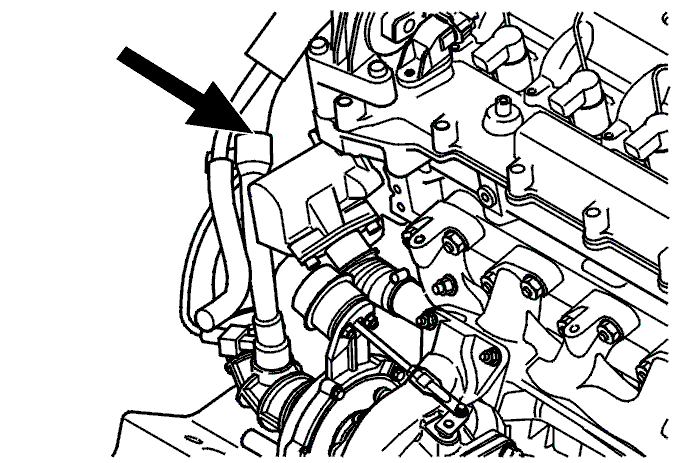

Ослабьте трубу вентиляции картера на разделителе трубы / шланга.

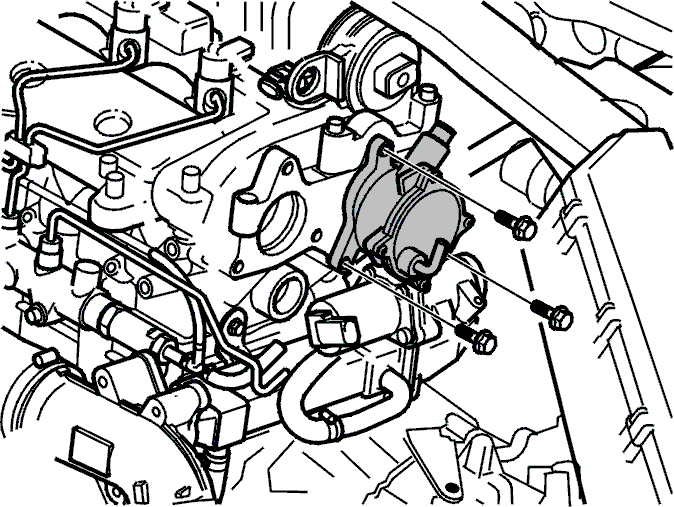

Снятие вакуумного насоса
Примечание: Прежде чем снимать насос, подложите под него бумагу, так как может пролиться масло.
Снимите:
- винты вакуумного насоса
- вакуумный насос.
Осторожно: Осторожно обращайтесь с вакуумным насосом. Если насос падал на пол, его больше нельзя устанавливать.
Установка вакуумного насоса
Установите:

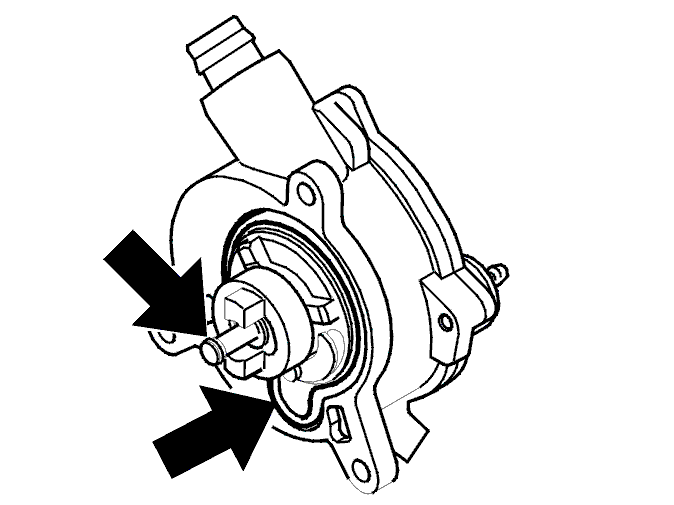

- вакуумный насос. Используйте новые уплотнительные кольца. Затяните винты. Затяните до 17 Н·м
- трубу подачи нагнетаемого воздуха и соединение в турбонагнетатель
- винт трубы подачи нагнетаемого воздуха в вакуумном насосе
- шланг вентиляции картера и шланги вакуумного насоса. Используйте смазку 1161580 на шланге вентиляции картера и на быстросъемном соединителе вакуумного насоса
- винты кронштейна трубы вентиляции картера
- крышку двигателя.
Установка воздухоочистителя
Установите:
- узел корпуса воздухоочистителя
- шланг на заборник свежего воздуха турбонагнетателя
- корпус воздухоочистителя, заборник свежего воздуха, соленоидный клапан и жгут проводов в зажим на корпусе воздухоочистителя
- разъем на датчик массового расхода воздуха.
Завершение
Убедитесь, что все на своих местах. Проверьте на наличие утечки масла.
