Вакуумный насос, ремонт (бензиновые двигатели)

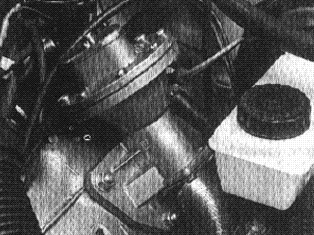

Снимите насос с двигателя

Отсоедините вакуумный шланг от насоса. Выверните болты крепления насоса (четыре).

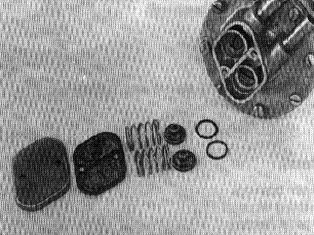

Снимите:

1. крышку
2. прокладку
3. пружины клапанов
4. клапаны
5. уплотнения

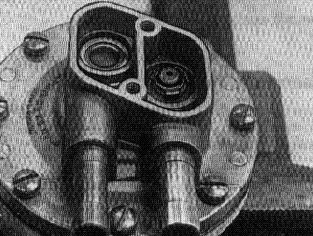

Примечание: Пометьте клапаны, поскольку их расположение в крышке отличается.

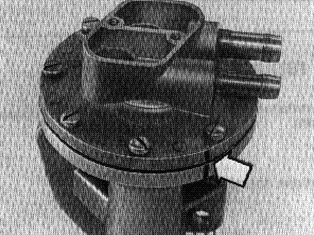

Пометьте половины вакуумного насоса, выверните винты и разберите насос

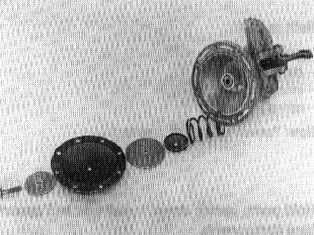

Снимите:

1. винт
2. внешние шайбы
3. диафрагму
4. внутренние шайбы
5. пружину

Снимите нижнюю крышку и выньте осевой штифт управляющего рычага

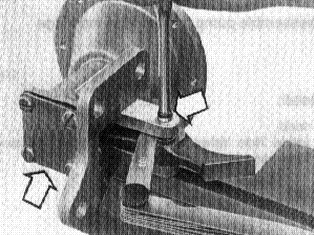

Установите прокладку (например щуп), как показано, чтобы не погнулся держатель подшипника.

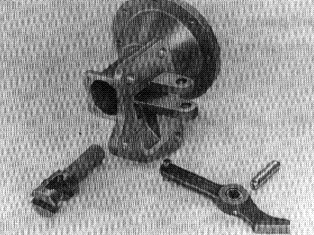

Снимите управляющий рычаг и толкатель

Соберите насос

Установите толкатель и управляющий рычаг в картер насоса и запрессуйте осевой штифт. Установите прокладку (например щуп), как показано, чтобы не погнулся держатель подшипника.Зафиксируйте осевой штифт, капнув стопорящей жидкости у каждого выступающего конца.

Поставьте нижнюю крышку и прокладку

Поставьте на болт:

1. внешние шайбы (1)
2. диафрагму (2)
3. внутренние шайбы (3)
4. пружину (4)

Примечание: Установите шайбы, как показано на иллюстрации.

Переверните насос верхней стороной вниз. Поставьте болт вместе с деталями

Соедините половины насоса. Примите во внимание метки

Установите:

1. уплотнения
2. клапаны.

Примечание: Расположение клапанов в крышке отличается.
3. пружины клапанов
4. прокладку
5. крышку

Смонтируйте насос на двигателе

Используйте новую прокладку.
