Узел планетарного механизма

Применимость

Коробка передач

Примечание: Узел планетарного механизма состоит из трех водил сателлитов, трех фрикционов, трех обгонных муфт и четырех тормозов.

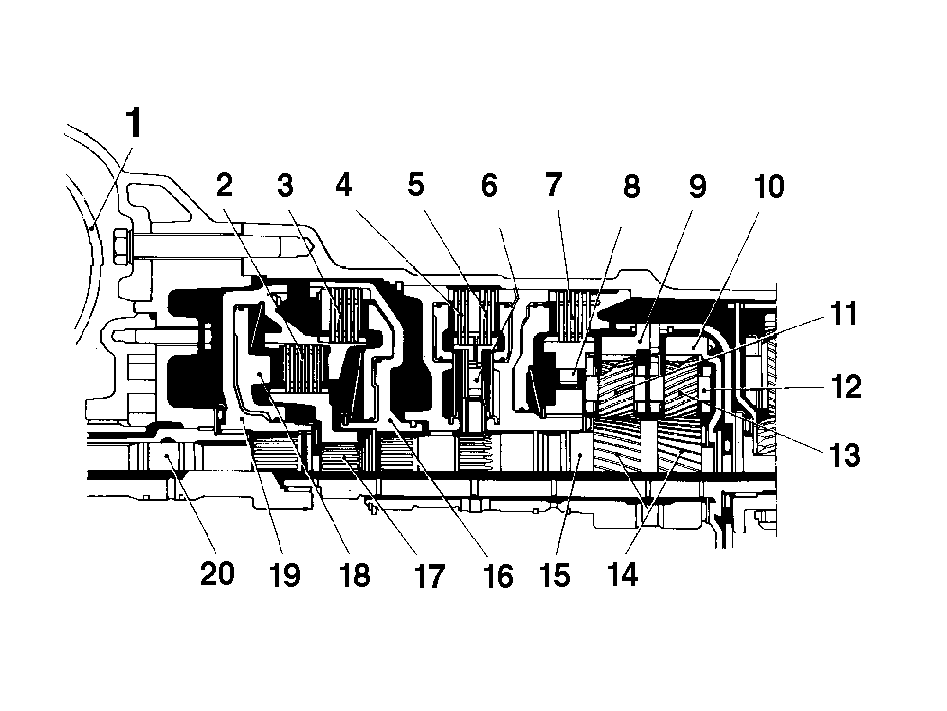

Компоненты 1-й и 3-передач

(на иллюстрации показана верхняя часть коробки передач)

1. 1. Гидротрансформатор
2. 1. Фрикцион C1
3. 1. Фрикцион C2
4. 1. B1 Тормоз 1
5. 1. B2 Тормоз 2
6. 1. Обгонная муфта F1
7. 1. B3 Тормоз 3
8. 1. Обгонная муфта F2
9. 1. Передняя коронная шестерня
10. 1. Задняя коронная шестерня
11. 1. P1 Планетарный механизм 1
12. 1. Водило центрального планетарного механизма
13. 1. P2 Планетарный механизм 2
14. 1. Солнечная шестерня
15. 1. Вал солнечной шестерни
16. 1. Барабан заднего фрикциона
17. 1. Промежуточный вал (на шлицах вала солнечной шестерни)
18. 1. Рабочий поршень переднего фрикциона
19. 1. Барабан переднего фрикциона
20. 1. Ведущий вал

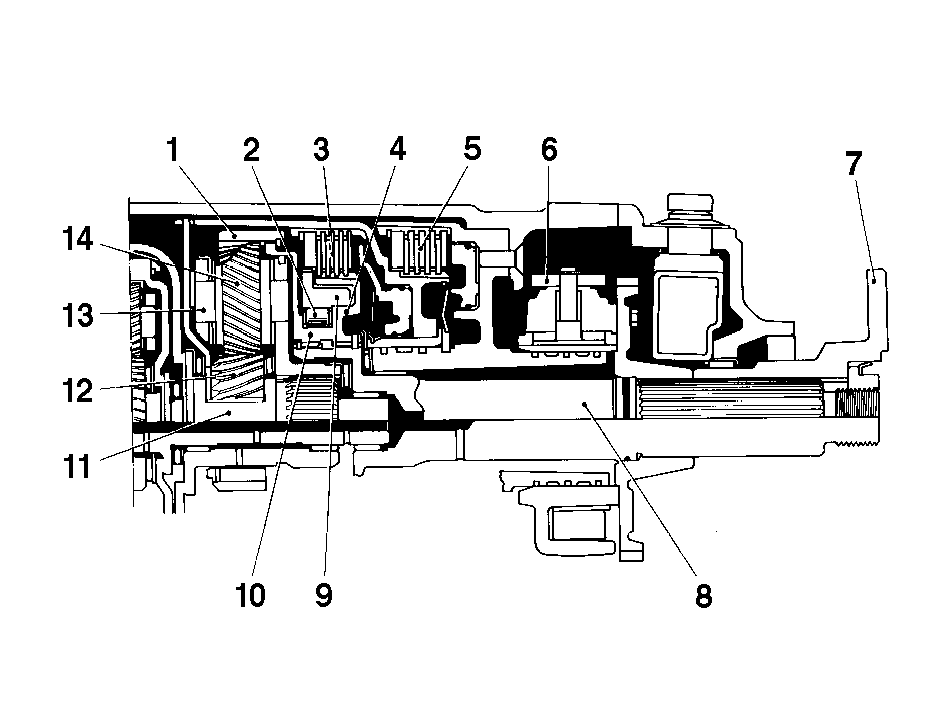

Компоненты 4-й (повышающей) передачи

1. 1. Коронная шестерня
2. 1. Обгонная муфта F3
3. 1. Фрикцион C3
4. 1. Ступица фрикциона
5. 1. Тормоз B4
6. 1. Центробежный регулятор
7. 1. Соединительный фланец
8. 1. Ведомый вал
9. 1. Ступица солнечной шестерни
10. 1. Ступица коронной шестерни
11. 1. Ведущий вал заднего планетарного механизма
12. 1. Солнечная шестерня (полая)
13. 1. Водило планетарного механизма
14. 1. Планетарный механизм P3

Четыре передачи для движения вперед и одна передача заднего хода включаются посредством соединения друг с другом трех планетарных механизмов. Эти механизмы соединяются друг с другом с помощью гидроуправляемых фрикционов и тормозов. Различные комбинации приводятся в таблице потока мощности.
