Узел переключателя передач, замена/ремонт

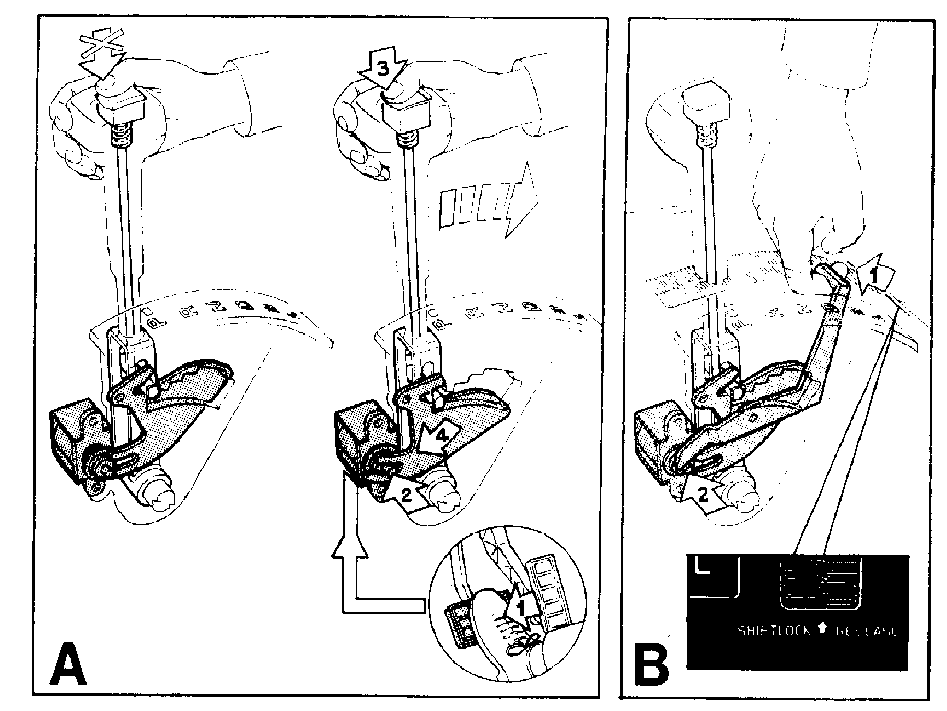

• При ремонте см. Соленоид блокировки рычага переключателя передач, замена.
• Отсоедините отрицательный провод от аккумуляторной батареи

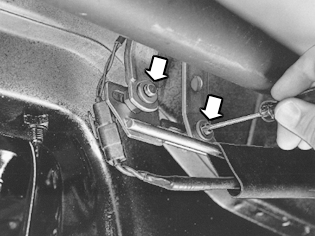

• Отсоедините управляющую штангу от рычага переключателя передач

• Отсоедините реактивную штангу от переключателя передач

Снятие шумоизоляционной панели

• Снимите шумоизоляционную панель под приборной панелью с левой стороны.
• Стяните шумоизоляцию с правой стороны туннеля карданного вала для доступа к винтам центральной консоли.

• Снимите рукоятку и втулку рычага переключателя передач согласно Замена рукоятки рычага переключателя передач.

Снимите:

• пепельницу
• панель под рычагом стояночного тормоза
• заглушку в вещевом ящике

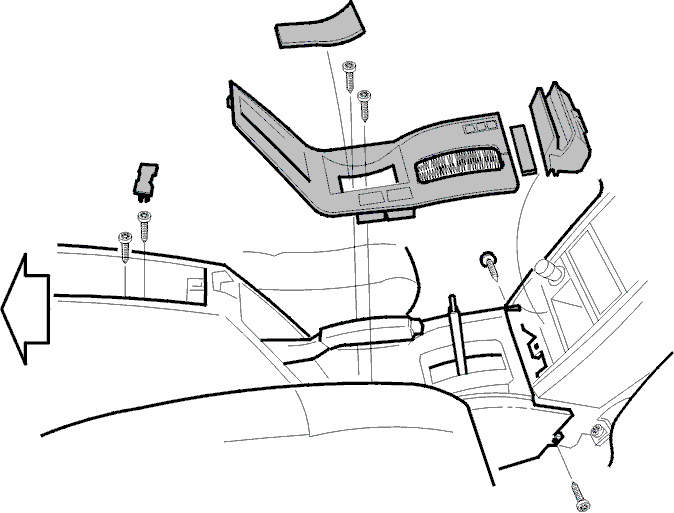

Снимите:

• передние монтажные винты консоли
• винты рамки вокруг переключателя передач и стояночного тормоза

• винты центральной консоли

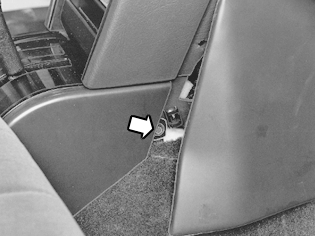

• Снимите скобу в передней части консоли.

• Отсоедините разъемы переключателей консоли.

Осторожно: Если автомобиль оборудован SRS, не разъединяйте 4-штекерный желтый или 2-штекерный оранжевый разъем.

Снятие панели

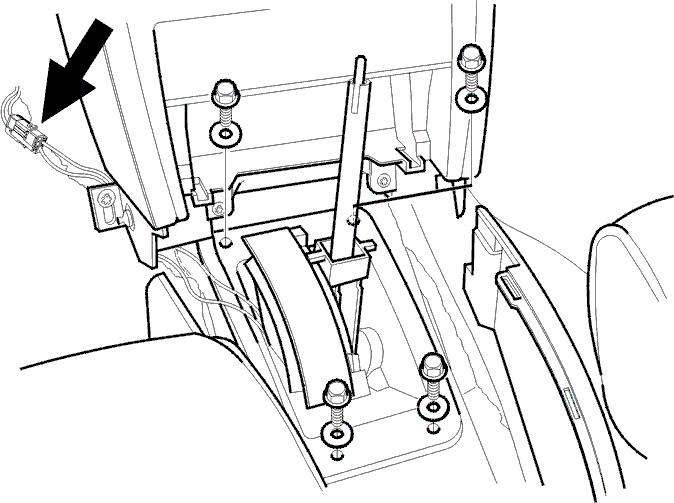

• Оттяните центральную консоль назад. Потяните назад и снимите панель центральной консоли. Выньте рычаг переключателя передач через проем в передней части панели.
• Снимите панель.
• Отсоедините фонарь индикаторной панели

В автомобилях с блокиратором пуска двигателя:

• Разъедините разъем соленоида выключателя.

• Вытяните кабель между кронштейном и напольным покрытием.

• Снимите узел.

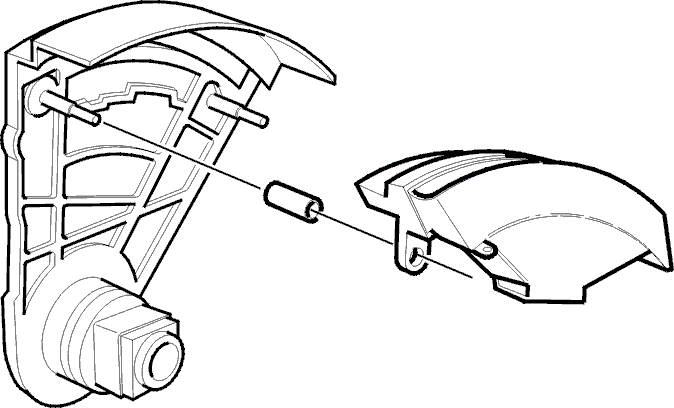

Световая полоска

• Срежьте стопорные скобы. Переставьте полоску и проставки на новый узел переключателя передач. (Проставки установлены только в автомобилях с левосторонним управлением.)
• При монтаже компонентов используйте новые скобы.

• Затяните крепежные винты моментом 8 Н·м

• Поставьте панель центральной консоли.
• Поставьте скобу в передней части консоли. Проверьте надежность фиксации центральной консоли.

• Поставьте центральную консоль
• Зафиксируйте консоль в переднем креплении, вещевом ящике и рамке рычага стояночного тормоза.

Установите:

• пепельницу
• крышку (в вещевой ящик центральной консоли и под рычагом стояночного тормоза)

• Подсоедините разъемы выключателей центральной консоли.

• Поставьте рукоятку и втулку рычага переключателя передач согласно Замена рукоятки рычага переключателя передач.

• Поставьте на место шумоизоляционные панели с левой и с правой сторон.

• Подсоедините реактивную штангу и управляющую штангу.
• Реактивная и управляющая штанги крепятся с помощью шайб и стопорных колец.

• Проверьте люфт при перемещении рычага переключателя передач.
• В модели 960 люфт должен быть одинаковым между D и N, а также между 3 и L.
• Отрегулируйте при необходимости. См. Механизм переключателя передач, проверка/регулировка.

• Проверьте работу переключателя передач.
• Убедитесь, что переключатель не перемещается из положения Р, когда включено зажигание.
• Выжмите педаль тормоза и убедитесь, что переключатель может быть переведен в положение движения.
