Узел датчика, замена

Подготовка

• Выключите зажигание.
• Снимите кабель с минусового полюса аккумулятора

Освободите:

• Снимите пепельницу (2 винта Torx 15)
• Снимите отсек прикуривателя (2 винта Torx 20)
• Снимите плоский штифт (2 шт.) прикуривателя и держатель лампы
• Открутите винты, которыми закреплен основной кронштейн (4 шт.) 2 шт. Torx 15 около переднего края и 2 шт. Torx 25 под крышкой на дне отсека.
• Затяните стояночный тормоз и установите рычаг выбора передач в нейтральное положение
• Снимите крышку выхода ручного тормоза в центральном кронштейне
• Разделите контактный разъем (2 шт.) около переднего края в центральном кронштейне
• Снимите центральный кронштейн, поднимайте его одновременно вверх и переводите немного вперед

Снимите узел датчика

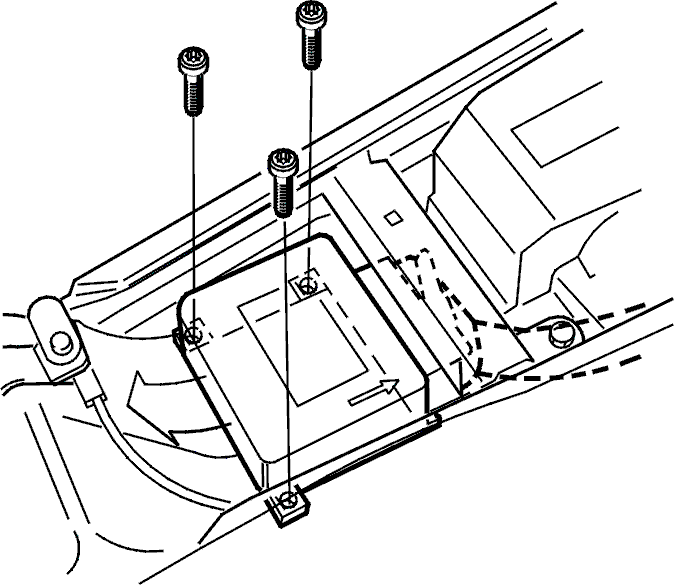

• Открутите 3 крепежных винта (Torx 30) узла датчика
• Поднимите узел датчика и открутите контактный разъем с узла датчика, см. Отключение/подключение разъема модуля датчика

Примечание: Старайтесь не касаться контактных штифтов узла датчика. Риск электростатического разряда.

Установите новый узел датчика

• Подсоедините контактный разъем к узлу датчика, см. Отключение/подключение разъема модуля датчика

Это выполняется перед тем, как узел датчика будет установлен на место.

• Привинтите узел датчика тремя крепежными винтами. Момент затяжки: 10 Нм.

Используйте старые винты! При замене винтов, используйте правильные винты такого типа, который одобрен для соединения с массой.

Примечание: Винты ранее нарезали резьбу в листовом металле, поэтому они должны быть установлены так, чтобы резьба не была повреждена. Будьте осторожны, не повредите пластину заземления во время установки.

Чтобы узел датчика функционировал правильно, важно, чтобы он был хорошо закреплен в кузове! В ином случае он будет регистрировать не время от начала столкновения, а время, когда он сам начинает тормозить.Электрическое подключение осуществляется прямо через пластину заземления, которая подключается одним из крепежных винтов. Поэтому исключительно важно, чтобы крепежные винты имели хороший контакт с кузовом.

Установите:

• Центральная консоль
• Подключите контактный разъем (2 шт.) около переднего края в центральном кронштейне
• Крышка проема ручного тормоза
• Ввинтите винты, которыми закреплен основной кронштейн (4 шт.) 2 шт. Torx 15 около переднего края и 2 шт. Torx 25 под крышкой на дне отсека.
• Крышка на дне отсека
• Подключите плоский штифт (2 шт.) прикуривателя и держатель лампы
• Отсек прикуривателя (2 винта Torx 20)
• Пепельница (2 винта Torx 15)
