Утечки воздуха в системе впуска, проверка (B8444S)

Снятие крышки над воздухоочистителем (ACL)

Снимите крышку над воздухоочистителем (ACL), подняв ее прямо вверх.

Отсоединение разъема

Снимите:

• разъемы, 2 шт., с модуля управления двигателя (ECM), снимите скобу со жгута проводов
• разъем с датчика массового расхода воздуха (MAF).

Снятие воздухоочистителя

Снимите:

• тормозной вакуумный шланг с вакуумного насоса
• винты, 2 шт., со шланга подачи свежего воздуха на передней накладке
• шланг подачи свежего воздуха
• воздухоочиститель (ACL), подняв его прямо вверх.

Установка опрессовочного оборудования

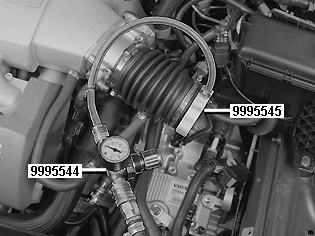

Установите инструмент 🔧 ADAPTER (INSUGSYSTEM.ANVÄNDS MED -5544)P200-900 с регулятором давления 🔧 REGULATOR (ANVÄNDS MED 9995545 -99955469 на шланг подачи свежего воздуха и затяните хомут для шланга.

Осторожно: Снимите крышку маслозаливной горловины.

Проверка утечки воздуха

Соедините шланг сжатого воздуха и отрегулируйте регулятора до максимального давления 0,2 бар.Через масляный фильтр можно услышать слабое шипение от открывающегося впускного клапана и утечки воздуха в цилиндре через поршневые кольца.Нанесите мыльный раствор, чтобы убедиться в утечке.Допустимо появление небольших пузырков между корпусом дросселя (TB) и впускным шлангом, если он пластиковый. Если впускной шланг резиновый, пузырьков быть не должно.

Устраните утечки.

Установка воздухоочистителя

Установите:

• воздухоочиститель (ACL), затяните хомут для шланга на датчике массового расхода воздуха (MAF)
• тормозной вакуумный шланг на вакуумный насос
• шланг подачи свежего воздуха
• винты, 2 шт., со шланга подачи свежего воздуха на передней накладке
• разъемы, 2 шт., на модуль управления двигателя (ECM)
• разъем датчика массового расхода воздуха (MAF)
• скобу на жгут проводов в корпусе воздухоочистителя (ACL)
• крышку над воздухоочистителем (ACL).
