Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006–2013 |
Специальные инструменты
- 🔧 L-образный крюк
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие компонентов
Снимите:
- переднее сиденье, см.: Framstol

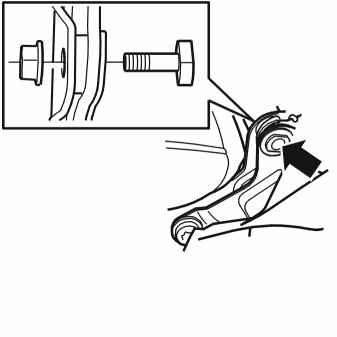

- боковая панель, см.: Sidopanel framstol.Снимите замок ремня безопасности, см.: Bälteslås fram.Отсоедините чехол спинки сиденья в нижнем крае. См.: Ryggdyna framstol Спинка переднего сиденья.Открутите винт, 1 шт., к панели.

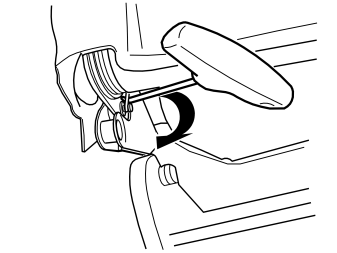

Поднимите пружину с отверстия прилегания при помощи крюка.
Подсказка: Используйте: 🔧 L-образный крюк.

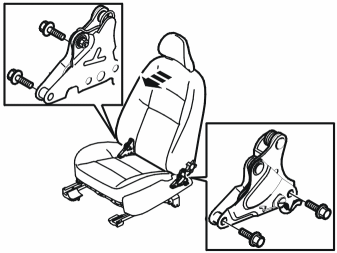

Выверните болты 4 шт., М10.Положите подушку спинки сиденья на подушку сиденья.
Снятие узла защиты от отброса головы назад

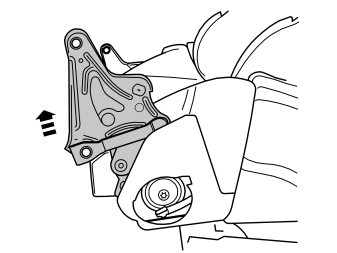

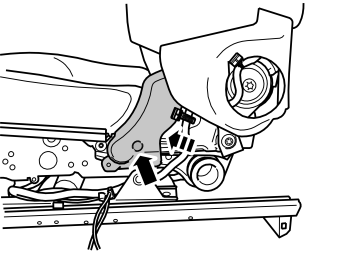

Вытяните узел защиты отброса головы назад.

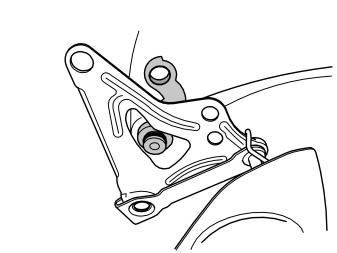

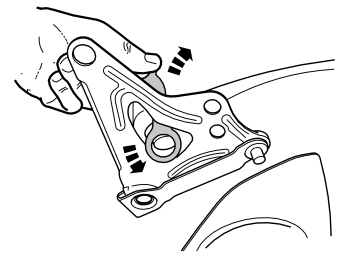

Разделите узел защиты от отброса головы назад.

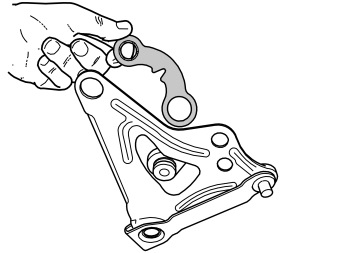

Снимите элемент защиты от отброса головы назад с захвата.
Примечание: Обратите внимание на расположение элементов узла защиты отброса головы назад. При их повторной установке не должно произойти ошибки.
Замена компонентов
Замените:
- элемент защиты от отброса головы назад
- О-кольцо
- резиновая втулка
- контргайка
- вал
- шайба звездочка
- пружину
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка производится в обратном порядке.
