Применимость

Модель Двигатель Год
C30 B4164S3 2007–2012
S40 (04-) B4164S3 2005–2012
V50 B4164S3 2005–2012

Блок цилиндров

Крышка клапанной коробки

IMG-263983

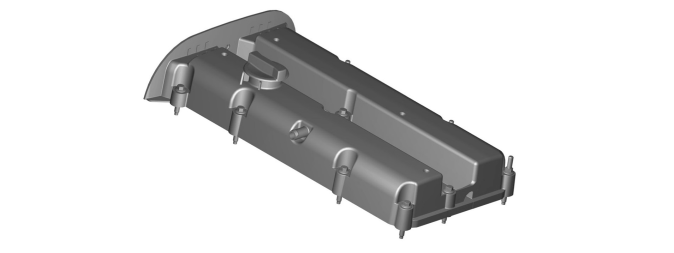

Крышка блока клапанов изготовлена из пластмассы. Крышка маслозаливной горловины закреплена на крышке блока клапанов и закреплена байонетным креплением. Выход вентиляции картера интегрирован в крышке блока клапанов.

Головка блока цилиндров, распределительные валы

IMG-263984

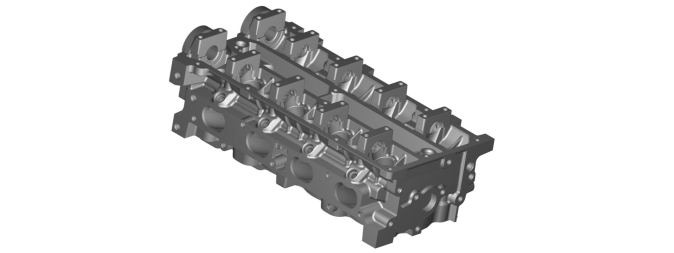

Головка блока цилидров вылита из алюминия. Двойные перекрывающие распределительные валы изготовлены из чугуна и имеют пять коренных подшипников. Распределительные валы приводятся в движение ремнем трансмиссии от коленчатого вала.Гребни оказывают воздействие прямо на ножки через металлические толкатели клапанов. Для регулировки зазора клапанов не требуется никакий шайб. В таких случаях следует производить замену всего толкателя клапана. Контактные поверхности толкателей клапанов покрыты фосфатом, что улучшает смазку и снижает износ. Ножка клапана нитрирована, чтобы снизить её износ.Кронштейн подвешивания двигателя находится на головке блока цилиндров и закреплен на 5 болтах.

Блок цилиндров

IMG-263986

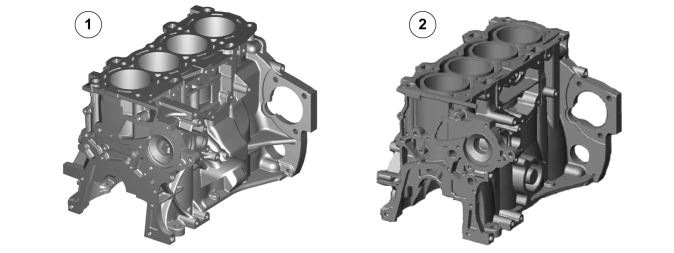

  1. Модельный год-2007
  2. Модельный год 2008

Блок цилиндров изготовлен из алюминиевого сплава.

Модельный год-2007

Чугунные гильзы четырех цилиндров залиты в отливку блока цилиндров. Алюминиевая крышка коренного подшипника способствует большой жесткости и обеспечивает устойчивую нижнюю опору картера сцепления.

Модельный год 2008

Начиная с модельного года 2008 сделан переход на изготовление блока цилиндров литьем под давлением вместо отливки в песчаную форму, как это делалось раньше.Литье под давлением представляет собой более дешевый и более рациональный метод изготовления блока цилиндров. Литье под давлением позволило иметь в блоке цилиндров открытую водяную рубашку, что обусловило новые исполнения также головки цилиндров и ее прокладки.Цилиндры теперь не связаны между собой в блоке до плоскости прокладки. Это упрощает охлаждение цилиндров и головки цилиндров. Отверстие к водяному насосу получило новую форму.Крепление масляного фильтра изменено таким образом, что фильтр теперь расположен под углом 90 градусов прямо из блока цилиндров.Сливные отверстия маслоуловителя в блоке цилиндров имеют новую форму по причине литья под давлением.

Поддон картера

IMG-263989

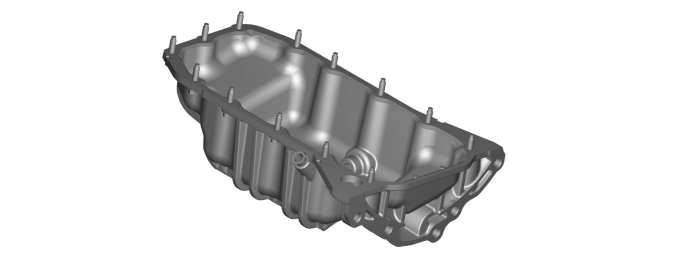

Поддон картера изготовлен из прессованного алюминия.

Ремень трансмиссии

IMG-257064

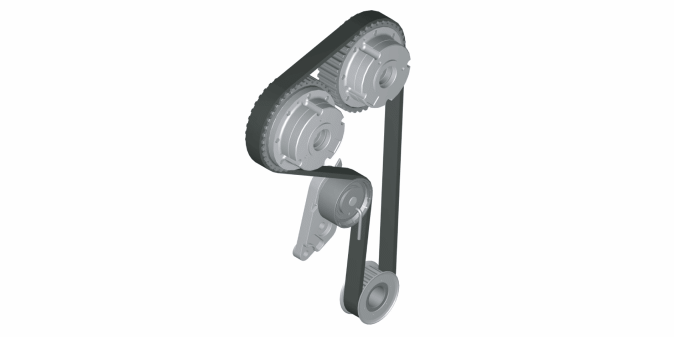

Привод распределительного вала изготовлен из композитного материала. Натяжение ремня осуществляется пружинным натяжителем. Ремень закрыт пластмассовым кожухом блока трансмиссии.

Движение коленчатого вала и система смазки

IMG-257065

Коленчатый вал, коренной подшипник

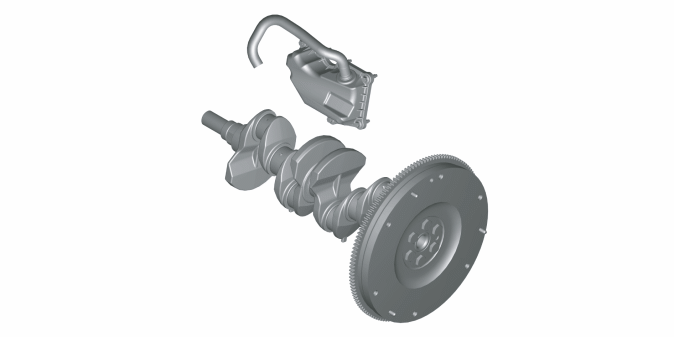

Коленчатый вал кованного типа из модифицированного чугуна. Он оснащен пятью коренными подшипниками и четырьмя противовесами. Верхний и нижний коренные подшипники алюминиевые.

Шатуны, шатунные подшипники

Шатуны изготовлены из агломерационной стали с расщепленной крышкой. Верхний и нижний подшипники подшипники алюминиевые.

Поршни

Поршни с графитовым покрытием

Маховик

Двигатель оснащен традиционным маховиком.

Масляный насос

IMG-257066

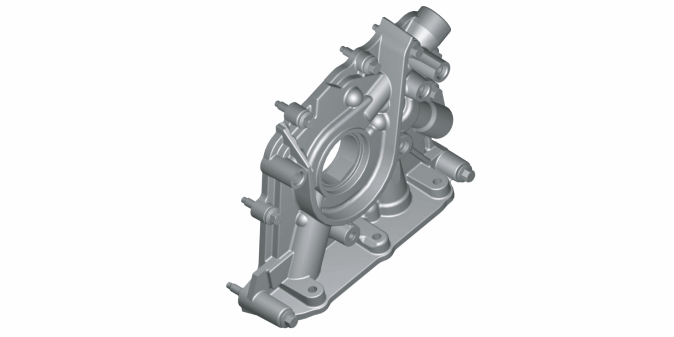

Масляный насос роторного типа. Он смонтирован в блоке цилиндров и приводится в движение прямо от коленчатого вала.

Масляный фильтр

Фильтр оснащен жестяным корпусом и находится внизу на блоке цилиндров на стороне всасывания между маслоизмерительным стержнем и коробкой передач.Начиная с модельного года 2008 размеры фильтра несколько уменьшены по причине изменения формы блока цилиндров. Новый меньший фильтр подходит также для старых двигателей.

Маслоотделитель

Маслоотделитель изготовлен из пластмассы и состоит из крышки, которая навинчена прямо на блоке и создает вместе с ним одну камеру. На внутренней стороне крышки имеется выступ, выполняющий функцию отделения масла. Камера сортирует масло и газы. Отделенное масло стекает далее в поддон картера.Газы из картера попадают в закрытую систему через шланг впускной трубы и проходят далее в камеру сгорания. В конструкцию входит также отверстие в крышке блока клапанов для выхода газов из картера. Газы из картера проходят в том числе через шланг на очиститель воздуха и далее, через пенопластовый фильтр на сгорание.

Вспомогательный агрегат

IMG-257067

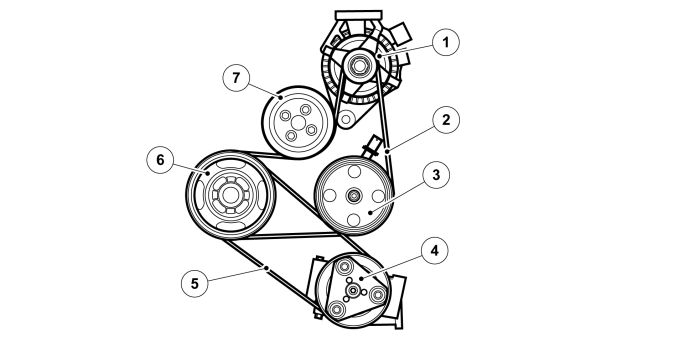

Номер Обозначение Номер Обозначение
1 Генератор 5 Приводной ремень компрессора AC (короткий ремень)
2 Приводной ремень вспомогательного агрегата (длинный ремень) 6 Ременной шкив коленчатого вала с амортизатором маховика
3 Насос сервоусилителя рулевого управления (HPAS) 7 Насос охлаждающей жидкости
4 компрессор системы кондиционирования

Генератора смонтирован на холодной стороне двигателя. Емкость масло сервоусилителя находится на кронштейне на генераторе.Насос охлаждающей жидкости роторного типа и находится между шкивом коленчатого вала и генератором. Компрессор находится на холодной стороне двигателя.Насос сервоусилителя оснащен насосом с традиционным ременным приводом (HPAS).Ременной шкив коленчатого вала имеет две поверхности касания. Ременной шкив с амортизатором маховика закреплен около коленчатого вала центральным винтом. Центральный винт должен быть заменен, если он будет вывинчен.

Привод вспомогательного агрегата

IMG-257068

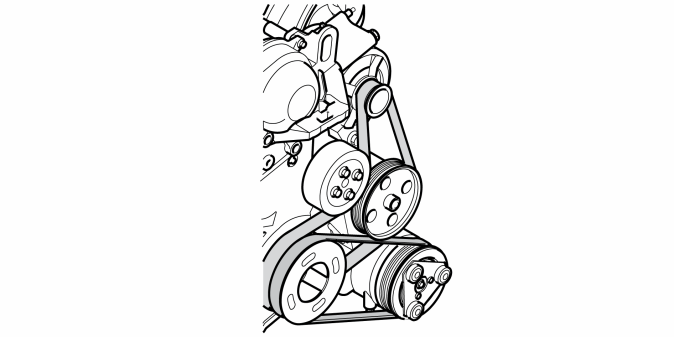

Два эластичных ремня (Flexi belt), без натяжителя ремня, приводят в движение вспомогательный агрегат. Один ремень приводит в движение насос охлаждающей жидкости, генератор и насос сервоусилителя рулевого управления. Другой ремень приводит в движение компрессор кондиционера. Для монтажа ремней должен использоваться специальный инструмент, в ином случае ремень может быть поврежден и срок его службы весьма ограничен.

Термостат

Термостат находится в корпусе термостата на блоке цилиндров, на впускной стороне между насосом сервоусилителя рулевого управления и генератором. Термостат начинает открываться, когда температура охлаждающей жидкости достигнет +82 °C. Корпус термостата имеет два соединения. Одно для термостата, и одно для подключения через Т-образное соединение на расширительном бачке и на нагревательном элементе в салоне.

Впускная и выпускная система

IMG-257069

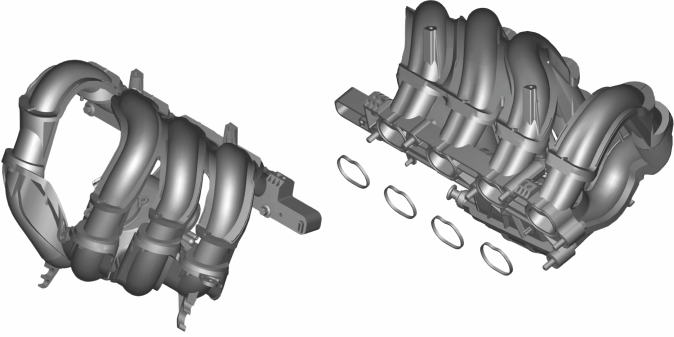

Впускной патрубок выполнен из стекловолокнистой полиамидной пластмассы. Все трубки одинаковой длины. Преимущества использования стекловолокнистой полиамидной пластмассы следующие:

  • уменьшение передачи тепла на форсунки, что снижает риск образования парового замка. Коллектор смонтирован на впускном патрубке, а не на головке блока цилиндров.
  • более низкий вес
  • уменьшение конденсации топлива на стенках на холодном двигателе
  • уменьшение нагревания поступающего воздуха на горячем двигателе.

Впускной патрубок уплотнен четырьмя резиновыми прокладками к головке блока цилиндров. Её следует менять при разборке.Дроссель находится на впускном патрубке.Выхлопные газы из картера проходят через шланг из масляного фильтра в нижнюю часть впускного патрубка.

Система впуска

IMG-257070

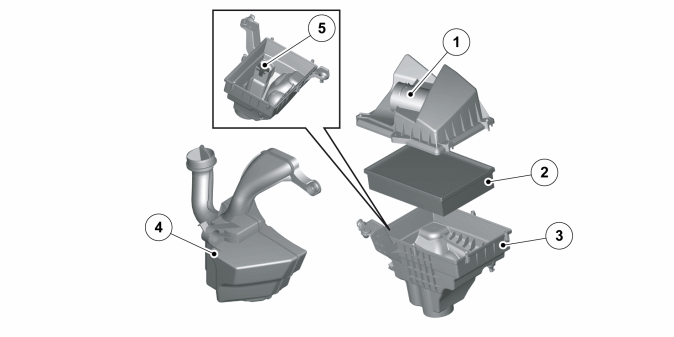

Номер Обозначение Номер Обозначение
1 Впускной шланг к корпусу заслонки 4 Резонатор
2 Воздухоочиститель 5 Пенопластовый фильтр, газы из картера
3 Корпус воздушного фильтра

Воздушный фильтр бумажный и оснащен пенопластовым фильтром, выполняющим функцию глушителя. Имеется также небольшой пенопластовый фильтр для вентиляции картера в корпусе воздушного фильтра. Резонатор находится в левой колесной нише.

Катализатор/коллектор

IMG-261304

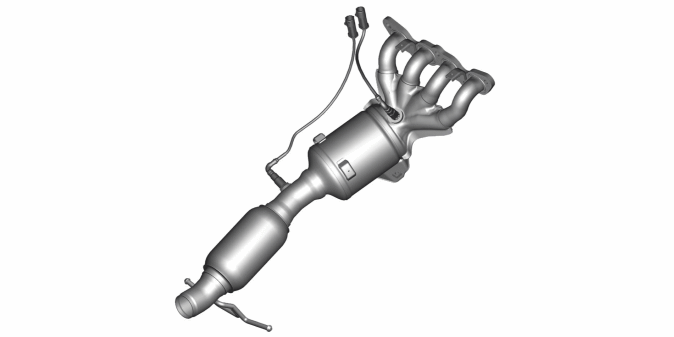

Трубка коллектора выполнена так, чтобы потоки газа из цилиндров не мешали один другому. Катализатор находится прямо на ответвлении трубы выхлопных газов и оснащен двойными керамическими и монолитными элементами. Благодарю такому расположению, уменьшается время нагревания при холодном запуске и количество холодных выходящих газов уменьшается.
