Устройство и работа (2009, 2010)

Применимость

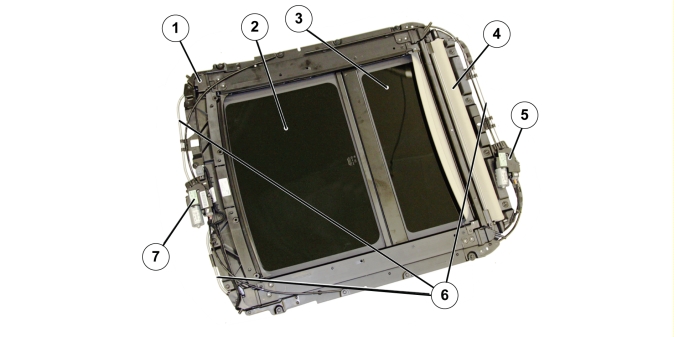

Комплект люка в крыше

1. рама
2. Открываемое стекло
3. Закрепленное стекло
4. Шторка
5. Электродвигатель, шторка
6. Трубка для тросов
7. Электродвигатель, открываемое стекло

Электродвигатель со встроенным модулем управления, закрепленный в переднем крае рамы панорамной крыши, закрывает крышу с помощью тросов и рычагов.Солнцезащитная шторка из перфорированной ткани является сворачивающейся шторкой, которая открывается и закрывается с помощью тросов, подсоединенных к электродвигателю со встроенным модулем управления.Переключатель панорамной крыши расположен в потолочной консоли.Панорамная крыша и шторка оснащены защитой от защемления, которая снижает риск оказаться зажатым. Защита от защемления срабатывает, как при автоматическом, так и ручном управлении крышей, если что-то мешает движению крыши. В этот момент панорамная крыша/шторка останавливается и автоматически отходит назад на 50 мм.Панорамная крыша оснащена ветровой защитой, установленной на переднем крае рамы. Ветровая защита состоит из рамы с перфорированной тканью, которая отводит воздушный поток поверх крыши, не допуская внутрь автомобиля. Перфорированная ткань снижает также низкочастотный резонансный звук. При открытии панорамной крыши ветровая защита отводится вверх двумя пружинами и в верхнем положении выступает примерно на 80 мм. При закрытии/открытии ветровая защита отводится вверх и вниз механическим способом. Когда панорамная крыша закрыта, ветровая защита не видима, так как совмещается с рамой окна.Панорамная крыша и шторка могут перемещаться независимо, как в автоматическом, так и ручном режиме. Они могут также открываться и закрываться одновременно с помощью функции быстрого открытия/закрытия. Панорамная крыша может, кроме того, устанавливаться в положение вентиляции, а также закрываться с помощью дистанционного ключа или кнопки центрального замка.

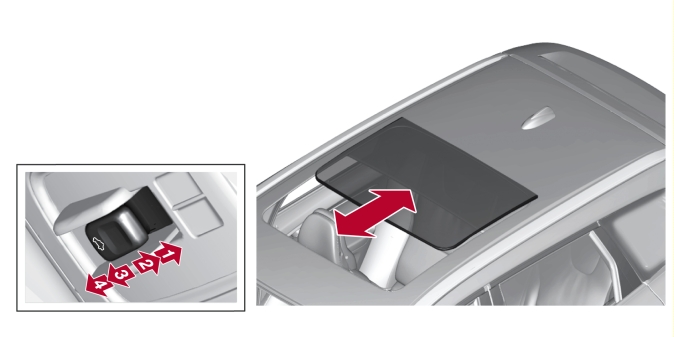

Автоматическое управление

1. Открытие, автоматическое
2. Открытие ручное
3. Закрытие ручное
4. Закрытие автоматическое

Чтобы полностью открыть шторку, отведите регулятор назад в положение автоматического открытия и отпустите.Панорамная крыша открывается, если регулятор еще раз отвести назад в положение автоматического открытия, а затем отпустить.

Ручное управление

Чтобы открыть шторку, отведите регулятор назад в положение сопротивления для открытия вручную. Шторка перемещается в полностью открытое положение до тех пор, пока регулятор удерживается в нажатом положении. Для наклона крыши отведите регулятор назад еще раз в положение сопротивления для открытия вручную.Панорамная крыша открывается, если отвести регулятор назад в положение сопротивления для открытия вручную в третий раз. Панорамная крыша перемещается в полностью открытое положение до тех пор, пока регулятор удерживается нажатым.Крыша и шторка закрываются, если отвести регулятор вперед в положение для закрытия вручную. При открытии вручную крыши перед этим должна быть полностью открыта шторка, а перед закрытием шторки должны быть полностью закрыта крыша.

Быстрое открытие/закрытие

Панорамная крыша и шторка могут открываться или закрываться одновременно. Чтобы открыть, отведите регулятор назад дважды в положение для автоматического управления, а затем отпустите. Чтобы закрыть, отведите регулятор вперед дважды в положение для автоматического управления, а затем отпустите.

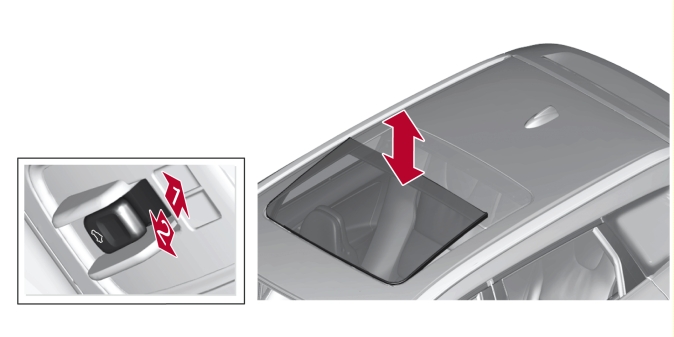

Положение вентиляции

Передняя секция крыши наклоняется в положение вентиляции, если надавить вверх на задний край регулятора. В этом положении задний край крыши открыт прим. на 50 мм, и шторка сдвинута на 50 мм. Положение вентиляции закрывается, если потянуть вниз задний край регулятора.
