Устройство (2013, 2014)

Применимость

Модуль управления

Модуль камеры парковки (PAC) помещается в крышке багажника, немного вправо от ручки открывания. Модуль камеры парковки (PAC) имеет разъем. Этот разъем обрабатывает сигналы CAN, сигналы для модуля управления информационно-развлекательной системы (ICM) и обеспечивает подключение модуля камеры парковки (PAC) к электропитанию. Модуль камеры парковки (PAC) получает электропитание через предохранитель от центрального электронного модуля (CEM) и заземляется на шасси.Видеовыход используется для передачи композитного видеосигнала в формате NTSC на дисплей модуля управления информационно-развлекательной системы (ICM).Соединение CAN используется для приема необходимых сигналов от:

• центральный электронный модуль (СЕМ)
• модуля датчика угла рулевого колеса (SAS)
• Модуль управления тормозами (BCM)
• модуль управления информационно-развлекательной системы (ICM)
• модуля помощи при парковке (PAM)
• модуля прицепа (TRM)
• модуль управления коробки передач (TCM)
• модуль управления двигателя (ЕСМ).

Модуль камеры парковки (PAC) активируется при зажигании в положении II, когда включается передача заднего хода (предполагается, что камера парковки активируется автоматически через меню модуля управления информационно-развлекательной системы (ICM)). Можно также включить модуль камеры парковки (PAC) кнопкой на модуле системы управления микроклиматом (CCM).

Модуль камеры парковки (РАС) выключается:

• в положении зажигания выше II
• если положение зажигания меняется на 0 или I
• если задняя передача выключена более 5 секунд (при условии, что переключатель на модуле системы управления микроклиматом (CCM) для включения модуля камеры парковки (PAC) не нажат)
• если автомобиль движется вперед со скоростью больше 10 км/ч или назад со скоростью больше 35 км/ч (повторное включение модуля камеры парковки (PAC) происходит, когда скорость снова становится ниже 30 км/ч).

Модуль камеры парковки (PAC) можно настроить так, чтобы камера визуализировала полей для просмотра и маркировки находящихся сзади объектов и отображала вспомогательные линии. Вспомогательные линии могут активироваться отдельно. Для отображения и маркировки расположенных сзади объектов требуется, чтобы транспортное средство было оборудовано модулем помощи при парковке (PAM) и вспомогательные линии были активированы.Если прицеп электрически подключен к автомобилю, то ни поле, ни вспомогательные линии не показываются.

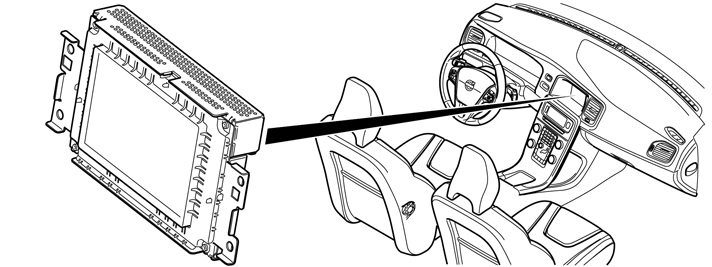

Модуль управления информационно-развлекательной системы (ICM)

Если модуль камеры парковки (PAC) включен, будет показано изображение того, что находится сзади автомобиля.Для получения более подробной информации о модуле управления информационно-развлекательной системы (ICM) см.: Конструкция и работа - Модуль управления информационно-развлекательной системы (ICM).

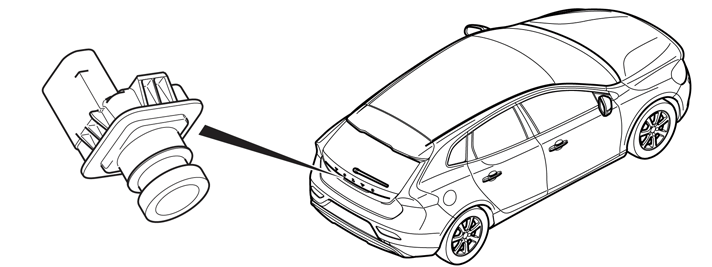

Модуль камеры парковки (PAC)

Модуль камеры парковки (РАС) расположен в крышке багажника, немного справа от ручки открывания.

Примечание: Модуль камеры парковки (PAC) калибруется поставщиком, а это значит, что при установке нового модуля камеры парковки (PAC) и/или загрузке нового программного обеспечения в существующий модуль камеры парковки (PAC) калибровка не требуется.

Примечание: При установке нового модуля камеры парковки (PAC) очень важно загрузить в него новое программное обеспечение.

Камера бокового обзора и переключатель (только для XC60 в Японии).

Для соблюдения требований японского законодательства автомобили XC60 на японском рынке (в дополнение к модулю камеры парковки (PAC)) оборудуются также камерой бокового обзора, расположенной на левом наружном зеркале заднего вида. Кроме того, автомобиль оснащен переключателем , расположенным под передним пассажирским сиденьем.С помощью этого переключателя осуществляется переключение между изображениями с модуля камеры парковки (PAC) и камеры бокового обзора. Этот переключатель сконструирован таким образом, что при получении запроса на изображение он по умолчанию всегда передает изображение с камеры бокового обзора. При включении заднего хода или при повторном нажатии кнопки САМ на модуле системы управления микроклиматом (CCM) для переключения с изображения с камеры заднего вида на изображение с задней камеры переключатель обеспечивает вывод переднего изображения с камеры в модуле камеры парковки (PAC).Камера бокового вида установлена по умолчанию на заводе на автоматическую активацию с началом каждого нового цикла движения. Она отключается, когда автомобиль достигает скорости движения вперед более 12 км/ч, когда включают заднюю передачу или нажимают на переключатель камеры парковки.Камера бокового обзора и переключатель не имеют встроенной диагностики. При возникновении в системе камеры парковки неисправности, которую не удается проследить до DTC в модуле камеры парковки (PAC), неисправность в системе устраняется согласно процедуре симптоматического устранения неисправностей "Проверка системы камеры парковки", описание которой можно найти в разделе INFORMATION/FELSÖKNING/SYMPTOMRELATERADE TESTER/Elsystem/Media, kommunikation och navigation/Allmänt/Kontroll av parkeringskamerasystemet (ИНФОРМАЦИЯ/ПОИСК НЕИСПРАВНОСТЕЙ/ПРОВЕРКИ ПО СИМПТОМАМ/Электросистема/Медиа, связь и навигация/Общие сведения/Проверка системы камеры парковки).Модуль камеры парковки (PAC) и переключатель можно заменять отдельно друг от друга. Однако камеру бокового обзора можно заменять только в комплекте с наружным зеркалом заднего вида (зеркало и камеру бокового обзора).

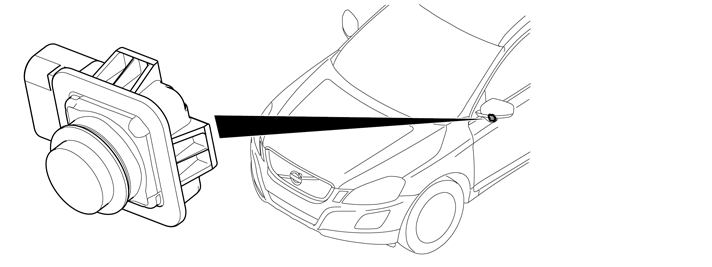

Камера бокового обзора

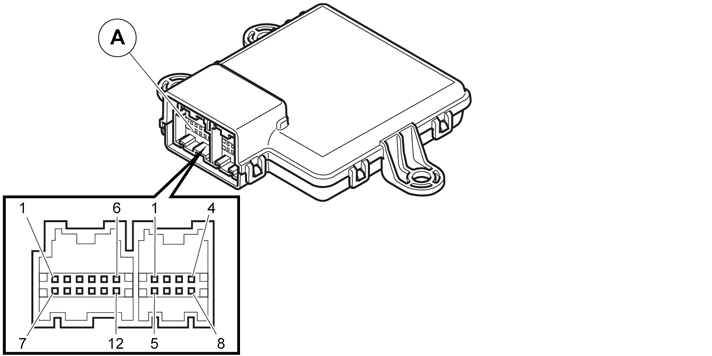

Выключатель
