Устройство (2010, 2011)

Применимость

Модуль управления

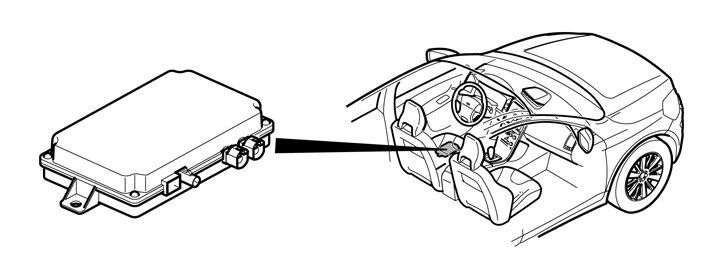

Модуль камеры парковки (PAC) расположен под левым передним сиденьем. Модуль камеры парковки (PAC) оснащен тремя соединениями (четыре соединения для японского рынка) (за исключением S60 (11-)/V60).Подсоединение к задней видеокамере, видеовыход к модулю переднего монитора (HLDF) для XC60 (до производственной недели 201046) и к экрану в модуле управления информационно-развлекательной системы (ICM) для S60 (11-) V60 и XC60 (XC60 после производственной недели 201046), подсоединение для заземления, электропитания и сигналов CAN, а на японском рынке также подсоединение к камере бокового вида (за исключением S60 (11-)/V60).Модуль камеры парковки (РАС) использует соединение с задней камерой для отправки сигналов управления на камеру через протокол LIN, схожий с внутренним коммуникационным интерфейсом, получения видеосигналов LVDS и подачи питания на камеру.Видеовыход используется для передачи полного видеосигнала NTSC на модуль переднего монитора (HLDF) для XC60 (до производственной недели 201046) и на экран в модуле управления информационно-развлекательной системы (ICM) для S60 (11-), V60 и XC60 (ХС60 после производственной недели 201046).Соединение CAN используется для приема необходимых сигналов от:

• модуля датчика угла рулевого колеса (SAS)
• центральный электронный модуль (СЕМ)
• модуль управления информационно-развлекательной системы (ICM)
• Модуль системы управления микроклиматом (CCM) (за исключением S60 (11-), V60 и XC60 (XC60 начиная с производственной недели 201046))
• модуля помощи при парковке (PAM)
• модуля прицепа (TRM)
• модуль управления коробки передач (TCM)
• модуля управления тормозами (BCM).

XC60 на японском рынке также оснащен камерой бокового вида для соответствия требованиям японского законодательства. Модуль камеры парковки (PAC) использует соединение для камеры бокового вида, чтобы принимать аналоговый видеосигнал и снабжать камеру электропитанием.Модуль камеры парковки (PAC) активируется в положении зажигания II, когда включается задняя передача (предполагается, что камера парковки активирована в меню). Когда модуль камеры парковки (PAC) включен, также включена (включены) и камера/камеры.

Модуль камеры парковки (РАС) выключается:

• в положении зажигания выше II
• если положение зажигания меняется на 0 или I
• когда передача заднего хода отключена более 5 секунд (не относится к S60, V60 и XC60 (XC60 начиная с производственной недели 201046)), в том случае если парковочная камера была активирована кнопкой в модуле системы управления микроклиматом (CCM).

Модуль камеры парковки (PAC) можно настраивать для задней камеры, если необходимы уровни показа и маркировка находящихся сзади объектов, а также вспомогательные линии. Вспомогательные линии можно активировать отдельно. Уровни показа и маркировка находящихся сзади объектов требуют активации вспомогательных линий.Если к автомобилю подсоединен прицеп с электропроводкой, то уровни или вспомогательные линии не будут показаны.

Модуль переднего монитора (HLDF) (только XC60 до производственной недели 201046)

Касается всех рынков кроме Японии:Если модуль камеры парковки (PAC) включен, будет показано изображение предметов сзади автомобиля. В ином случае на экране будет показана только информация по навигации или экран остается выключенным.Касается рынка Японии:Камера бокового вида может настраиваться в меню, чтобы автоматически активироваться каждый новый цикл движения. Камера бокового вида установлена по умолчанию на заводе на автоматическую активацию с каждого нового цикла движения. Она отключается, когда автомобиль достигает скорости движения вперед более 12 км/ч, когда включают заднюю передачу или нажимают на переключатель камеры парковки.Иначе экран показывает информацию по навигации или отключен.Для автомобилей с камерой бокового вида выключатель камеры парковки расположен в нижнем ряду панели комфорта.Модуль переднего монитора (HLDF) управляется модулем управления информационно-развлекательной системы (ICM), изображение управляется модулем камеры парковки (PAC).Если система навигации не активна, то происходит следующее:

• Модуль камеры парковки (PAC) показывает изображение, когда задняя передача активируется в положении зажигания II (если это автомобиль на японском рынке, то в меню можно выбрать, чтобы сначала показывалась камера бокового вида).
• При выключении заднего хода экран дисплея появляется на 5 секунд с изображением. Если в течение этих 5 секунд скорость автомобиля превышает 10 км/час, то экран отключается. Если в течение этих 5 секунд активируется система навигации, то вместо этого на дисплее будет ее изображение.

Если система навигации активна, то происходит следующее:

• Модуль камеры парковки (РАС) показывает образы, когда передача заднего хода включена в положении зажигания II.
• При выключении передачи заднего хода изображение образа с камеры системы помощи при парковке появляется на 5 секунд. Если в течение этих 5 секунд скорость автомобиля превышает 10 км/час, то отображаются образы, полученные от системы навигации. Если в течение этих 5 секунд будет нажат выключатель системы навигации, то вместо этого на дисплее появится образ от системы навигации.

Для дополнительной информации о модуле переднего монитора (HLDF) см. его Конструкцию и работу.

Модуль управления информационно-развлекательной системы (ICM) (только S60 (11-), V60 и XC60 (XC60 начиная с производственной недели 201046))

Если модуль камеры парковки (PAC) активирован, на экране отображается ситуация позади автомобиля. Если активирована боковая камера (только XC60 на японском рынке) на экране отображается ситуация с левой стороны автомобиля.Для получения более подробной информации о модуле управления информационно-развлекательной системы (ICM) см.: Конструкция и работа - Модуль управления информационно-развлекательной системы (ICM).

Камера

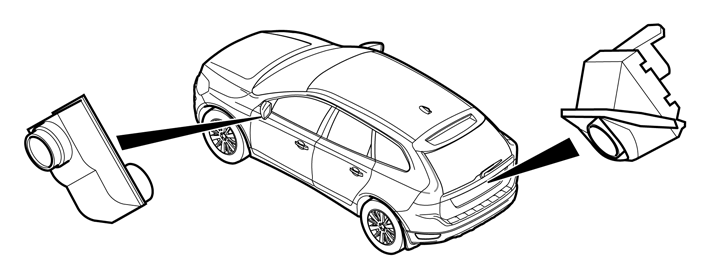

Задняя камера расположена в крышке багажника, немного справа от ручки открывания.После установки новой камеры, она должна быть настроена так, чтобы вспомогательные линии были показаны в правильных местах на экране. Это выполняется методом проверки, запрограммированным в инструменте диагностики Volvo.После включения метода проверки, будет показано проверочное изображение камер на экране с прозрачным перекрывающим узором, соответствующим контурным линиям бампера в нижней части автомобиля.Камера бокового вида (только XC60 на японском рынке) расположена в левом зеркале заднего вида. Камера бокового вида активируется только тогда, когда активирован модуль камеры парковки (PAC).
