Устройство (2009, 2010)

Применимость

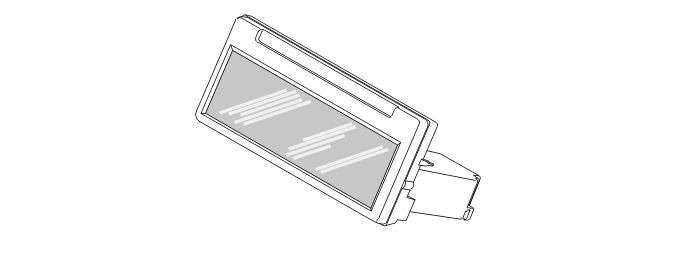

Дисплей/Печатная плата

Модуль управления информационно-развлекательной системы (ICM) состоит из дисплея и печатной платы. Дисплей напрямую соединен с печатной платой с помощью кабеля.Дисплей отображает информацию об активной функции. Он также отображает информацию при выборе функций и предпочтительных вариантов для системы. Графический дисплей состоит из поля 128*64 пикселей.На печатной плате есть вход для дисплея и выходы для:

• измерения напряжения
• заземление
• Контроллерная локальная сеть CAN
• связь LIN
• Сеть MOST.

Процессор для модуля управления информационно-развлекательной системы (ICM) находится на печатной плате. Следовательно, печатная плата обладает всеми функциональными возможностями и логическими устройствами для модуля управления информационно-развлекательной системы (ICM). На печатной плате также хранится программное обеспечение для модуля управления информационно-развлекательной системы (ICM).При замене модуля управления необходимо выполнить перепрограммирование.Модуль управления можно диагностировать.

Пульт дистанционного управления

Для информационно-развлекательной системы имеется пульт дистанционного управления. Он используется для дистанционного управления навигационной системой.Пульт дистанционного управления может использоваться для активирования большинства функций, которыми можно управлять с помощью набора кнопок на модуле управления климатической установки (CCM) и с помощью кнопок на рулевом колесе.Пульт дистанционного управления передает сигналы через инфракрасные сигналы на узел приемника, расположенный в решетке для центрального громкоговорителя в приборной панели. Затем сигналы передаются далее через напрямую подсоединенный кабель на модуль управления информационно-развлекательной системы (ICM), который управляет выбранной функцией.
