Устройство (2008, 2009)

Применимость

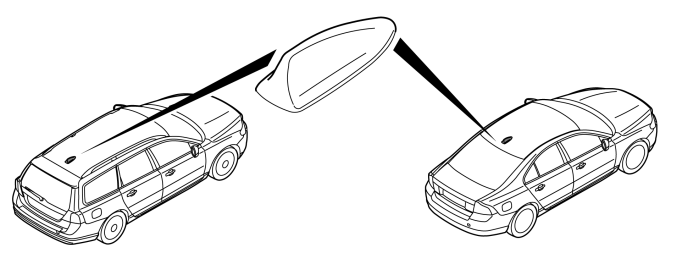

Антенна

Телефон имеет отдельную антенну, в которую входит телефонная антенна, а для автомобилей, подготовленных для установки Volvo On Call, также и антенна GPS.Телефонная антенна подключена напрямую к модулю телефона (PHM).В автомобилях, оснащенных функцией Volvo On Call, антенна GPS напрямую подсоединена к модулю телефона (PHM). Это связано с тем, что GPS-положение недоступно с других модулей управления автомобиля.Антенна установлена на крыше.Антенну глобальной системы определения местонахождения и антенну сотового телефона можно диагностировать.

Телефонная трубка (в зависимости от модели)

Трубка секретности подключена напрямую к модулю телефона (PHM). Трубка секретности находится в среднем кронштейне под люком.Модуль телефона (PHM) определяет, необходимо ли соединить звонок через громкую связь или потайную трубку, исходя из сигнала рычага трубки. Когда трубка кладется на держатель, то все голосовые звонки соединяются через громкую связь.Трубка активируется, когда ее снимают с держателя. Помните, что голосовой звонок не идет через потайную трубку, если она поднята, когда поступает входящий звонок или начинается исходящий звонок с помощью кнопки ENTER. Необходимо положить трубку и снова поднять ее, чтобы звонок через потайную трубку был возможен. Причина этого лежит в том, чтобы избежать отсутствующего звука, когда потайная трубка лежит поднятая по ошибке.Сигнал рычага трубки на модуль телефона (PHM) управляется магнитным переключателем, находящимся в трубке. Переключатель выключается магнитом, расположенным в держателе.Для телефонной трубки имеется диагностика.

Держатель карточки SIM

Держатель личной карточки SIM находится вверху слева в отделении для перчаток.Держатель карточки SIM подключен напрямую к модулю телефона (PHM).Держатель SIM-карты можно диагностировать. В некоторых моделях держатель SIM-карты смонтирован, но он не действует.

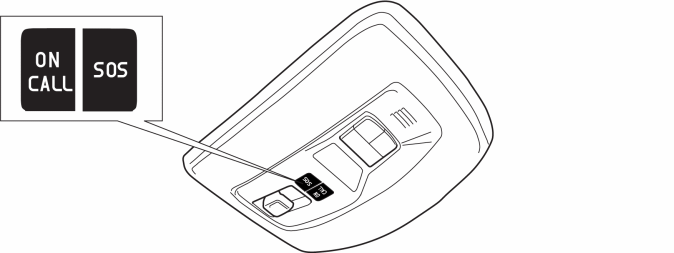

Выключатели Volvo On Call

Переключатели для ON CALL и SOS расположены на кронштейне потолочной лампы. Переключатели имеются только на модуле телефона (PHM) с функцией Volvo On Call.Выключатели напрямую подсоединены к модулю телефона (PHM).В переключателях имеется также аварийный микрофон.Подача питания и заземление подсветки переключателей осуществляется через модуль управления телефона (PHM).Существует диагностика для выключателей.
