Устройство (1999, 2000)

Применимость

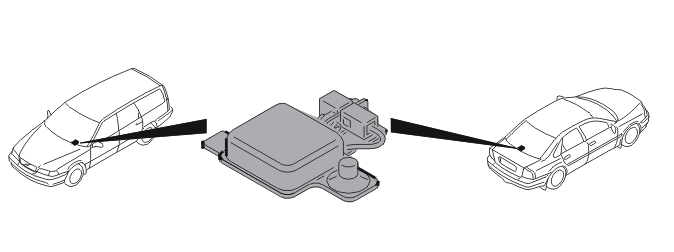

антенна глобальной системы местоопределения

Данные, передаваемые от антенны глобальной системы местоопределения на модуль управления RTI (Дорожная информация), состоят из сигналов, полученных от спутников глобальной системы местоопределения.Имеется усилитель сигналов (антенный усилитель), встроенный в антенну глобальной системы местоопределения. Сигнал усиливается перед тем, как он передается на приемник глобальной системы местоопределения, который встроен в блок RTI (Дорожная информация). Глобальная система местоопределения также адаптирует сопротивление сигнала.Для системы RTI (Дорожная информация) и антенны глобальной системы местоопределения необходим контакт по крайней мере с тремя спутниками, чтобы рассчитать положение автомобиля. Система RTI (Дорожная информация) может поддерживать связь максимум с восемью спутниками одновременно.Положение, определяемое на основании сигналов от спутников глобальной системы местоопределения, рассчитывается с точностью до +/- 30 метров.Смотрите информацию глобальной системы местоопределения в установочных параметрах системы, чтобы проверить, со сколькими спутниками есть связь.Электропитание подается с модуля управления RTI (Дорожная информация). Для электропитания используется та же высокочастотная проводка, что и для информации глобальной системы местоопределения, которая посылается на блок RTI (Дорожная информация).Антенна глобальной системы местоопределения в моделях S80 и S60 расположена в вещевой полке. В моделях V70 и V70XC она расположена в приборной панели.

Примечание: Если сигнала глобальной системы местоопределения нет, его нужно проверить снаружи. Если автомобиль находится в помещении, сигнал может быть заблокирован. Еще одной причиной этого могут быть крупные предметы, лежащие на вещевой полке, или тонированное заднее ветровое стекло.

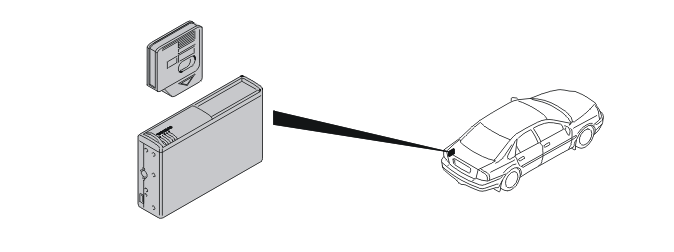

Телевизионный приемник

Назначением телевизионного приемника является управление входящими телевизионными сигналами от местных телевизионных передатчиков.Существует три модели телевизионного приемника:

• Одна для Европы (PAL)
• Одна для США (NTSC), применимо только к S80 Executive
• Одна для Японии (NTSC).

Европейский телевизионный приемник может работать с тремя различными системами PAL. Система меню в телевизионном приемнике используется для изменения установочных параметров системы PAL. Чтобы получить дополнительную информацию, см. руководство для RTI (Дорожная информация).Телевизионный приемник посылает полученные телевизионные сигналы по последовательной шине (Melbus) в систему RTI (Дорожная информация). Система RTI (Дорожная информация) обрабатывает входящие сигналы и посылает их на экран дисплея.Телевизионный приемник передает звуковой телевизионный сигнал по последовательной шине (Melbus) в модуль звуковоспроизведения через блок RTI (Дорожная информация).Параметры станций, цвет, размер и контрастность телевизионного изображения устанавливаются при помощи модуля звуковоспроизведения или дистанционного управления.Телевизионный приемник расположен в левой части багажного отсека в S80 и S60. В моделях V70 и V70XC он расположен за задним сиденьем.

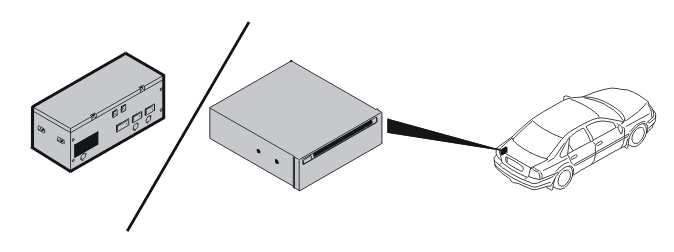

Модуль управления RTI (Дорожная информация)

Назначением модуля управления RTI (Дорожная информация) является рассчитывание положения автомобиля на основании сигналов от антенны глобальной системы местоопределения, сигнала скорости от центрального электронного модуля, положения передачи и гироскопа. Затем система RTI (Дорожная информация) рассчитывает маршрут до выбранного места назначения.Существует две модели системы RTI (Дорожная информация), старый и новый вариант.В более старой системе имеется два блока, блок управления RTI (Дорожная информация) и проигрыватель на несколько компакт-дисков. В новой системе проигрыватель на несколько компакт-дисков был заменен на проигрыватель дисков DVD, который встроен в модуль управления RTI (Дорожная информация).В модуле управления RTI (Дорожная информация) имеется встроенный трехмерный пьезоэлектрический гироскоп. Он управляет данными о перемещениях автомобиля, такими как, совершаются ли какие-либо повороты.Данные, которые передаются по контроллерной локальной сети на блок RTI (Дорожная информация) от различных узлов:

• скорость автомобиля
• данные счетчика вращения колес
• положение передачи заднего хода
• сигналы от органов управления рулевого колеса
• приглушение звука магнитолы
• фоновая подсветка.

Гироскоп и счетчики вращения колес используются, чтобы рассчитать положение автомобиля в течение коротких промежутков времени, если связь со спутниками глобальной системы местоопределения теряется, например в туннеле, или для поддержки, когда сигнал глобальной системы местоопределения отсутствует.При совместном использовании картографического сопоставления, навигации глобальной системы местоопределения, гироскопа и сигнала скорости положение может быть рассчитано с точностью до +/- 10 метров от положения, указанного на экране.Приемник канала сообщений о дорожном движении встроен в блок RTI (Дорожная информация). Канал сообщений о дорожном движении является стандартизированной кодовой системой для сообщений о дорожном движении, таких как дорожные работы. Соответствующая система в Японии называется многоканальный приемник диапазона FM.В США система информации о дорожном движении отсутствует.Антенна канала сообщений о дорожном движении расположена в правой секции заднего бампера.Модуль управления расположен на левой стороне багажного отсека.Может быть выполнена диагностика модуля управления RTI (Дорожная информация).

Дисплей

Имеется два размера экрана дисплея. Существует жидкокристаллический экран шириной 6,5 дюймов и 5-дюймовый жидкокристаллический экран.Вся информация сигналов на экран поступает из модуля управления RTI (Дорожная информация).Над экраном находится ифракрасный датчик, используемый для связи с дистанционным управлением.Системой меню экрана можно управлять при помощи кнопок RTI (Дорожная информация), расположенных на обратной стороне рулевого колеса, или при помощи дистанционного управления.Экран расположен в середине приборной панели.

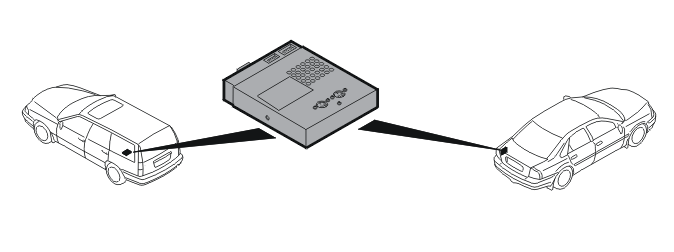

Проигрыватель на несколько компакт-дисков

В более старой системе RTI (Дорожная информация) вместе с модулем управления RTI (Дорожная информация) используется проигрыватель на шесть компакт-дисков.Этот блок работает только с компакт-дисками с картографической информацией, он не работает с музыкальными компакт-дисками.Эти диски содержат информацию, касающуюся дорожных сетей, улиц, голосового управления, а также программное обеспечение, необходимое для функционирования системы. Проигрыватель на несколько компакт-дисков поддерживает связь с блоком RTI (Дорожная информация) по последовательным шинам (Melbus).

Дистанционное управление

Для блока RTI (Дорожная информация) имеется специально предназначенный пульт дистанционного управления. Пульт дистанционного управления работает так же, как и кнопки рулевого колеса.Кроме того, существует отдельный пульт дистанционного управления для телевизионного приемника, который может использоваться для настройки и изменения телевизионных каналов, цвета, размера изображения и контрастности экрана.
